Планшетный режущий плоттер для прокладок НПЗ-ПРО-0605 (500х600 мм)

Основные параметры

Цена от

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Планшетный режущий плоттер для прокладок НПЗ-ПРО-0605 (500х600 мм):

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

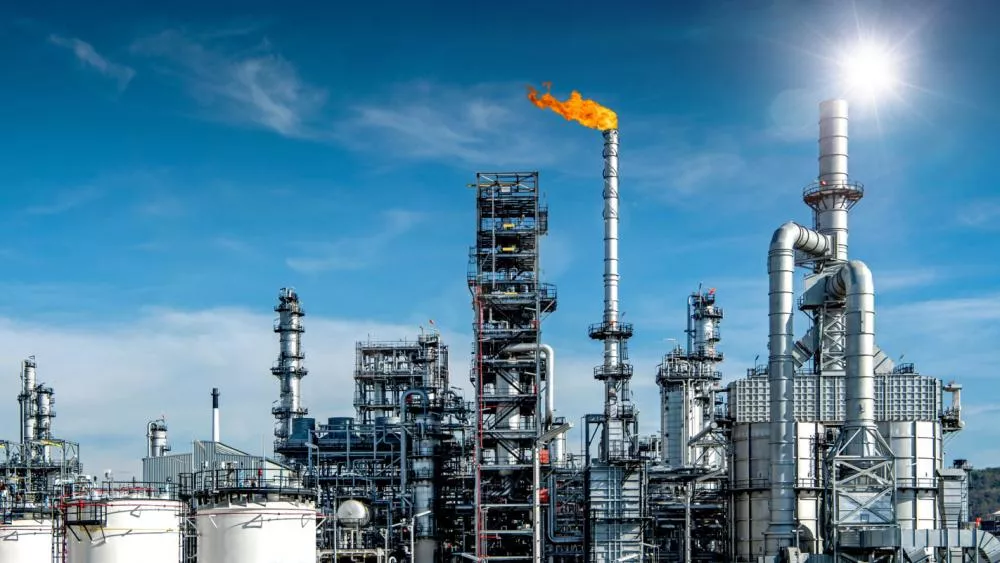

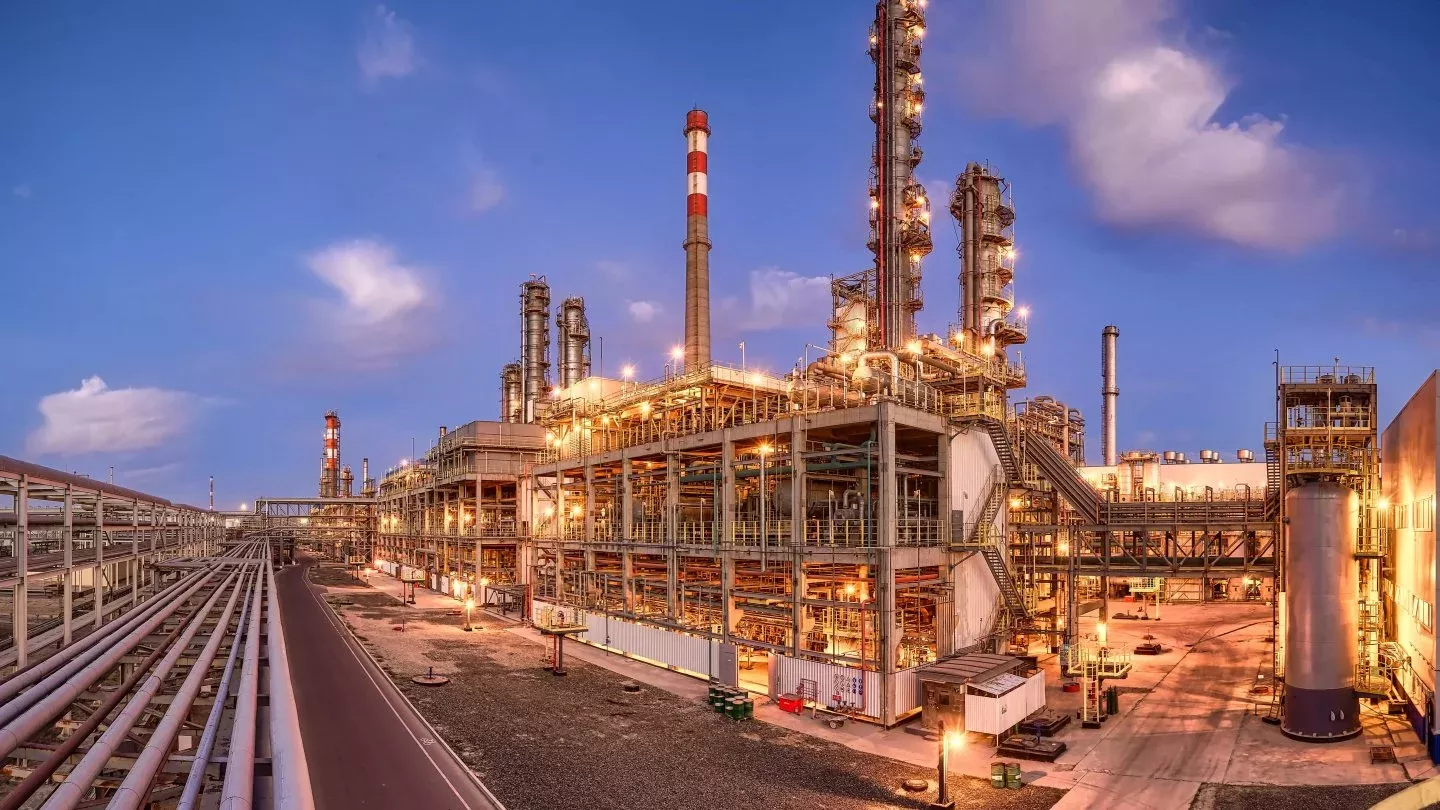

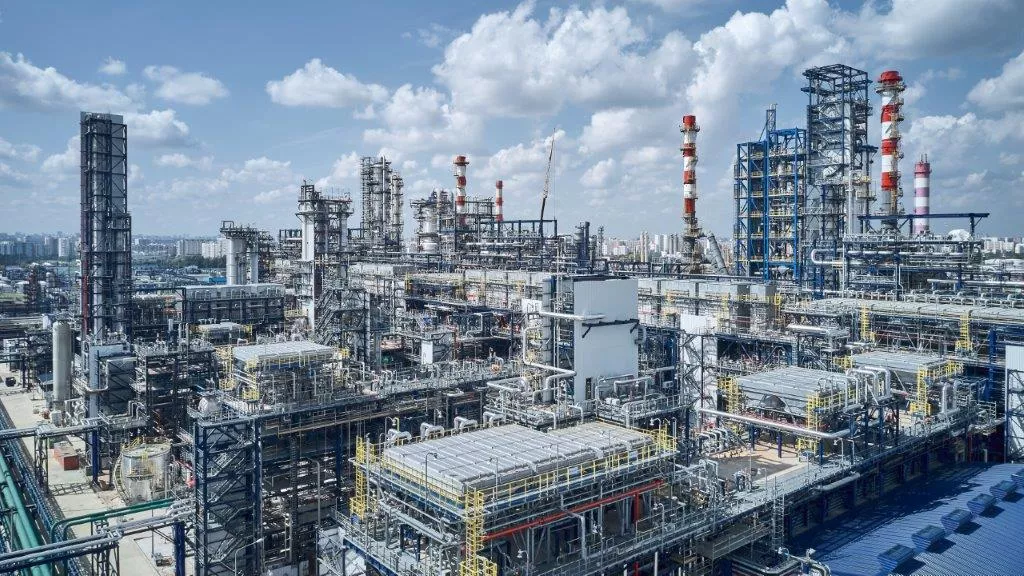

Данная модификация плоттеров предназначена для работы на нефтеперерабатывающих заводах (НПЗ) или на обслуживающих эти заводы предприятиях. Плоттеры данной серии активно применяются для оперативного ремонта и восстановления НПЗ.

Серия планшетных режущих плоттеров НПЗ ПРО производится мировым лидером данной отрасти компанией Guangdong Ruizhou Technology (КНР) и оснащается самой мощной в мире осциллирующей режущей головой POT9K-PRO

Конструкция и комплектация серии плоттеров «НПЗ» оптимизирована для изготовления прокладок и уплотнителей из различных листовых материалов, таких как:

Техпластина ТМКЩ,
Техпластина МБС,
Силикон,
Резина,
Вспененная резина,
Вакуумная резина,
Все виды паронита (ПМБ, ПОН, ПА, ПК и пр.),
Терморасширенный графит (ТРГ) в т.ч. армированный,
Фторопласт,
Электрокартон,
Прорезиненная ткань,
Конвейерная армированная лента,
Ремень БКНЛ,
BIMAST BOMB,
AVANTEX,
EPDM,
Войлок/фетр,
и др.

Фото нескольких материалов, обрабатываемых на плоттерах серии «НПЗ-ПРО»:

Техпластина ТМКЩ

Техпластина МБС

Виброгасящие эластомерные пластины

Вакуумная резина

Силиконовая резина

Паронит

Армированные конвейерные ленты и ремни

Резина пористая

Терморасширенный графит (ТРГ)

Резина офсетная

ПВХ

Полипропилен

Электрокартон

Различные прокладочные материалы

Алюминиевая, латунная, стальная фольга

Особенности серии плоттеров «НПЗ-ПРО»:

Самая мощная в мире осциллирующая режущая голова пневматического типа POT9K-PRO, работающая с цилиндрическими лезвиями D=6 мм (вертикальное усилие до 42 кг, амплитуда 8 мм, частота 9000 колеб./мин);

Мощные и скоростные сервоприводы и драйверы Panasonic по всем осям.

Вакуумный стол с увеличенной степенью прижима обрабатываемого материала с мощным вакуумным насосом в комплекте. Стол разделен на отдельно управляемые вакуумные зоны, что позволяет работать как с полноформатными листами, так и с маленькими кусками материала.

Прижимная пластина для дополнительной фиксации сложных материалов в области обработки.

Пробойники отверстий двух типов (D и E) с большим выбором сменных насадок различных диаметров позволяют с высокой производительностью делать отверстия малых диаметров.

Информационные материалы по серии плоттеров НПЗ-ПРО

Информационный буклет о плоттерах серии Ruizhou НПЗ-ПРО

Статья о плоттерах серии НПЗ-ПРО

Мы предлагаем 3 варианта комплектации Планшетного режущего плоттера для прокладок НПЗ-ПРО-0605. Область резки 500x600 мм:

Стандартная комплектация:

Область резки 500x600 мм
Тяжелая высокостабильная станина, выполненная из сварных конструкций — 1 шт.
Прецизионная косозубая рейка по осям X и Y
Рельсовые направляющие HIWIN и PMI
Прецизионная шарико-винтовая пара по оси Z
Сервоприводы Panasonic по осям X,Y,Z
Система автоматической аварийной остановки с механическими и оптическими датчиками
Вакуумный стол, разделённый на независимо управляемые зоны — 1 шт.
Насос для вакуумного стола — 1 шт.
Подложка на вакуумный стол — 1 шт.
Модуль 1 — позиция для инструмента с тангенциальным приводом и приводом по Z (сервопривод Panasonic) — 1 шт.
Осциллирующая тангенциальная режущая голова пневматического типа POT9K-PRO — 1 шт.
Нож — 3 шт.
Модуль 2 — позиция для инструмента с тангенциальным приводом и приводом по Z (сервопривод Panasonic) — 1 шт.
Пробойник отверстий Тип E: толщина материала до 5 мм, диапазон диаметров от 0.8 до 10 мм (в комплекте насадки 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 мм по 3 шт.) — 1 шт.
Пробойник отверстий Тип D: толщина материала до 20 мм, диапазон диаметров от 7 до 13 мм (в комплекте насадки 7, 8, 9, 10, 11, 12, 13 мм по 3 шт.) — 1 шт.
Встроенная система ЧПУ: Azure automatic cutting control system — 1 шт.
Сенсорная LCD панель управления (диагональ 17”) — 1 шт.
ПО для управления станком RZAI CUT на русском языке — 1 шт.
Руководство по эксплуатации на русском языке — 1 шт.
Кабель передачи данных — 1 шт.
Кабель питания — 1 шт.
Прижимная пластина для дополнительной фиксации материала – 1 шт.
Прижимные валы (1 или 2 шт. обсуждается при заказе) с укрывной пленкой – 1 комплект.
Увеличение клиренса и хода по Z для обработки материалов толщиной до 50 мм.

Дополнительная (помимо вышеперечисленной) комплектация в 3-х модификациях:
НПЗ-ПРО-0605	НПЗ-ПРО-0605 Плюс	НПЗ-ПРО-0605 Плюс 2K
-	Конвейерный стол и стол расширитель: позволяют оператору собирать порезанные изделия в то время, как плоттер режет следующий лист материала позволяют работать с рулонными материалами	Конвейерный стол и стол расширитель: позволяют оператору собирать порезанные изделия в то время, как плоттер режет следующий лист материала позволяют работать с рулонными материалами 2 независимые каретки позволяют увеличить производительность обработки в 2 раза

Нажмите на фото, чтобы увеличить

Полезные опции:

EOT осциллирующая режущая голова электрического типа для мягких и нетолстых материалов. Из-за высокой частоты колебаний может резать с высокой скоростью (частота 17800 колеб./мин, амплитуда 1 мм);
Фрезерный шпиндель на выбор от 350Вт до 2200Вт применяется для фрезеровки твердых материалов: фанера, акрил, твердые пластики, текстолит и т.п. Возможно оснащение автосменой инструмента линейного типа;
Проектор для визуализации вырезаемых объектов на рабочем столе (на материале);
Неосциллирующий тангенциальный нож применяется для несложных задач и тонких материалов;
ERT - моторизованный дисковый нож для кроя тканей;
Независимый держатель пера для черчения и маркировки;
Экструдер для нанесения клея или герметика на изделие;
Управляющий ПК;
Стойка для ПК;
Устройство для печати и наклеивания стикеров, установленное на портал плоттера, позволяет маркировать вырезанные изделия бумажными стикерами с информацией.

Плоттеры могут быть укомплектованы различными устройствами подачи материала с рулона, сообщите менеджеру параметры ваших материалов, и он подберет вам подходящий вариант:

Полный перечень опций запрашивайте у менеджеров.

Стандартная комплектация планшетного режущего плоттера для прокладок НПЗ-ПРО-0605:

Стандартная комплектация:

Высокостабильная станина, выполненная из сварных конструкций — 1 шт.
Прецизионная рейка по осям X и Y
Рельсовые направляющие HIWIN и PMI
Прецизионная шарико-винтовая пара по оси Z
Сервоприводы Panasonic по осям X,Y,Z
Система автоматической аварийной остановки с механическими и оптическими датчиками
Вакуумный стол, разделённый на независимо управляемые зоны — 1 шт.
Насос для вакуумного стола — 1 шт.
Подложка на вакуумный стол — 1 шт.
Модуль 1 — позиция для инструмента с тангенциальным приводом и приводом по Z (сервопривод Panasonic) — 1 шт.
Осциллирующая тангенциальная режущая голова пневматического типа POT9K-PRO — 1 шт.
Нож — 3 шт.
Модуль 2 — позиция для инструмента с тангенциальным приводом и приводом по Z (сервопривод Panasonic) — 1 шт.
Пробойник отверстий Тип E: толщина материала до 5 мм, диапазон диаметров от 0.8 до 10 мм (в комплекте насадки 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 мм по 3 шт.) — 1 шт.
Пробойник отверстий Тип D: толщина материала до 20 мм, диапазон диаметров от 7 до 13 мм (в комплекте насадки 7, 8, 9, 10, 11, 12, 13 мм по 3 шт.) — 1 шт.
Встроенная система ЧПУ: Azure automatic cutting control system — 1 шт.
Сенсорная LCD панель управления (диагональ 17”) — 1 шт.
ПО для управления станком RZAI CUT на русском языке — 1 шт.
Руководство по эксплуатации на русском языке — 1 шт.
Кабель передачи данных — 1 шт.
Кабель питания — 1 шт.
Прижимная пластина для дополнительной фиксации материала – 1 шт.

Модель	НПЗ-ПРО-0605
Область резки	500×600 мм
Скорость резки	1300 мм/сек
Толщина материала	До 50 мм
Материалы	Картон, гофрокартон, бумага, ПВХ и другие пластики, кожа, кожзаменитель, вспененные материалы, поролон, ткань, углеткань, стеклоткань, препрег, акрил, древесные композиты, ковровые покрытия, паронит, резина, ТМКЩ, МБС, ТРГ в т.ч. армированный, конвейерные ленты и многое другое
Основной инструмент	Осциллирующий тангенциальный нож электрического типа (18’000 колебаний в минуту)
Тип пера	Обычная шариковая ручка, масляный, маркер и пр.
Фиксация материала	Вакуумный стол (вакуумный насос в комплекте)
Тип привода	Зубчато-реечная передача
Двигатели	Серводвигатели Panasonic
Механическое разрешение	0.025 мм
Программное разрешение	0.025 мм, 0.01 мм, 0.1 мм
Интерфейс	Сетевой порт RJ45
Язык передачи данных	HP-GL, GP-GL
Совместимость	Файлы PLT и DXF (экспорт из любых векторных редакторов и специального ПО: Corel Draw, Adobe Illustrator, AutoCAD, Компас 2D/3D, АСКО-2Д и пр.)
Панель управления	Сенсорный экран
Электропитание	Плоттер: 380В / 50Гц (опционально 220В / 50Гц) Вакуумный насос: 380В / 50Гц (опционально 220В / 50Гц)
