JDGRMG200
Артикул:
6262
Основные параметры
Рабочая область, X(мм)
500
Рабочая область, Y(мм)
280
Ход по оси Z (мм)
300
Стоимость доставки товара JDGRMG200:
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Узнайте стоимость доставки в ваш город
Описание
Технические характеристики
Отзывы
Основные особенности
| Конфигурация оборудования для фрезерования и шлифования хрупких и твердых материалов Оснащается шпинделем для прецизионной обработки и точного шлифования с использованием шлифовального круга с высокой скоростью и низкой вибрацией; Оснащается фильтровой системой шлифования для фильтрации шлифовальных частиц в охлаждающей жидкости, обеспечивающей чистоту охлаждающей жидкости и качество поверхности продукции; Оснащается устройством правки шлифовального круга для выполнения правки шлифовального круг на станке; Оснащается устройством измерения диаметра шлифовального круга для обеспечения точного измерения шлифовального круга и настройки резца; Оснащается уловителем масляного тумана для обеспечения своевременного сбора масляного тумана и уменьшения колебаний внутренней температуры; Для быстрого сбора пыли при обработке графитовых материалов для обеспечения внутренней среды станка возможна установка графитового пылесборника. |
| Защитная конструкция может эффективно изолировать шлифовальную пыль Оси X/Y оснащены двухслойной защитной конструкцией, которая может эффективно исключать повреждения, вызываемые технологической пылью прецизионных деталей, таких как направляющие и т.д.; Кроме того, конструкция уплотнения, выдерживающего положительное давление, исключает попадание влаги и технологической пыли в зазор станка Дверь инструментального магазина имеет специальную конструкцию и оснащена уплотнительной полосой для предотвращения повреждения деталей инструментального магазина абразивным порошком. |
| Интегрированная особая технология обеспечения качества обработки твердых и хрупких материалов. Пристаночная система контроля может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке; Оснащается SurfMill, программным обеспечением для АСУ компании, для планирования программ обработки, контроля и управления, а также для выполнения непрерывного 5-координатного шлифования; Программное обеспечение SurfMill для АСУ компании обеспечивает разработку безопасного и надежного процесса 5-координатного шлифования на основе технологии виртуального моделирования. |
Образец заготовки
 |

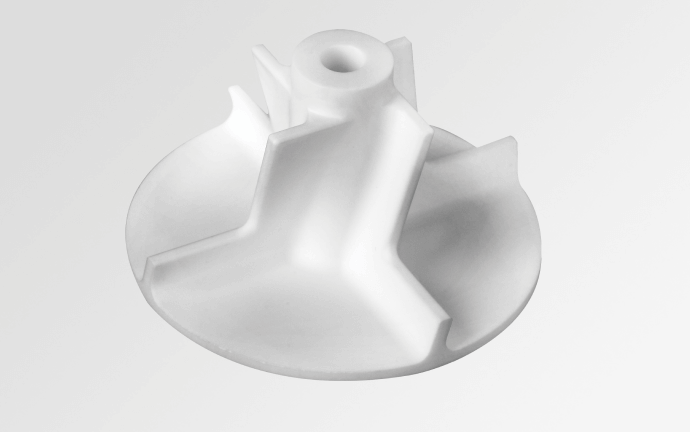

Импеллер из алюмооксидной керамики Материал: 99 Alumina Ceramic Размер: О¦50Г—28 mm Основные особенности: + Profile tolerance <0.2mm; + Surface roughness Ra<0.8Ојm; + Dynamic balance<0.2gmm. |

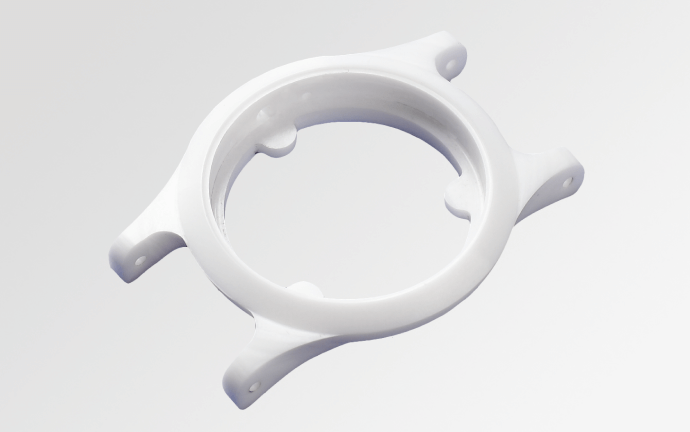

| Корпус часов из диоксидциркониевой керамики Материал: Zirconia Ceramic Размер: 48.0Г—39.0Г—9.7 mm Основные особенности: + Surface roughness Ra<0.3Ојm; + Assembly position accuracy is within В±0.15mm; + Spatial position accuracy is within В±0.03mm, CPK>1.33. |
 |
 |

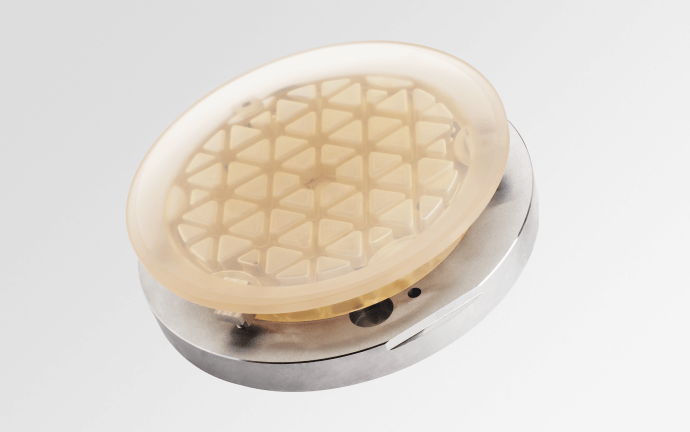

Стеклокерамическая асферическая линза Материал: Glass Ceramics Размер: О¦190Г—31 mm Основные особенности: + Profile tolerance <5Ојm; + Surface roughness Sa<0.05Ојm. |

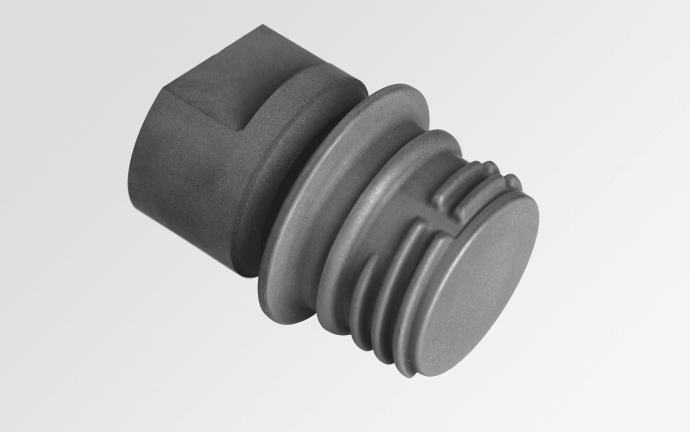

| Графитовый бутылочный электрод Материал: POCO-EDM-2 Размер: О¦33.20Г—21.25 mm Основные особенности: + Overall accuracy is within В±0.01mm; + Minimum R angle is R0.3mm; + The processing time of a single electrode is less than 40min. |
 |
 |
| Тип шпинделя | Высокоскоростной прецизионный шпиндель JD135S-24-BT30/FA |
| Технические характеристики шпинделя | 24,000об/мин/BT30 |
| Инструментальный магазин | Цепной тип (37 резцов) |

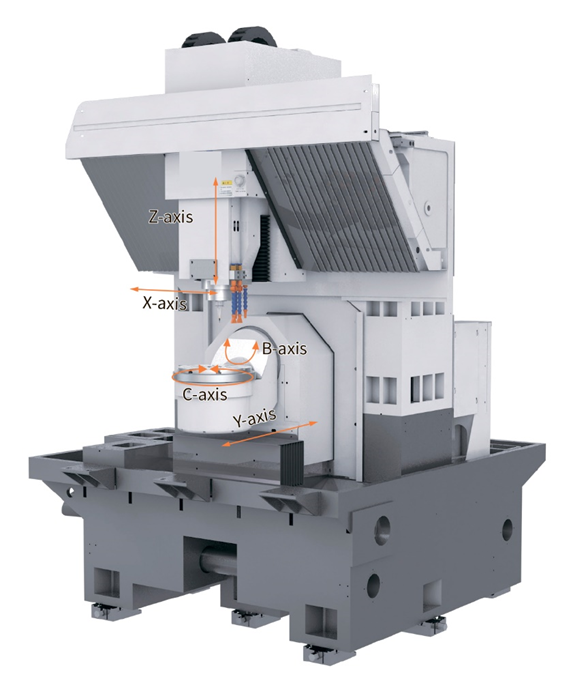

| Перемещение по оси X/Y/Z: | 500/280/300мм |
| Диапазон вращения B/C: | -120°～90°/360° |
| Размер стола: | Φ260мм |
| Рабочая нагрузка: | 50кг |
