JDGR400T
Артикул:
64322
Основные параметры
Рабочая область, X(мм)
450
Рабочая область, Y(мм)
680
Ход по оси Z (мм)
400
Стоимость доставки товара JDGR400T:
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Узнайте стоимость доставки в ваш город
Описание
Технические характеристики
Видео
Отзывы
Основные особенности
 |
Возможности микрообработки Стабильное достижение при механической обработке эффекта «присадки 0,1 мкм, резки 1 мкм, шероховатости поверхности на наноуровне»; Высокоскоростной прецизионный шпиндель входит в стандартную комплектацию, крутящий момент достигает 21,5 нм, что может соответствовать требованиям широкого спектра резцов при обработке прецизионных пресс-форм, такой как использование торцевой фрезы большого диаметра для чистовой обработки большой поверхности; Шпиндель со сквозной подачей охлаждающей жидкости поставляется по специальному заказу, что подходит для обработки глубоких отверстий и глубоких полостей. Соответствие серийного производства требованиям к эксплуатационным условия В стандартную комплектацию входит высокоскоростной прецизионный шпиндель, с помощью которого можно выполнять такую комбинированную обработку, как фрезерование, шлифование, сверление, растачивание и нарезание резьбы; Использование высокоскоростного прецизионного шпинделя для периферийного фрезерования и цикловой обработки для обеспечения производительности станочной обработки; Для соответствия требованиям эффективной обработки при серийном производстве возможно использование модуля для подключения гидравлического крепления поворотного стола, поставляемого по специальному заказу и взаимодействующего с автоматическим гидравлическим приспособлением для обеспечения быстрого зажима заготовок; Внутристаночная система распыления может устанавливаться для взаимодействия с шнековым конвейером для удаления стружки в станке для быстрой очистки станка от стружки; Для увеличения цикла очистки от стружки при серийной обработке деталей возможно оснащение скребковым конвейером для удаления стружки, обеспечивающим сбор большого количества стружки на тележку для сбора стружки. |
| Стабильное качество обработки Пристаночная система контроля может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке. |  |
Образец заготовки
 |

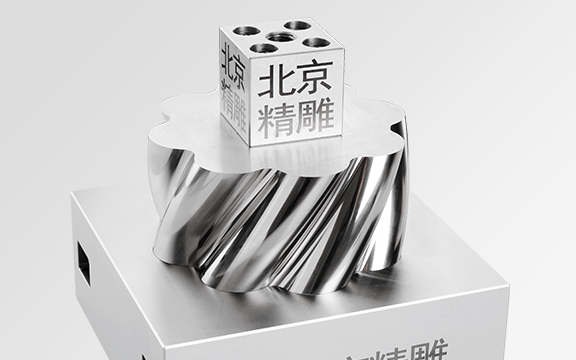

Испытательный образец подгонки спиральной формы задней искривленной поверхности в микронном диапазоне Материал: Сталь H13 (твердость C по методу Роквелла 52) Размер: Вогнутая деталь: 200x200x75 мм Выпуклая деталь: 150x150x75 мм Основные особенности: + + Непрерывная обработка сферической фрезой в течение 20 часов, износ инструмента менее 3,5 мкм + + Монтажный зазор менее 8 мкм, может поднять 100 кг немагнитной стали в течение 90 секунд + + Вогнутые и выпуклые детали могут быть взаимозаменяемыми |

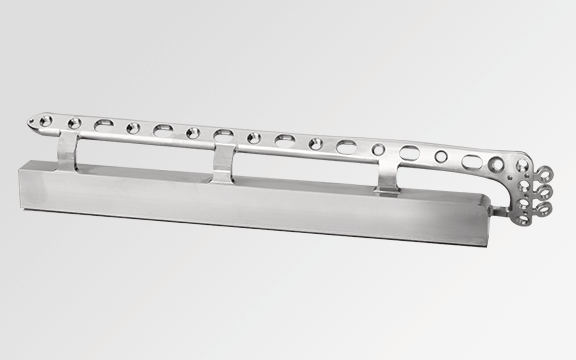

| Костная пластинка Материал: TC4 Размер: 240x40x17 мм Основные особенности: + + Время обработки составляет 2 часа 45 минут + + Коэффициент съема материала составляет более 90% + + Шероховатость поверхности Ra<0,8 мкм |
 |
 |

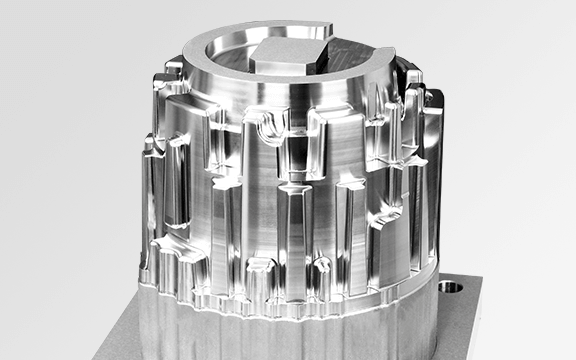

Вкладыш формы для автомобильного блока цилиндров Материал: Сталь H13 (твердость C по методу Роквелла 52) Размер: 183x184x191 мм Основные особенности: + + Использование технологии программирования DT программного обеспечения Cam для оптимизации длины инструмента и угла обработки + + Минимальное использование фрезы R0,75 мм с шаровым наконечником для боковых углов |
| Четырехконтурная чаша вкладыша формы для автомобильного тормоза Материал: Сталь H13 (твердость C по методу Роквелла 52) Размер: 141x131x197 мм Основные особенности: + + Используйте фрезу R0,5 мм с шаровым наконечником для обработки углов + + Система контроля JIGDIAO на станке интеллектуально компенсирует положение заготовки, что обеспечивает точности обработки |
 |
 |

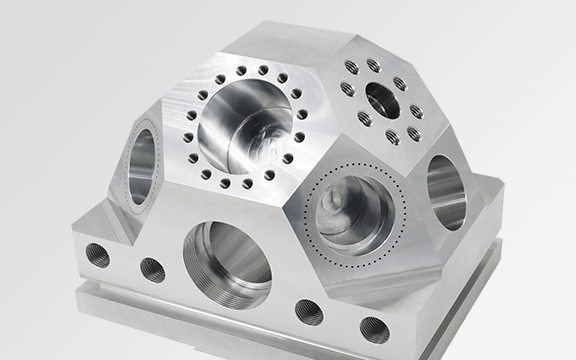

Испытательный образец обработки композиционных материалов Материал: Алюминиевый сплав 6061 Размер: 200x150x150 мм Основные особенности: + + Один зажим для осуществления фрезерования, зажима, сверления, нарезания резьбы, развертывания, растачивания и других видов обработки композитных материалов |

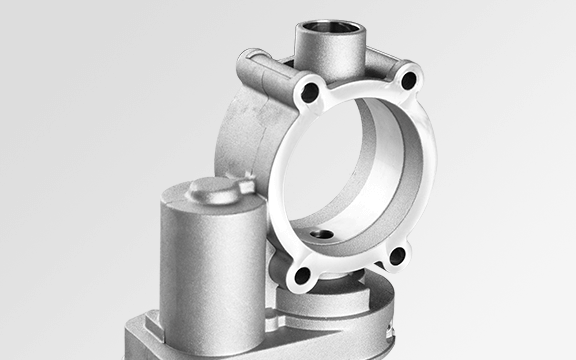

| Отливка дроссельной заслонки под давлением Материал: ADC12 (литье под давлением из алюминиевого сплава), содержание кремния 12 процентов, твердость HB90 Размер: 135x115x75 мм Основные особенности: + + Коаксиальность отверстий менее 0,01 мм, шероховатость Ra<0,2 мкм + + Использование системы контроля на станке для реализации непрерывного и стабильного серийного производства, выход деталей увеличивается с 70 % до 98 % |
 |
 |

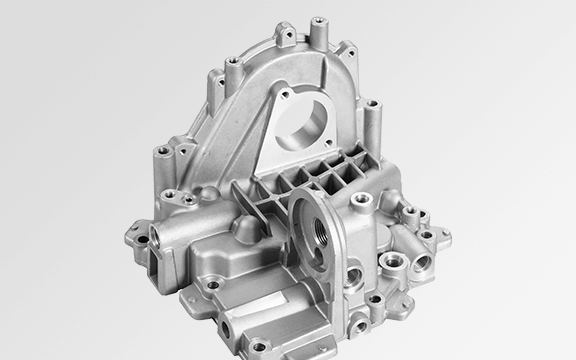

Отливка под давлением модуля охлаждения двигателя Материал: ADC12 (литье под давлением из алюминиевого сплава), содержание кремния 12 процентов, твердость HB90 Размер: 257x223x173 мм |
 |
| Тип шпинделя | Шпиндель для прецизионной обработки JD135E-32-HE32/F | Высокоскоростной прецизионный шпиндель JD135S-24-BT30/FA | Высокоскоростной прецизионный шпиндель JD150S-20-HA50/C | Шпиндель со сквозной подачей охлаждающей жидкости JD150SC-20-HA50/A |
| Технические характеристики шпинделя | 32,000об/мин/HSK-E32 | 24,000об/мин/BT30 | 20,000об/мин/HSK-A50 | |
| Инструментальный магазин | Зонтичный тип (24 резца) | Цепной тип 1 (37 резцов) | Цепной тип 2 (37 резцов) | |

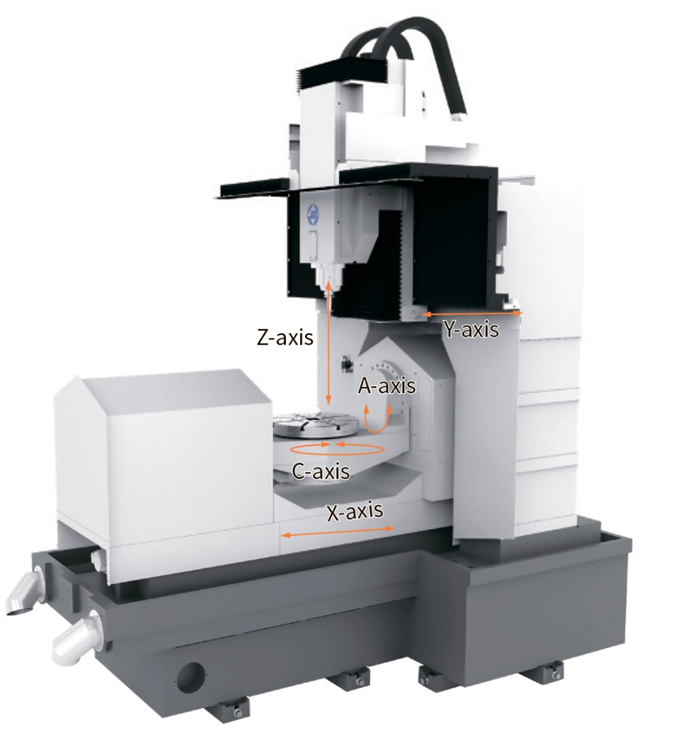

| Перемещение по оси X/Y/Z | 390/510/300 мм |
| Диапазон вращения A/C: | -110°~90°/ 360° |
| Размер рабочего стола: | Ф300 мм |
| Макс. нагрузка: | 100кг |
