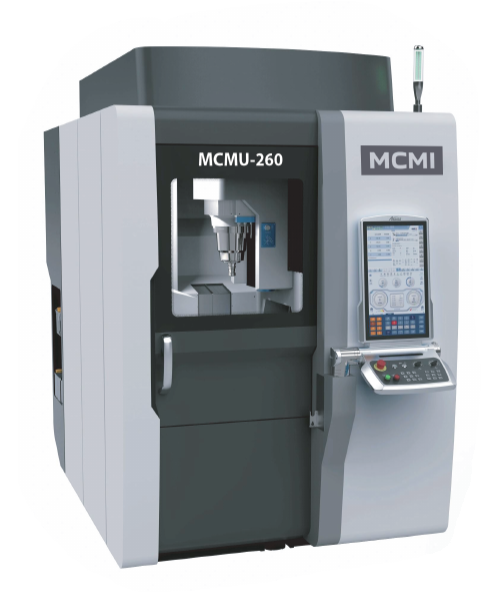

5-ти осевой фрезерный обрабатывающий центр с ЧПУ MCMI серия Silver Line Модель MCMU-260
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Станки MCMI производятся в КНР по заказу ИП Лобусев К.Ю. (ИНН 770503933159). ИП Лобусев К.Ю. - официальный эксклюзивный дистрибьютор оборудования MCMI на территории России
Охлаждение по трём осям с подачей СОЖ прямо через шпиндель
- Охлаждение шпинделей для повышения точности и стабильности обработки;
- Охлаждение сервопривода для снижения теплопередачи;
- Охлаждение подшипников для повышения точности позиционирования.
23,8-дюймовая сенсорная панель управления
- Большой экран высокого разрешения обеспечивает удобство и комфорт при работе;
- Совокупность контроллера числового управления, персонального компьютера и интегрированной системы управления позволяет быстро и легко получать доступ к параметрам и пользовательским данным;
- Увеличенный объем хранилища — до 1 ТБ;
- Выбор программ расширен — теперь доступны жёсткие диски, USB-накопители и сеть;
- Функция симуляции механической обработки в реальном времени контролирует состояние обработки;
- Интуитивно понятный интерфейс позволяет более детально отображать как информацию о порядке выполнения задач, так и информацию о программах.
Шпиндель с высокой жесткостью и скоростью до 20000 об/мин
- Внутренний диаметр подшипника увеличен с 40 мм до 60 мм. Для повышения жёсткости используется высокоточный керамический шариковый подшипник;
- В шпинделе применено двойное охлаждение, что эффективно компенсирует тепловое расширение;
- Зона крепления увеличена с диаметра 135 мм до 216 мм, что обеспечивает высокую стабильность обработки;
- Высокожёсткие конусные отверстия типа BBT-30 способствуют надёжной работе при тяжёлой обработке на низких скоростях резания.
Высокоскоростной двигатель с пониженной и повышенной передачей и водяным охлаждением
- Двигатель с водяным охлаждением и с пониженной и повышенной передачей обеспечивает автоматическое переключение и переменную скорость обработки;
- Высокомощный двигатель на 8 кВт/35,6 Н·м позволяет выполнять тяжёлую обработку на низких скоростях резания;
- Встроенный механический шпиндель с приводом от двигателя идеально подходит для высокоточной обработки.
Инструментальный магазин с прямым приводом
- Магазин на 40 инструментов также участвует в эффективной обработку;
- Интеллектуальная система выбора инструмента сокращает время его смены;
- Компактная конструкция снижает частоту поломок и потребность в обслуживании.
Поворотный стол с прямым приводом
- Наклонная ось обеспечивает крутящий момент до 1050 Н·м, что гарантирует превосходную динамику;
- Достигаются как высокоскоростное вращение, так и высокоточное позиционирование оси;
- Срок службы увеличен, а требования к обслуживанию уменьшены.
Интеллектуальный многоуровневый инструментальный склад.
- В системе предусмотрен встроенный шести осевой робот грузоподъёмностью 10 кг и интеллектуальный инструментальный склад. Склад может быть расширен до 140 инструментов, что обеспечивает высокоэффективную обработку.
|
Модель |
|
MCMU-260 |
|
|
Рабочая зона |
|
|
|
|
Ось X / Y / Z |
мм |
400/500/380 |
|
|
Стандартные размеры обработки |
мм |
Ø260х290 |
|
|
Наклонно-поворотный стол (оси A и C) |
|||
|
Диаметр стола |
мм |
Ø260 |
|
|
Макс. размеры обрабатываемых заготовок |
мм |
Ø380х210 |
|
|
Максимальный вес заготовки |
кг |
50 |
|
|
Ход по оси А |
град. |
150° |
|
|
Ход по оси С |
град. |
360° (непрерывно) |
|
|
Главный привод |
|
|
|
|
Частота вращения |
об./мин |
20 000 (оция - 30 000) |
|
|
Мощность |
кВт |
8 |
|
|
Устройство смены инструмента |
|
|
|
|
Конус |
- |
BBT30
|
|
|
Тип |
- |
Карусельный |
|
|
Инструментальный магазин |
к-во мест |
40 |
|
|
Линейные оси (X / Y / Z) |
|
|
|
|
Скорость подачи по осям X/Y/Z |
мм/мин |
20 000 |
|
|
Скорость холостого хода |
мм/мин |
36 000 |
|
|
Ускорение |
м/с2 |
1,2 G |
|
|
Усилие подачи (X / Y / Z) |
кН |
информация по запросу |
|
|
Рельсовые направляющие (X / Y / Z) мм |
мм |
информация по запросу |
|
|
Привод с ШВП (X / Y / Z) |
мм |
информация по запросу |
|
|
Точностные характеристики |
|
|
|
|
Точность повторения по трем осям X/Y/Z |
мм |
0.004 |
|
|
Точность позиционирования по трем осям X/Y/Z
|
мм |
0.005 |
|
|
Точность повторения по осям А/C |
сек. |
7’’ |
|
|
Точность позиционирования по осям А/C |
сек. |
10’’ |
|
|
Характеристики станка |
|
|
|
|
Габаритный размер по установке |
мм |
1700х2940 |
|
|
Вес станка |
кг |
6500 |
|
Комплектация MCMU-260
|
Шпиндель с прямым приводом |
20000 об./мин – 8 кВт
(опция) 30000 об./мин HSK-A50 |
|
Централизованная система смазки |
+ |
|
Двухосевой поворотный стол качельного типа с прямым приводом |
+ |
|
Встроенная система визуального контроля |
+ |
|
23,8-и дюймовый сенсорный дисплей |
+ |
|
Автоматическая система подачи инструментов на 40 позиций |
+ |
|
Водяной насос |
+ |
|
Дополнительный водяной бак |
+ |
|
Светодиодное освещение рабочей зоны |
+ |
|
Прямой привод двигателя (Direct Drive) осей A и C |
+ |
|
Теплообменник холодильного типа |
+ |
|
Инструментальный магазин |
Карусельный на 40 позиций |
|
Фильтр размером ячейки 50 микрон |
+ |
|
Полностью закрытый кожух из листового металла |
+ |
|
3-х осевой оптический линейный энкодер HEIDENHAIN |
опция |
|
Визуальная автоматическая система измерения профиля инструмента |
опция |
|
Конвейер для стружки |
опция |
|
Автоматические двери |
опция |
|
Сепаратор масло-вода |
опция |
|
Установка для очистки масляного тумана |
опция |
|
Тиски с быстрой сменой и нулевой базой |
опция |
|
Трёхкулачковый патрон с быстрой сменой и нулевым базированием |
опция |
|
Цанговый патрон с быстрой сменой и нулевым базированием |
опция |
|
Тиски Triplex с системой быстросменной установки и нулевого базирования |
опция |
