3-4-х / 5-ти осевой фрезерный станок с ЧПУ MCMI MKX-7126 рабочее поле 500х350х430 мм (4 и 5 оси опционально)
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Стандартная комплектация:
Станина станка — 1 шт.
ШВП (X/Y/Z): RFD2510-P4, Taiwan Hiwin
Линейные направляющие:
Оси X/Y — RG25
Ось Z — RG30
Ширина направляющих — 30 мм
Шпиндельный узел:
Мощность 5.5 кВт
Конус BT40
Максимальная скорость — до 8000 об/мин
Инструментальный магазин: на 12 позиций, автоматический — 1 шт.
Электрооборудование: Schneider Electric
Система управления: стойка ЧПУ GSK980MDi — 1 шт.
Сервоприводы по осям:
X/Y — 6 Н·м
Z — 11 Н·м
Автоматическая система смазки
Система освещения и охлаждения рабочей зоны
Стол с Т-образными пазами, закалённый (55 HRC) — 1 шт.
Система подачи СОЖ (система охлаждения зоны обработки) — 1 шт.
Пневмосистема (резервуар сжатого воздуха, фильтрация, насос охлаждения) – 1 шт.
Ручной пульт (MPG) — 1 шт.
Телескопические кожухи по осям X и Y — 1 компл.
Сигнальная лампа 3-х цветная (индикатор состояния) — 1 шт.
|
Технические характеристики |
|
|
|
Максимальная скорость вращения шпинделя |
об/мин |
8000 |
|
Тип конуса |
- |
BT40 |
|
Мощность шпинделя |
кВт |
3.7–5.5 |
|
Емкость магазина |
шт. |
12 инструментов |
|
Тип магазина |
- |
Зонтичный (без руки) |
|
Шарико-винтовая пара (диаметр/шаг) |
мм |
Ø25×10, Taiwan Hiwin |
|
Прецизионные направляющие (ширина XY/Z) |
мм |
RG25 (X/Y), RG30 (Z), ширина 25/30 |
|
Повторяемость X/Y/Z |
мм |
±0.003 |
|
Точность позиционирования X/Y/Z |
мм |
±0.005 / 300 |
|
Точность позиционирования по осям A/C |
угловых секунд |
±10" |
|
Повторяемая точность позиционирования по оси A/C |
угловых секунд |
4" |
|
Расстояние от поверхности стола до конца шпинделя |
мм |
70 – 500 |
|
Расстояние от центра шпинделя до поверхности колонны |
мм |
360 |
|
Размер рабочего стола |
мм |
800 × 260 |
|
Т-пазы рабочего стола (количество х ширина х шаг) |
мм |
3 × 16 × 75 |
|
Макс. нагрузка на рабочий стол |
кг |
200 кг |
|
Эффективное перемещение по оси X |
мм |
500 |
|
Эффективное перемещение по оси Y |
мм |
350 |
|
Эффективное перемещение по оси Z |
мм |
430 |
|
Ускоренный ход по оси X |
мм/мин |
20000 |
|
Ускоренный ход по оси Y |
мм/мин |
20000 |
|
Ускоренный ход по оси Z |
мм/мин |
20000 |
|
Макс. подача в режиме обработки |
мм/мин |
1 – 7000 |
|
Габариты без упаковки |
мм |
Без кожуха: 2100 × 2000 × 2500 |
|
С кожухом: 2200 × 2100 × 2500 |
||
|
Общий вес |
кг |
Без кожуха: 1800 |
|
С кожухом: 2050 |
||
|
Упаковка |
|||
|
Модификация |
Фото |
Габариты упаковки, мм |
Вес в упаковке, кг |
|

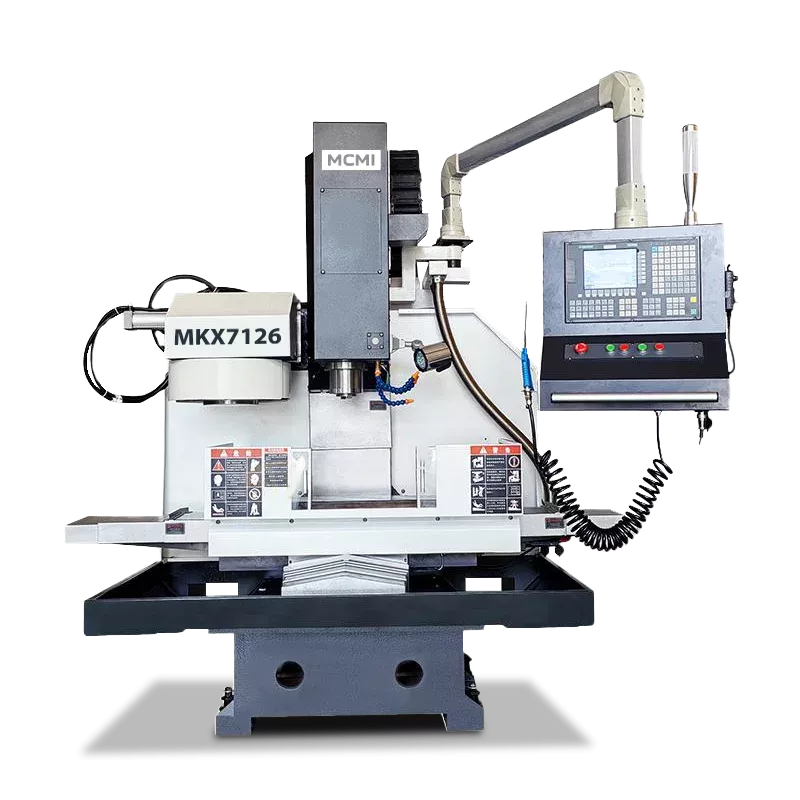

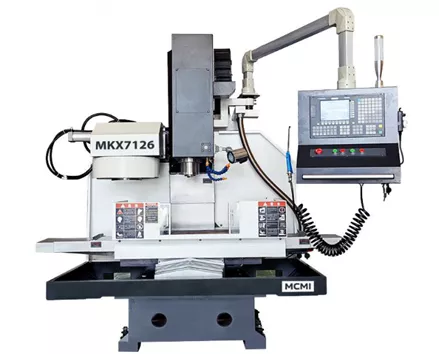

Станок без кожуха |
|
2300×2200×2500 |
2000 |
|

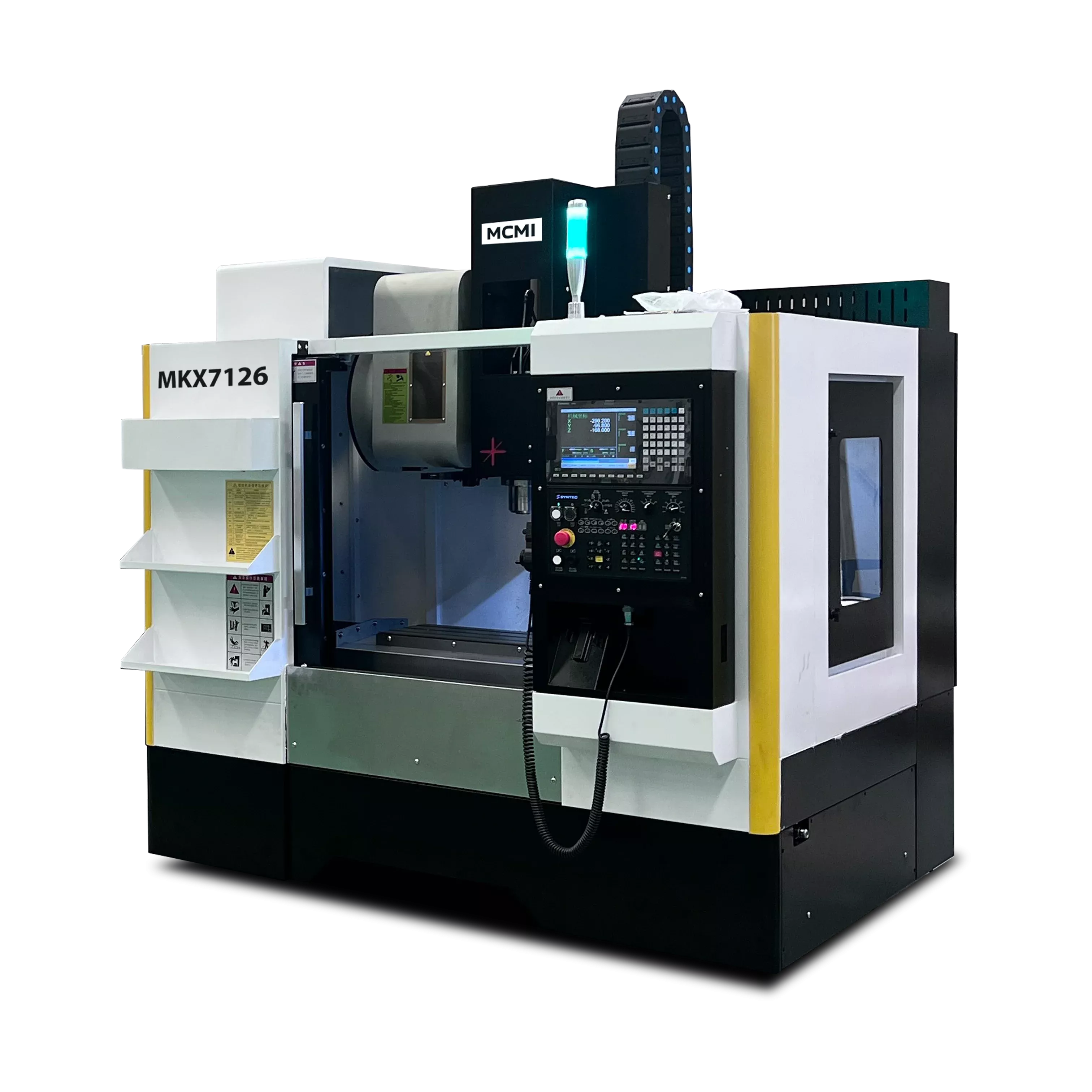

Станок с кабиной |
|
2400×2200×2500 |
2250 |
|

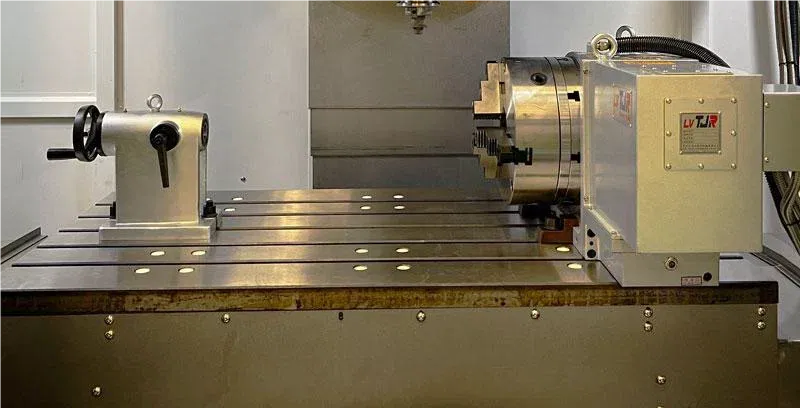

4-я поворотная ось |
- |
- |
50 |
|

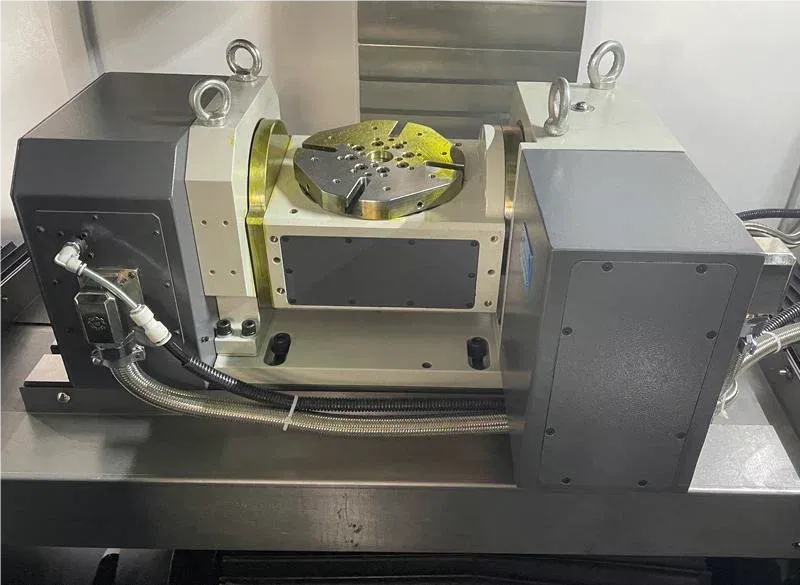

5-я поворотная ось |
- |
- |
80 |
