JDHGT800T
Артикул:
32151
Основные параметры
Рабочая область, X(мм)
800
Рабочая область, Y(мм)
800
Ход по оси Z (мм)
350
Стоимость доставки товара JDHGT800T:
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Узнайте стоимость доставки в ваш город
Описание
Технические характеристики
Видео
Отзывы
Основные особенности
 |
Выбор подходящей конфигурации для удовлетворения большего количества производственных нужд В соответствии с требованиями обработки различных продуктов можно выбрать высокоскоростные прецизионные шпиндели с различными рабочими характеристиками; Оснащается различными моделями высокоточного поворотного стола для расширения мультикоординатного режима обработки 3 + 1 или 3 + 2; Для соответствия требованиям к охлаждению при микрофрезеровании оснащается MQL. |
| Внедрение особой технологии для обеспечения стабильной высококачественной обработки Укомплектован пристаночной системой контроля для определения состояния станка, резцов и заготовок при прецизионной обработке. Детальное проектирование при обработке пресс-форм малых и средних размеров Максимальная рабочая нагрузка составляет 1000 кг, а максимальный размер обрабатываемой детали — 800×800×400 мм; Широкое пространство для загрузки и разгрузки со стороны передней двери обеспечивает удобство для подъема, загрузки и разгрузки крупных заготовок; Шнековый конвейер для удаления стружки, расположенный слева, справа и с лицевой стороны станка, способствует быстрой утилизации большого количества отходов резки. |  |
Образец заготовки
 |

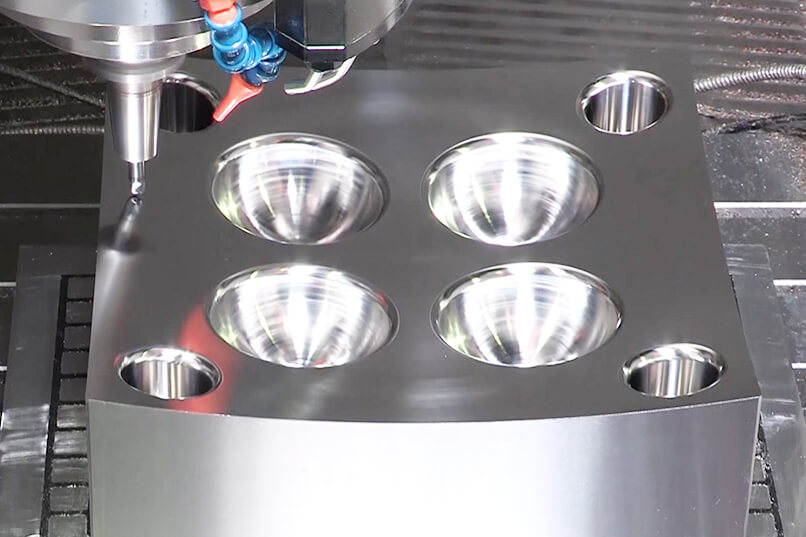

Испытательный образец прецизионной подгонки поверхности Материал: Сталь H13 (твердость C по методу Роквелла 48-52) Размер: 400x400x150 мм Основные особенности: + + Стабильная непрерывная обработка в течение более чем 26 часов с помощью фрезы с шариковым наконечником + + Легкая обработка 27 групп поверхностей в 4 направлениях + + Зазор для установки менее 10 мкм |

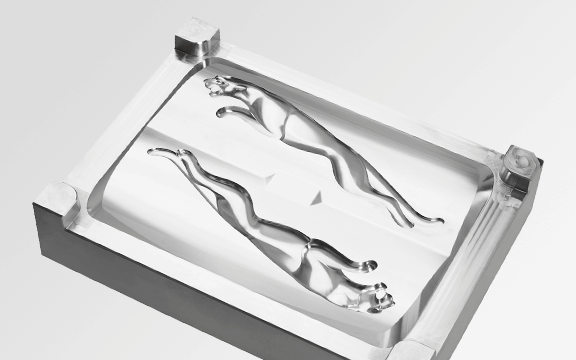

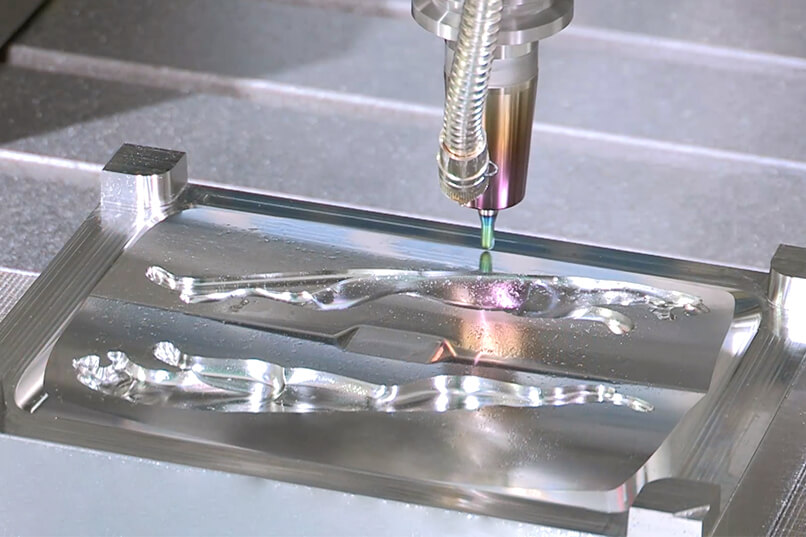

| Испытательный образец формы для литья в виде гепарда Материал: Сталь S136 (твердость C по методу Роквелла 52) Размер: 220x160x45 мм Основные особенности: + + Отсутствует шов между вертикальной стенкой внутренней полости и поверхностью дна + + Общее отклонение профиля поверхности составляет +-10 мкм + + Шероховатость полости Ra≤0,08 мкм |
 |
 |

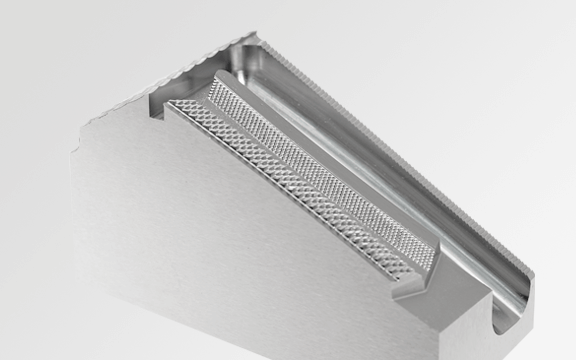

Испытательный образец автомобильной светопроводной полосы Материал: Сталь S136 (твердость C по методу Роквелла 48) Размер: 93x42x80 мм Основные особенности: + + Используйте инструмент R0,075 для чистовой обработки в течение более чем 20 часов непрерывно, и износ инструмента менее 5 мкм + + Хорошее соответствие рисунку инструмента, шероховатость поверхности Sa≤0,3 нм, четкие края и углы |

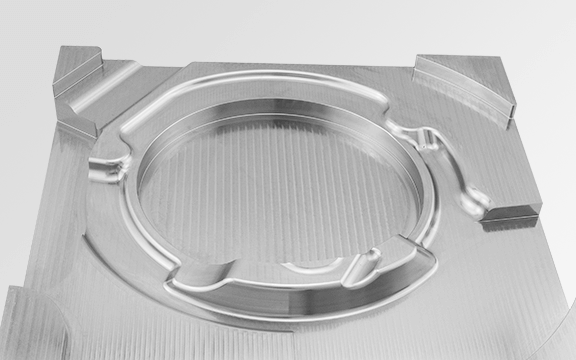

| Испытательный образец формы нижней половины штампа для чеканки Материал: SKD11(твердость C по методу Роквелла 62) Размер: 270x270x59 мм Основные особенности: + + Погрешность размеров менее 0,01 мм + + Используйте инструмент R 3 мм для отделки более 16 часов непрерывно |
 |
 |

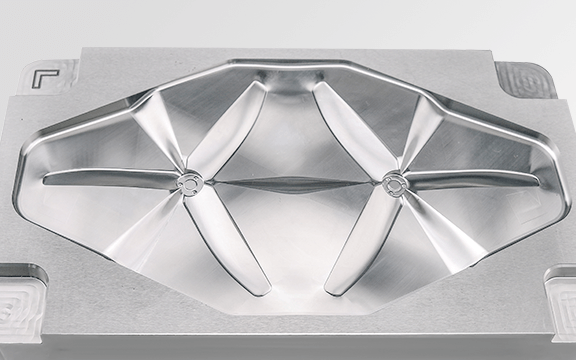

Испытательный образец пресс-формы воздушного винта Материал: Сталь S136 (твердость C по методу Роквелла 52) Размер: 220x150x58 мм Основные особенности: + + Отсутствует шов между вертикальной стенкой внутренней полости и поверхностью дна + + Общая погрешность контура составляет менее 0,01 мм + + Шероховатость поверхности Ra≤0,15 мкм |
 |
| Тип шпинделя | Высокоскоростной прецизионный шпиндель JD150S-20SHA50/C | Высокоскоростной прецизионный шпиндель JD135S-24-BT30/FA |
| Технические характеристики шпинделя | 20000об/мин/HSK-A50 | 24000об/мин/BT30 |
| Инструментальный магазин | Цепной тип (37 резцов) | |

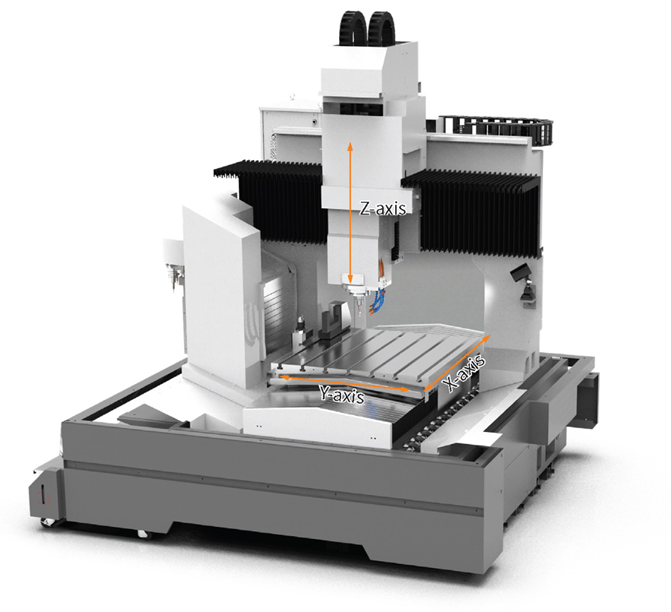

| Перемещение по оси X/Y/Z: | 800/800/350мм |
| Размер рабочего стола: | 850×850мм |
| Макс. нагрузка: | 1000кг |
