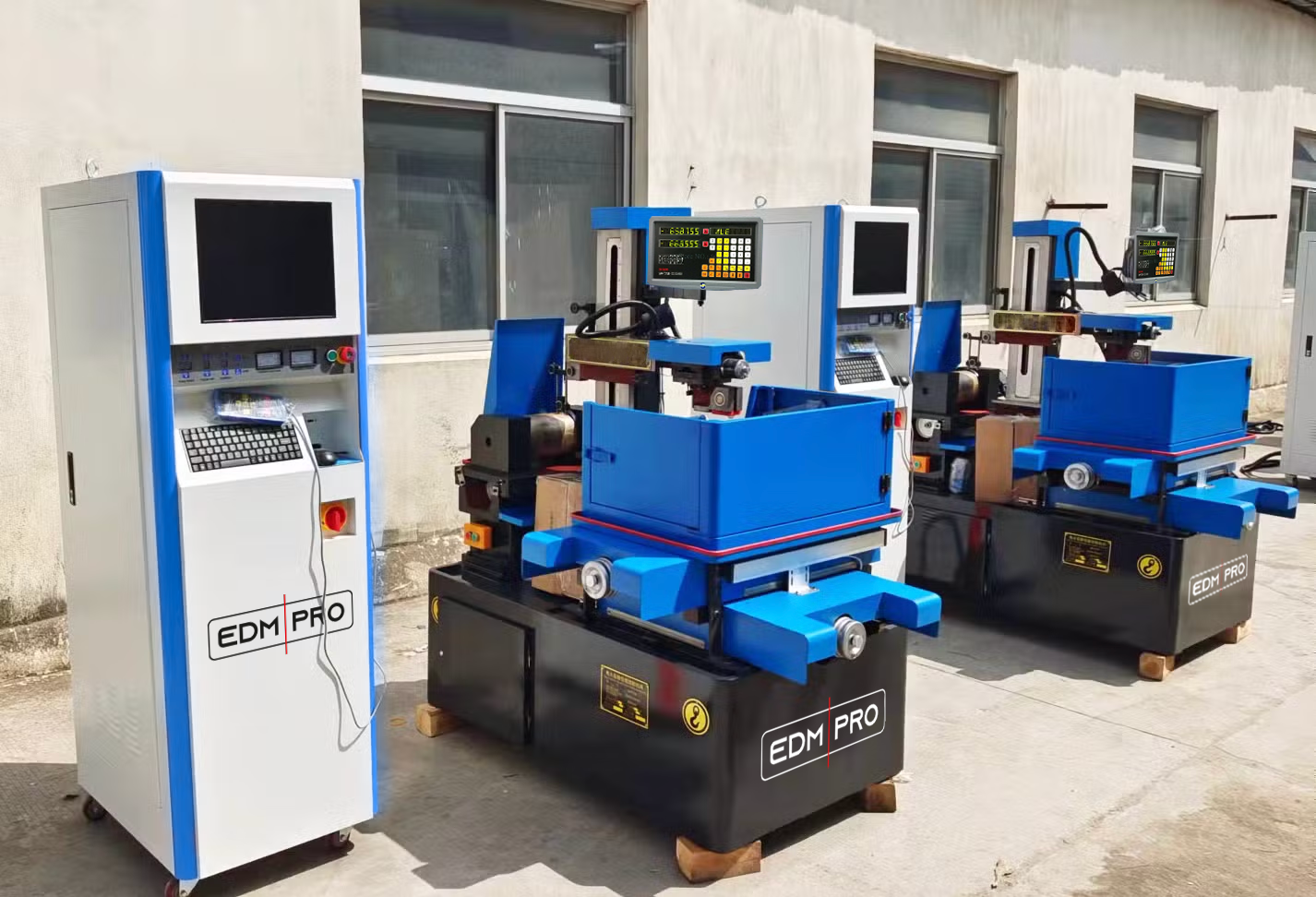

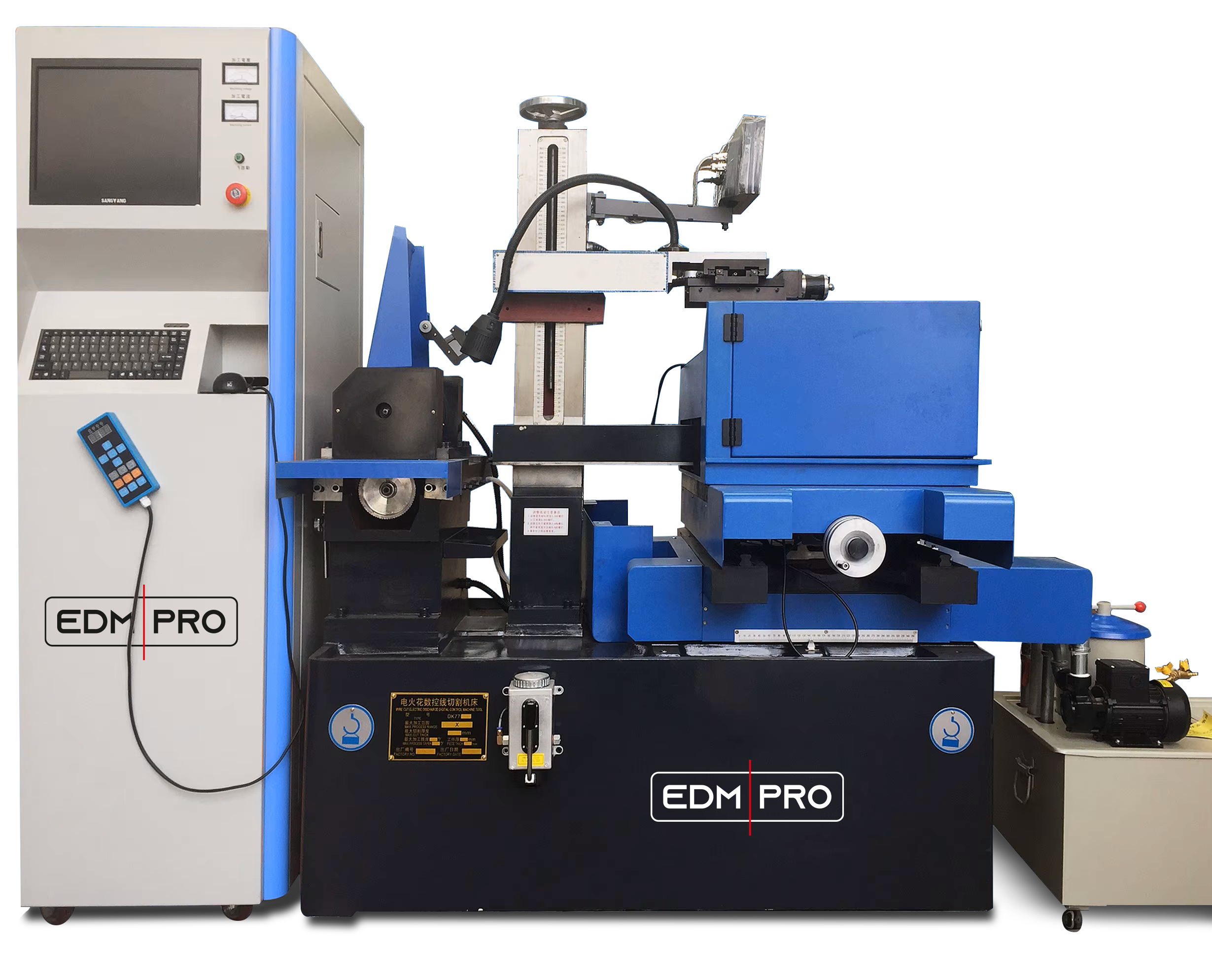

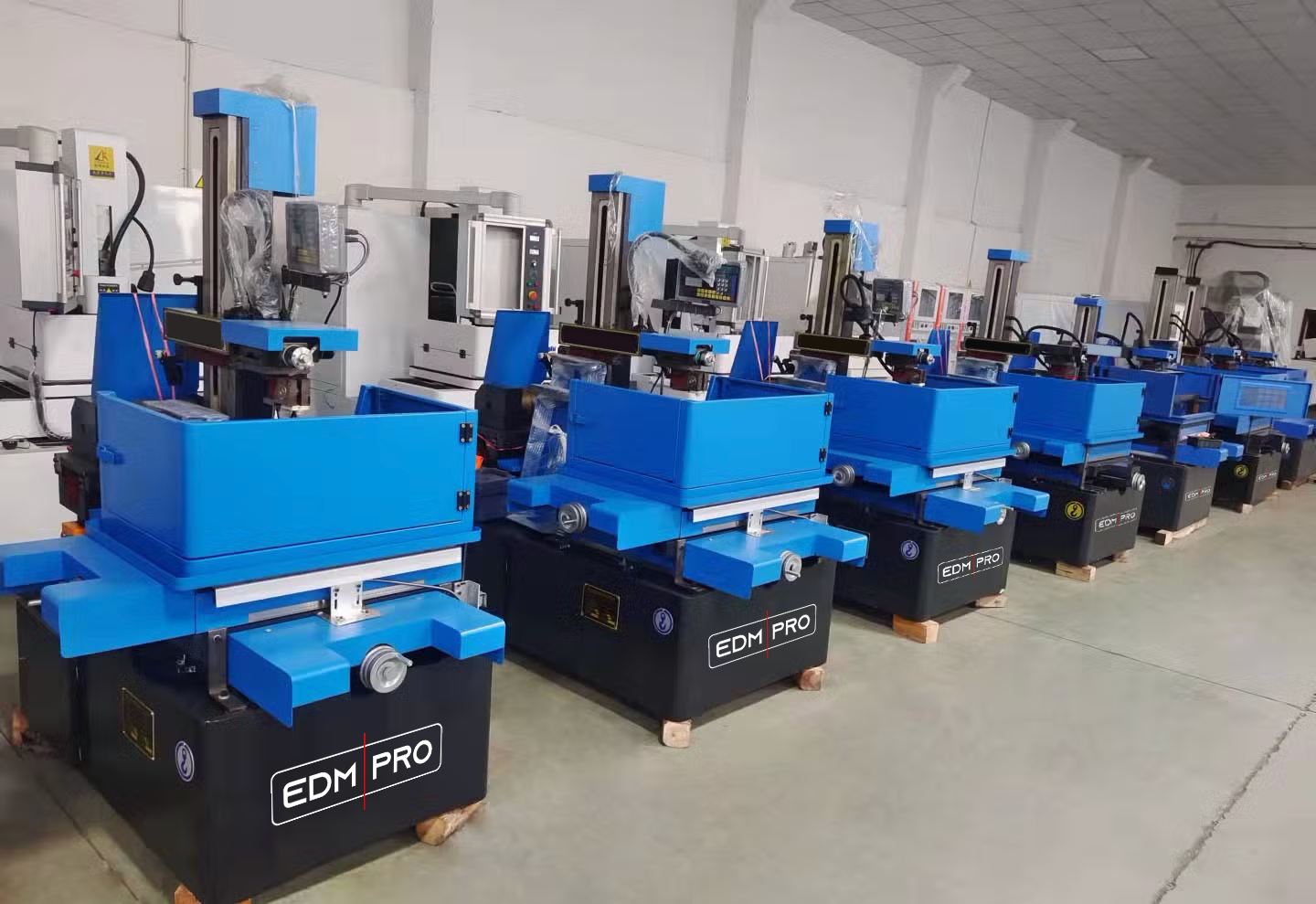

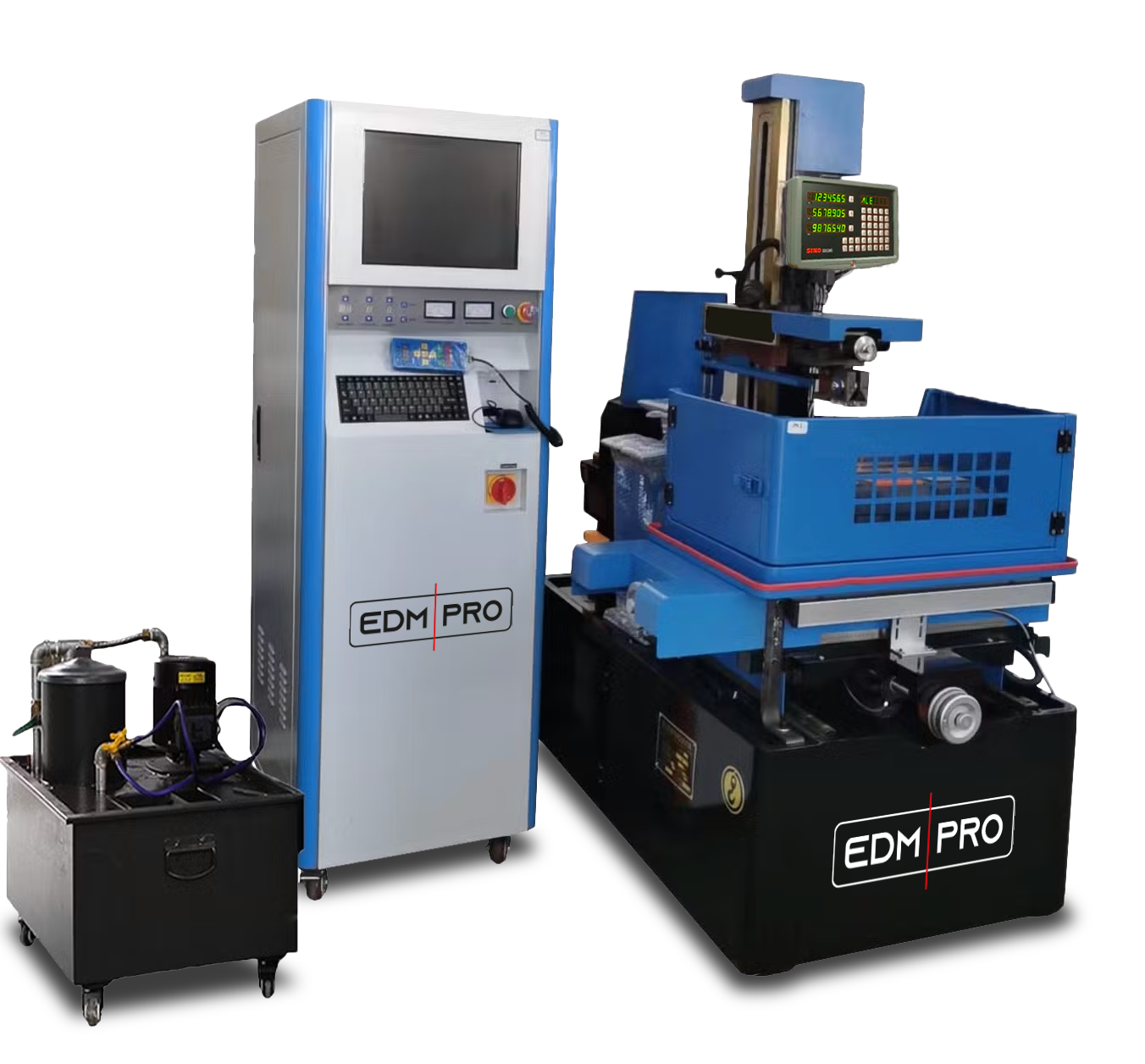

Электроэрозионный проволочно-вырезной станок EDM PRO: DK7780
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Стандартная комплектация
- Насос СОЖ высокого давления
- Регулируемые опоры
- Защита от разбрызгивания СОЖ
- Устройство для натяжения проволоки
- Натяжной ролик
- Оптические линейки (УЦИ)
- Централизованная система смазки
- Инструкция
Дополнительная комплектация
- Прецизионные фильеры
- Сервопривода
- Угол наклона проволоки ±15°,±30°,±45°
Система ЧПУ
Система управления AutoCut WEDM состоит из программного обеспечения системы (CAD и CAM), платы управления движением по 4 осям, платы генератора высокой частоты. Программное обеспечение системы AutoCut включает в себя модуль AutoCAD WEDM.Пользователь использует CAD для построения контуров в соответствии с чертежом и задает WEDM методы для графики CAD, создает данные для двухмерной или трехмерной обработки и выполняет изготовление детали. Во время обработки система может управлять скоростью мотора, параметрами тока и т.д..
В число функций системы входит автоматическое управление скоростью резания, отображение положения проволоки во время обработки, предварительный просмотр обработки, и др. При этом она способна обеспечить защиту от любых типов непредвиденных ситуаций (обрыв, выключение питания, остановка системы, и т.п.).
| Технические данные | Значение |
| Размер стола | 1350×980мм |
| Перемещение по осям | 1000×800мм |
| Максимальная высота заготовки | 800мм |
| Максимальный вес заготовки | 1000кг |
| Угол наклона проволоки | ±6°~45º/80 |
| Точность позиционирования | 0,001мм |
| Точность обработки | 0,02мм |
| Наилучшая шероховатость | 1,2 Ra |
| Допустимые диаметры проволоки | 0.12-0.25мм |
| Скорость проволоки | 5-11,5м/с |
| Габаритные размеры станка | 2400×2100×2300мм |
| Потребряемая мощность | ≤2.5кВт |
| Вес | 5000кг |
| Технические данные генератора | Однопроходный | Многопроходный |
| Максимальная скорость реза | 100 мм²/мин | 160 мм²/мин |
| Скорость стабильно обработки(резки) | 60 мм²/мин | 100 мм²/мин |
| Наилучшая шероховатость | 2.5 Ra | 0.8 Ra |
| Максимальный ток обработки | 6 A | 8 A |
| Максимальный ток короткого замыкания | 8 A | 10 A |
| Мощность генератора | 1.2 кВт | 1.6 кВт |
| Управление скоростью проволочного барабана | есть | |
| Ширина импульса настройка | по 7 значениям | |
| Соотношение интервала импульсов и ширины импульса (Toff/Ton) | по 11 значениям | |
| Мощность может изменяться | по 7 значениям | |
| Габаритные размеры шкафа управления | 700×700×1800мм | |
| Вес | 100кг | |
