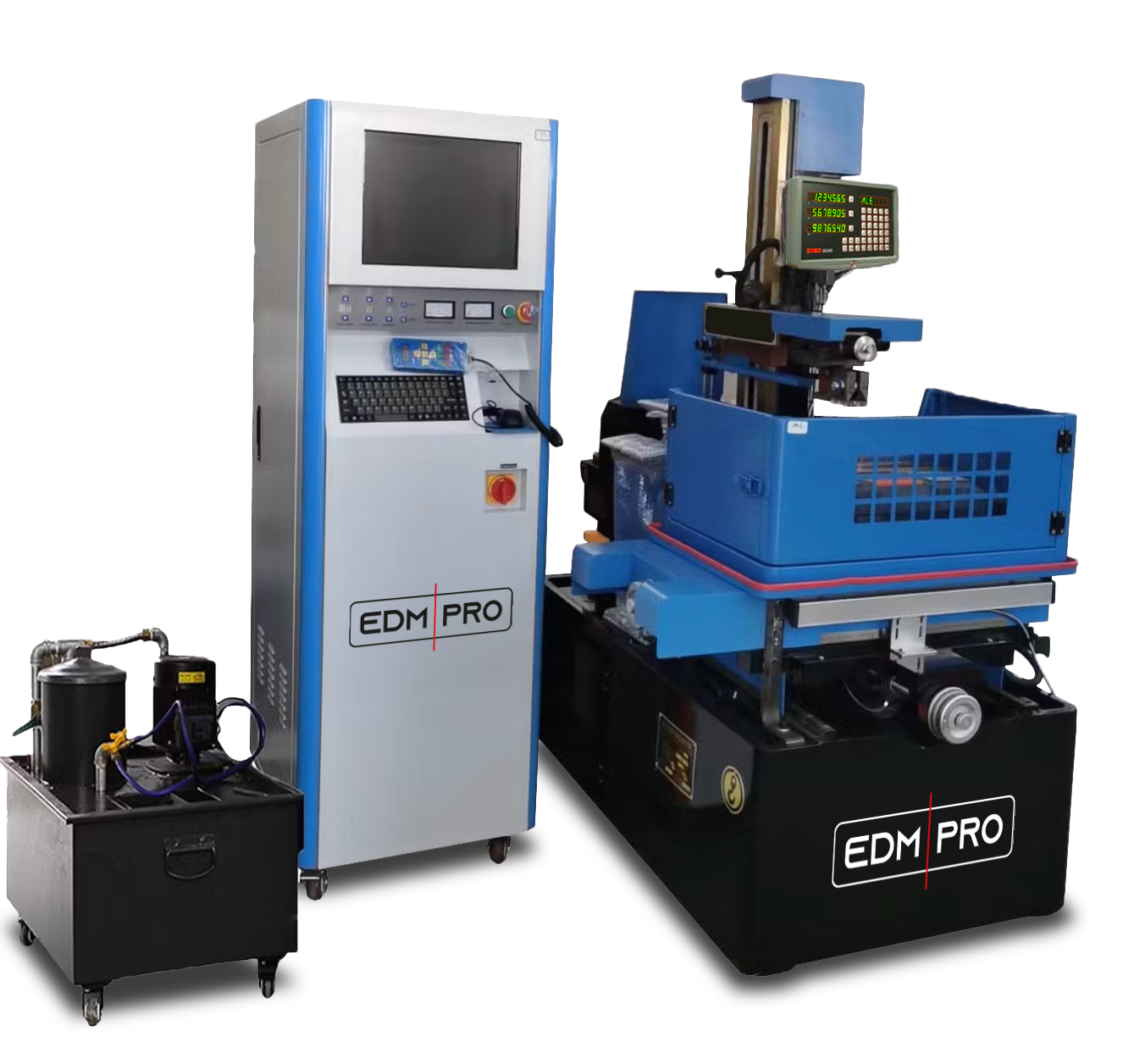

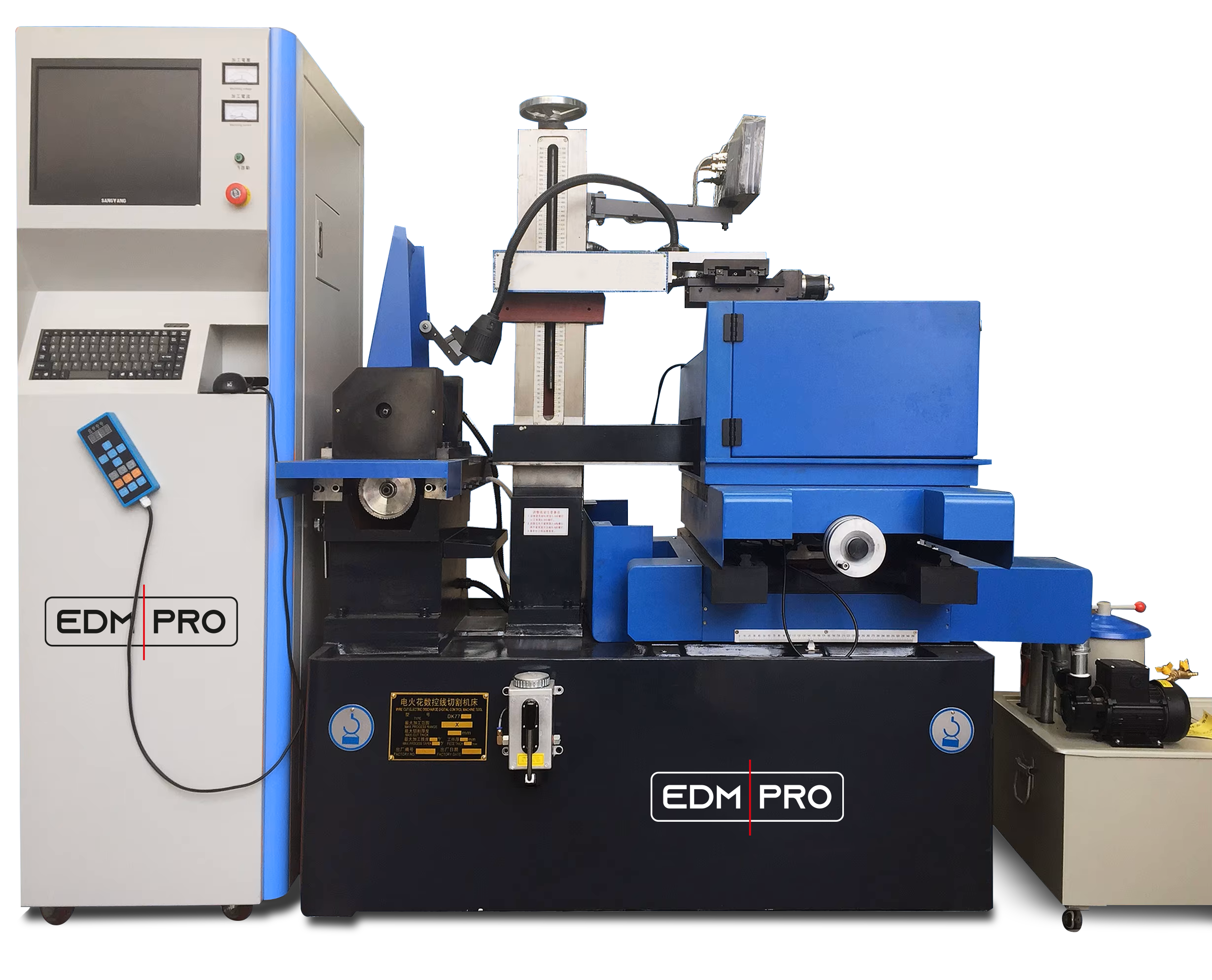

Электроэрозионный проволочно-вырезной станок EDM PRO: DK7745
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Стандартная комплектация
• Насос СОЖ высокого давления
• Регулируемые опоры
• Защита от разбрызгивания СОЖ
• Устройство для натяжения проволоки
• Натяжной ролик
• Оптические линейки с УЦИ
• Централизованная система смазки
• Набор инструментов
• Инструкция
Дополнительная комплектация
• Прецизионные фильеры
• Сервошаговые двигатели
• Угол наклона проволоки ±15°,±30° ,±45°
Система ЧПУ
Система управления AutoCut WEDM состоит из программного обеспечения системы (CAD и CAM), платы управления движением по 4 осям, платы генератора высокой частоты. Программное обеспечение системы AutoCut включает в себя модуль AutoCAD WEDM.Пользователь использует CAD для построения контуров в соответствии с чертежом и задает WEDM методы для графики CAD, создает данные для двухмерной или трехмерной обработки и выполняет изготовление детали. Во время обработки система может управлять скоростью мотора, параметрами тока и т.д..
В число функций системы входит автоматическое управление скоростью резания, отображение положения проволоки во время обработки, предварительный просмотр обработки, и др. При этом она способна обеспечить защиту от любых типов непредвиденных ситуаций (обрыв, выключение питания, остановка системы, и т.п.).
| Технические данные | Значение |
| Размер стола | 850×580мм |
| Перемещение по осям | 550×450мм |
| Максимальная высота заготовки | 500мм |
| Максимальный вес заготовки | 450кг |
| Угол наклона проволоки | ±6°~30°/80 |
| Точность позиционирования | 0,001мм |
| Точность обработки | 0,015мм |
| Наилучшая шероховатость | 1,2 Ra |
| Допустимые диаметры проволоки | 0.12-0.25мм |
| Скорость проволоки | 5-11,5м/с |
| Габаритные размеры станка | 1900х1300х1800 |
| Потребляемая мощность | ≤2.7кВт |
| Вес | 1500кг |
| Технические данные генератора | Однопроходный | Многопроходный |
| Максимальная скорость реза | 100 мм²/мин | 160 мм²/мин |
| Скорость стабильно обработки(резки) | 60 мм²/мин | 100 мм²/мин |
| Наилучшая шероховатость | 2.5 Ra | 0.8 Ra |
| Максимальный ток обработки | 6 A | 8 A |
| Максимальный ток короткого замыкания | 8 A | 10 A |
| Мощность генератора | 1.2 кВт | 1.6 кВт |
| Управление скоростью проволочного барабана | есть | |
| Ширина импульса настройка | по 7 значениям | |
| Соотношение интервала импульсов и ширины импульса (Toff/Ton) | по 11 значениям | |
| Мощность может изменяться | по 7 значениям | |
| Габаритные размеры шкафа управления | 700×700×1800мм | |
| Вес | 100 кг | |
