VRL23 Вакуумный решетчатый стол 312х212х23 мм

Артикул: 38995

Основные параметры

RUB_PRICE

142850.25

Вес

4.130 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара VRL23 Вакуумный решетчатый стол 312х212х23 мм:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

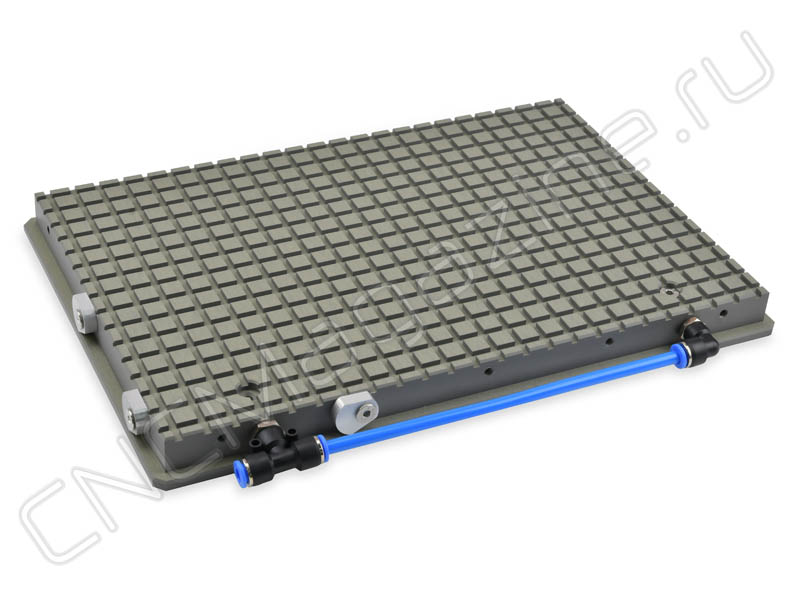

Вакуумный решетчатый стол VRL23, 312х212х23 мм. Количество вакуумных зон - 2.

Решетчатые вакуумные столы серии VRL (Лайт) имеют несколько отверстий для выхода вакуума, таким образом можно на одном вакуумном столе одновременно закреплять несколько заготовок, по необходимости вакуумный канал можно перекрыть с помощью магистрального распределителя. Вакуумные отверстия расположены по длинной стороне вакуумного стола.

Решетчатый вакуумный стол можно доукомплектовать различными адаптерами и полимерными матами, что позволит проводить на них сквозную обработку отверстий и окон, а также обработку по контуру за один установ.

Особенности:

Несколько отключаемых вакуумных зон с отдельным отверстием для удобства фиксации и обработки нескольких деталей одновременно.
10 отверстий M8 с нижней части вакуумного стола для шпилек позволяют точно базировать его параллельно Т-образному пазу станка.
Совместимость с адаптер-плитами VAC-MAT и вакуумными блоками.
Возможность работы с СОЖ.
Упрочняющее анодное покрытие.
Возможно проведение сквозной обработки с помощью сплошных полимерных ковриков.
Высокая точность изготовления (плоскостность рабочей поверхности 0.01/100 мм).
Экономия пространства по оси Z (толщина всего 23 мм).
Низкая цена по сравнению с аналогами.

Решетчатый стол толщиной 23 мм.

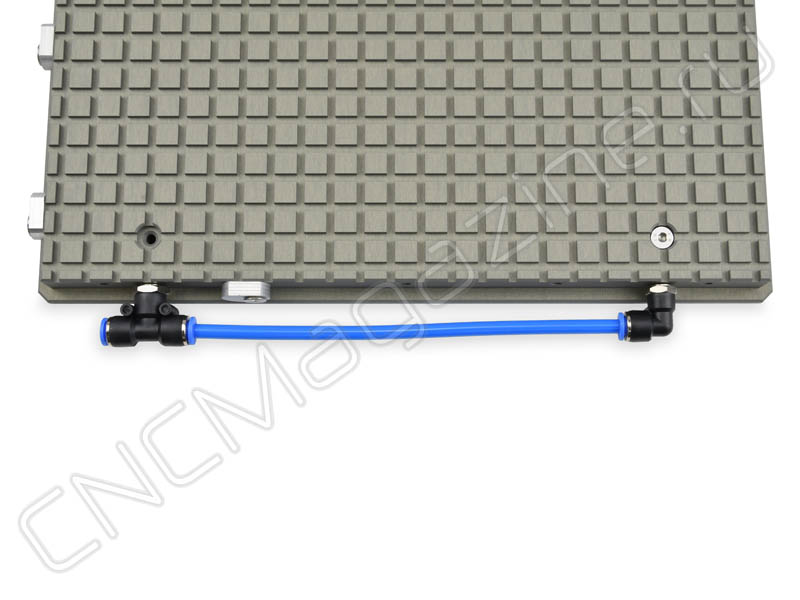

Фитинг быстроразъемный угловой для вакуумной трубки 4/6 мм, присоединительный размер М6.
Фитинг быстроразъемный Т-образный для вакуумной трубки 4/6 мм, присоединительный размер М6.
Вакуумная трубка 4/6 мм.
Вакуумная заглушка.
Упор эксцентриковый круглый.

Комплектация:

Вакуумный стол - 1 шт.
Эксцентриковые упоры с 2-х сторон - З шт.
Вакуумная трубка для подключения.
Быстроразъемные фитинги.

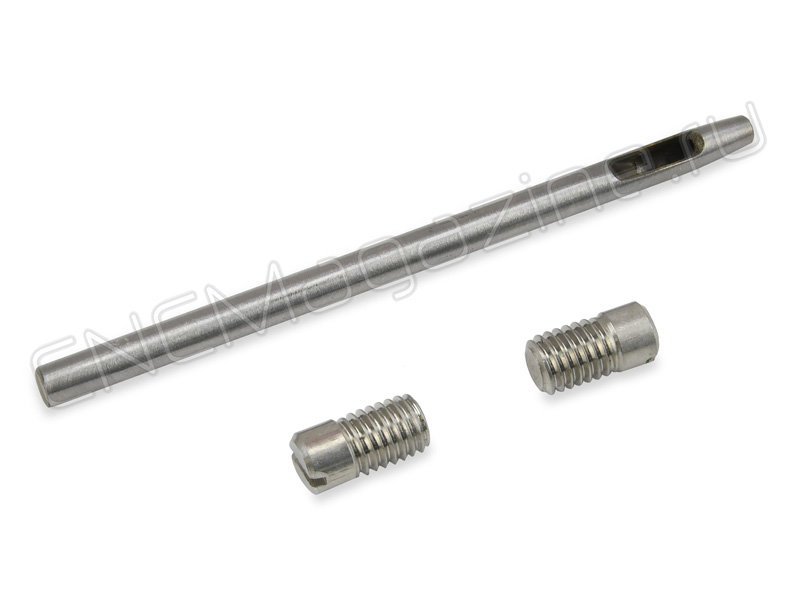

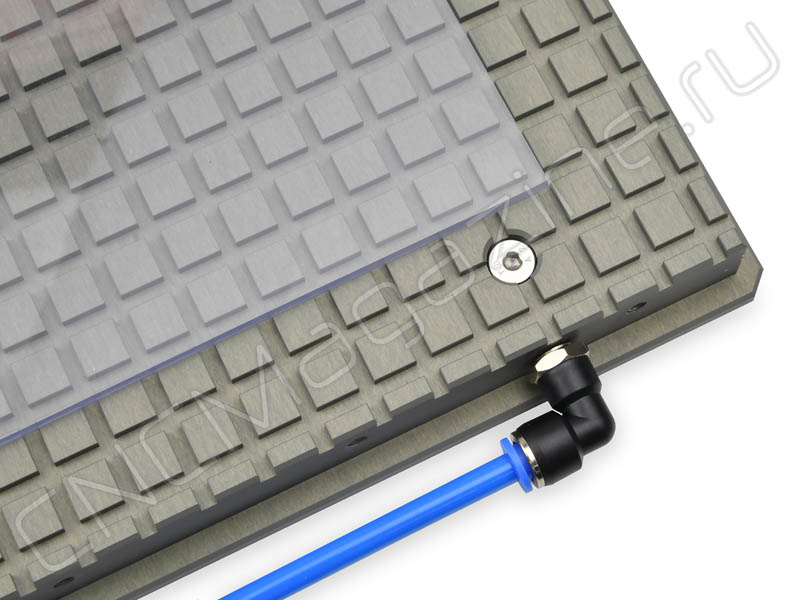

Прозрачный мат с пробойником.
Инструкция по эксплуатации на русском языке.

Видео-обзор вакуумных столов ПТЦ Вектор:

Технические характеристики:

Модель	VRL23 Вакуумный решетчатый стол 312х212х23 мм
A	312 мм
B	212 мм
H	23 мм
A1	300 мм
B1	200 мм
Вес	4.130 кг
Бренд	PTC-VECTOR
Серия	Стол VRL
Тип стола	Решетчатый
Размер квадрата	9.25x9.25 мм
Количество вакуумных зон	2
