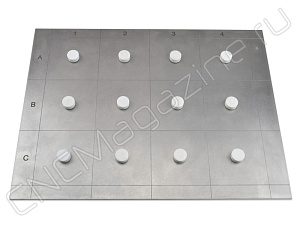

AVB34 Адаптер-плита для вакуумных блоков с магнитными заглушками 400х300х3 мм

Артикул: 39010

Основные параметры

RUB_PRICE

147199.95

Вес

3.050 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара AVB34 Адаптер-плита для вакуумных блоков с магнитными заглушками 400х300х3 мм:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

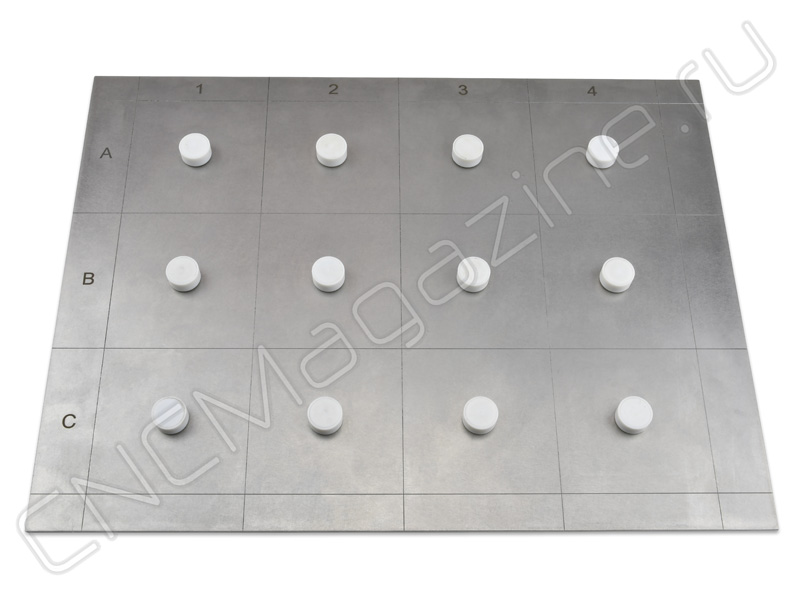

Адаптер-плита AVB34 стальная размером 400х300х3 мм для вакуумных блоков в комплекте с магнитными заглушками (12 шт.). Служит для закрепления и последующей сквозной обработки деталей без использования расходных материалов (полимерных или VAC-VAT матов).

Вакуумные адаптеры AVB с вакуумными блоками VB были разработаны для закрепления деталей и последующей их сквозной обработки без применения расходных материалов (полимерных матов, матов VAC-VAT). Данная технология аналогична технологии надставок на магнитных столах, но имеет большее применение, т.к. может использоваться как для магнитных, так и не магнитных деталей.

Адаптеры AVB это опция для решетчатых вакуумных столов. Адаптер с магнитными заглушками устанавливается на поверхность вакуумного стола, после чего появляется возможность позиционирования на нем вакуумных блоков VB. Предварительно они крепятся на встроенных в блоки магнитах, а после подачи вакуума дополнительно поджимаются в основании и одновременно закрепляют заготовку в верхней части блока.

Важным преимуществом использования данной опции является возможность закрепить деталь в "состоянии левитации". Со стороны деталь, как бы зависает в воздухе над поверхностью вакуумного стола. При этом появляется возможность провести сквозную обработку заготовки по периметру и внутри (фрезеровка контура, фасок, отверстий и окон, нарезание резьбы).

Вакуумные адаптеры и блоки изготавливаются разными по размеру и форме, в зависимости от габаритов базового вакуумного решетчатого стола и задач, под которые планируется их использовать.

Данная опция позволяет значительно расширить область применения уже имеющейся на предприятии вакуумной системы с решетчатым столом. Приобретение дополнительного вакуумного оборудования не требуется, т.к. используются ранее приобретенный вакуумный насос и решетчатый вакуумный стол.

Технические характеристики:

Модель	AVB34 Адаптер-плита с магнитными заглушками 400х300х3 мм
A	400 мм
B	300 мм
H	3 мм
Вес	3.050 кг
Бренд	PTC-VECTOR
Серия	Адаптер-плита AVB
Количество магнитных полюсов	12
