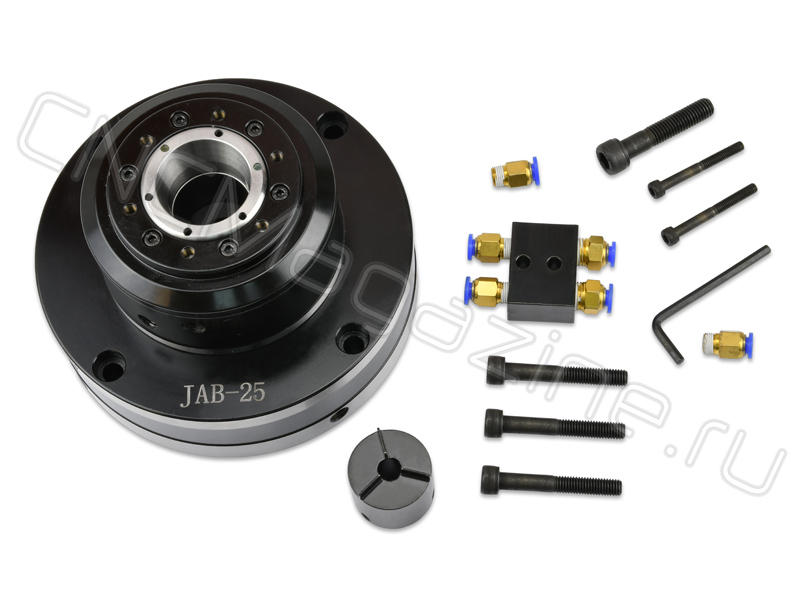

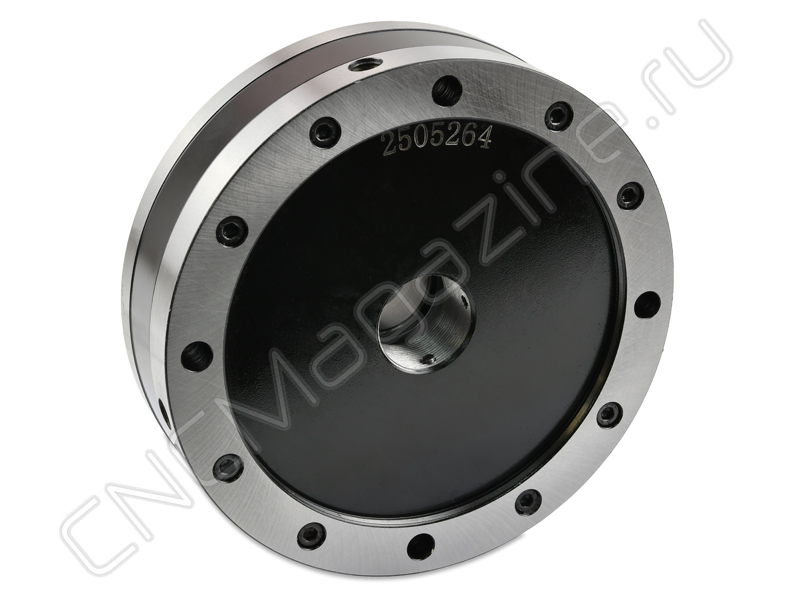

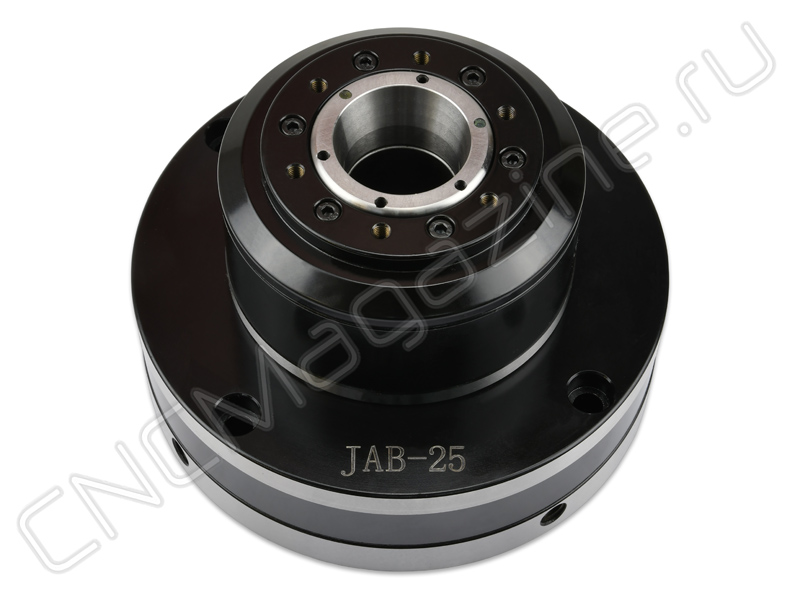

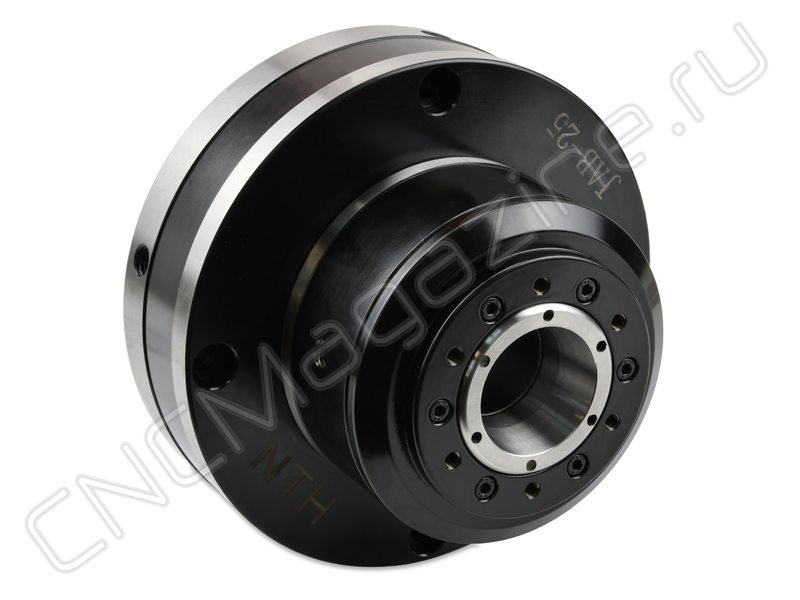

JAB-25 цанговый токарный патрон

Артикул: 39814

Основные параметры

RUB_PRICE

227599.2

Вес

10.624 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара JAB-25 цанговый токарный патрон:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Пневматический цанговый патрон JAB-25 применяется для зажима и удержания заготовки при механической обработке на универсальных и токарных станках ЧПУ. Возможно применение в качестве патрон-тисков на фрезерных станках.

Принцип зажима пневматического токарного патрона заключается в контроле зажима и разжима с помощью давления воздуха, что обеспечивает быструю, стабильную и надежную фиксацию.

Преимущества:

Возможность использовать в двух конфигурациях: внутреннее (разжим) или внешнее (зажим).
Отсутствие нагрузки на подшипник шпинделя благодаря балансировке конструкции из термообработанной стали.
Безопасное использование: когда давление воздуха прерывается, патрон всё ещё находится в состоянии зажима.
Прямое фланцевое соединение со шпинделем, простая и быстрая установка на токарном станке, возможность подключения к системе управления станком через трёхточечный комбинированный воздушный клапан.
Быстрая замена цанги: цанга не втягивается, и рабочую длину заготовки можно контролировать.

Точность корпуса в пределах 0.01 мм.

Технические характеристики:

Модель	JAB-25
B	48 мм
N	106 мм
h	106 мм
H1	108 мм
z-d	4xM8
ØD	167 мм
ØD1	130 мм
ØD2	147 мм
ØD3	52 мм
Вес	10.624 кг
Бренд	CNCM
Серии	JAB
Диаметр	167 (6") мм
Ход зажима	1.5-2 мм
Ход поршня	4 мм
Тип патрона	Цанговый патрон
Подходящие цанги	YB25
Рабочее давление	3-8 кгф*см²
Усилие зажима (Н*м)	15 Н*м
Диаметр зажима min-max	5-25 мм
Макс. скорость вращения	4000 об/мин
