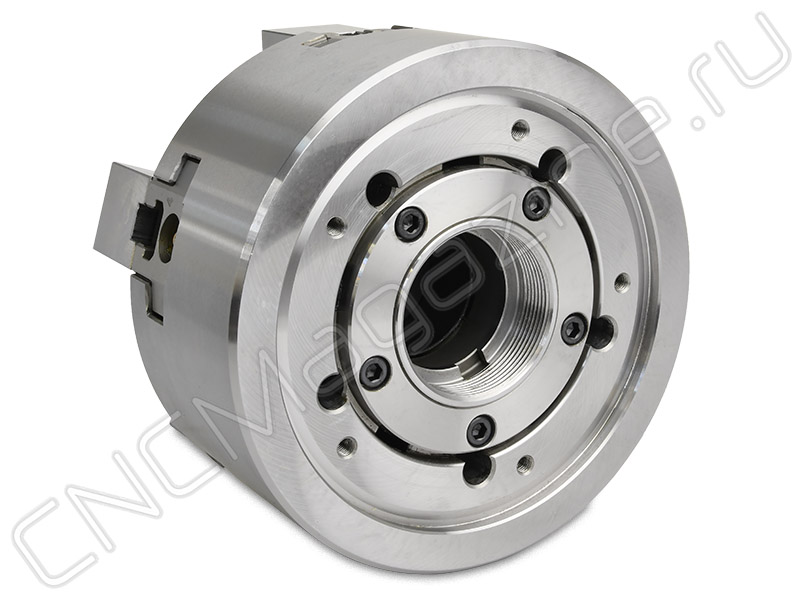

BW-06A5 патрон токарный гидравлический 5-ти кулачковый со сквозным отверстием

Артикул: 30171

Основные параметры

RUB_PRICE

205019.1

Вес

16.850 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара BW-06A5 патрон токарный гидравлический 5-ти кулачковый со сквозным отверстием:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

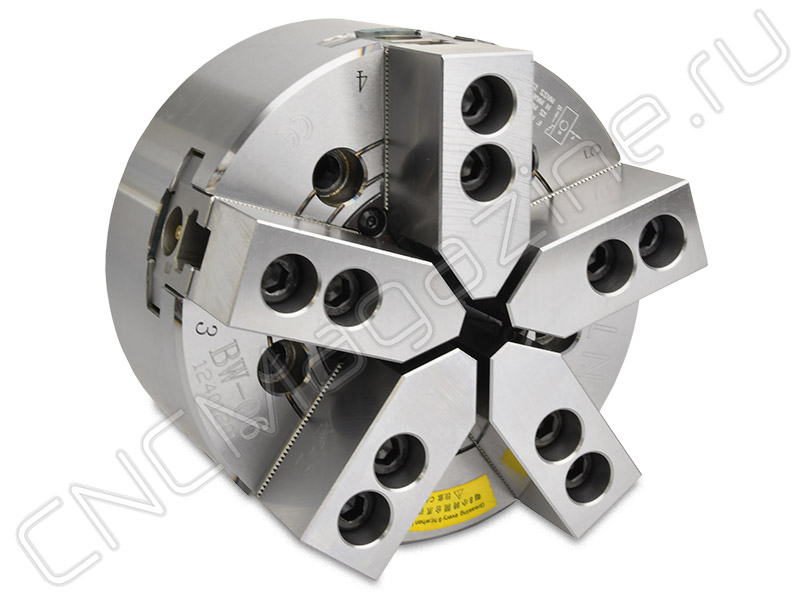

Патрон токарный BW-06A5 гидравлический 5-ти кулачковый самоцентрирующийся 169 мм, с большим сквозным отверстием диаметром 45 мм. Конструкция патрона: спирально-реечный самоцентрирующийся. Тип посадки 3: сквозная. Серия оптимально подходит для зажима тонкостенных заготовок, труб, в виде кольца и т.д.

Гидравлические пятикулачковые токарные патроны с проходным отверстием подходят для зажима цилиндрических и пятигранных заготовок или деталей. Высокая точность и повторяемость зажима. Зажим с несколькими точками контакта позволяет избежать деформации тонкостенной цилиндрической заготовки во время зажима. Патроны BW применяют в массовом производстве, так как их отличает высокая надежность, что гарантирует долгий срок службы и экономичность. Соответствуют японским стандартам.

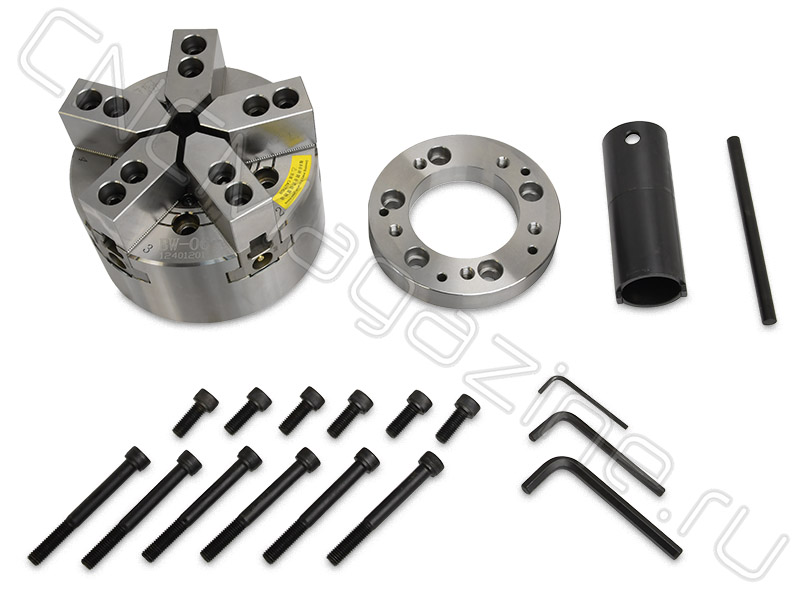

В комплект входит: 5 сырых прямых кулачков, фланец, 3 ключа, крепежные винты, ключ для снятия патрона.
Материал: Кованая сталь.

Технические характеристики:

Модель	Токарный патрон BW-06A5
B	97 мм
H	17.5 мм
K	M55x2 мм
M	37 мм
N	73 мм
P	20 мм
S	31 мм
E1	21 мм
L1	15.5 мм
M2	10 мм
ØA	169 мм
ØD	104.8 мм
ØF	45 мм
ØD1	82.563 мм
ØD2	60 мм
ØС	140 мм
G max	26 мм
G min	14 мм
Вес	16.850 кг
Бренд	CNCM
Серии	BW-A
Диаметр	169 (6") мм
Тип патрона	Гидравлический (автоматический)
Вид кулачков	сырые
Тип кулачков	прямые
Тип крепления	Тип 3 - сквозное
Кол-во кулачков	5
Кол-во оборотов	5000 (об/мин)
Шаг зуба кулачка	1.5
Материал патрона	Сталь
Диаметр зажима min-max	15-168 мм
Усилие зажима, (кгс)	5500 кгс
Конструкция патрона	спирально-реечный (самоцентрирующийся)
Тяговое усилие, (кгс)	2200 кгс
