BT-206A5 патрон токарный гидравлический 2-х кулачковый со сквозными отверстиями

Артикул: 30170

Основные параметры

RUB_PRICE

94656.6

Вес

15.015 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара BT-206A5 патрон токарный гидравлический 2-х кулачковый со сквозными отверстиями:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

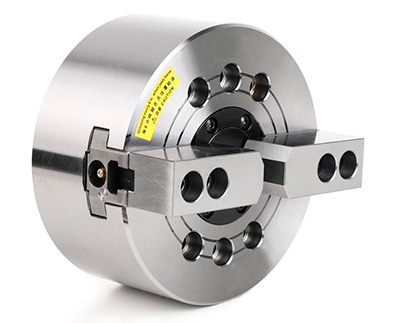

Гидравлический токарный патрон BT-206A5, 2-х кулачковый самоцентрирующийся 169 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Патрон для токарного станка обладает высокой жесткостью конструкции и высокой точностью зажима.

Кулачки в комплекте: сырые прямые 2 шт., болты, ключ.

Технические характеристики:

Модель	Токарный патрон BT-206A5
B	91 мм
E	5 мм
H	19 мм
K	M55x2 мм
M	37 мм
N	73 мм
P	20 мм
S	31 мм
T	12 мм
U	3xM6 мм
E1	15 мм
L1	16 мм
z-d	3xM6
ØA	169 мм
ØD	104.8 мм
ØF	45 мм
ØJ	20 мм
ØD1	82.56 мм
ØD2	116 мм
ØС	140 мм
G max	26 мм
G min	14 мм
Q max	32 мм
Q min	29.3 мм
R max	22.8 мм
R min	9.3 мм
Вес	15.015 кг
Бренд	CNCM
Серии	BT-200A
Диаметр	169 (6") мм
Тип патрона	Гидравлический (автоматический)
Ход кулачка	5.5 мм
Вид кулачков	накладные сырые
Тип кулачков	прямые
Кол-во кулачков	2
Кол-во оборотов	6000 (об/мин)
Шаг зуба кулачка	1.5
Материал патрона	Сталь
Диаметр зажима min-max	15-169 мм
Усилие зажима, (кгс)	3870 кгс
Конструкция патрона	клинореечный
Тяговое усилие, (кгс)	1470 кгс
Для гидравлического цилиндра	H-1246(M-1246)
