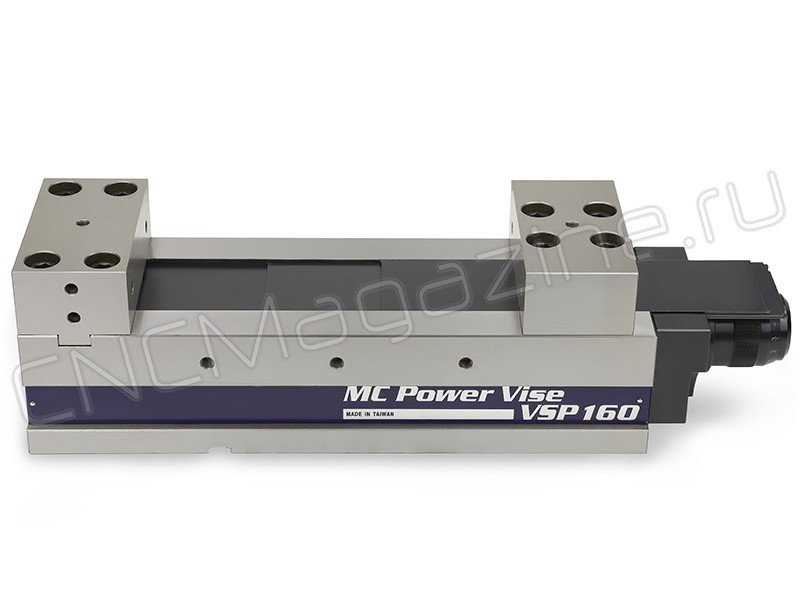

Тиски механические гидравлические прецизионные высокого давления VSP-160

Тиски механические гидравлические прецизионные высокого давления VSP-160
Тиски механические гидравлические прецизионные высокого давления VSP-160
Тиски механические гидравлические прецизионные высокого давления VSP-160
Тиски механические гидравлические прецизионные высокого давления VSP-160
Тиски механические гидравлические прецизионные высокого давления VSP-160
Артикул: 22512
Основные параметры
RUB_PRICE
252846.9
Вес
62.100 кг
Запросить цену!
Срок поставки:
уточняйте у менеджеров
Задать вопрос
Хочу похожий, но дешевле
Стоимость доставки товара Тиски механические гидравлические прецизионные высокого давления VSP-160:
  • по Алматы — бесплатно
  • по Казахстану — нажмите кнопку ниже
  • в Россию — уточняйте
  • в Белоруссию — уточняйте
  • в Армению — уточняйте
  • в Кыргызстан — уточняйте
Узнайте стоимость доставки в ваш город
Описание
Технические характеристики
Отзывы

Ширина губок 160 мм, Smax 300 мм. Усилие зажима 5000 кг. Встроенный гидравлический привод. Прецизионные.

Гидравлические тиски механические высокого давления. Параллельность − 0.005 мм/100 мм; перпендикулярность − 0.005 мм.

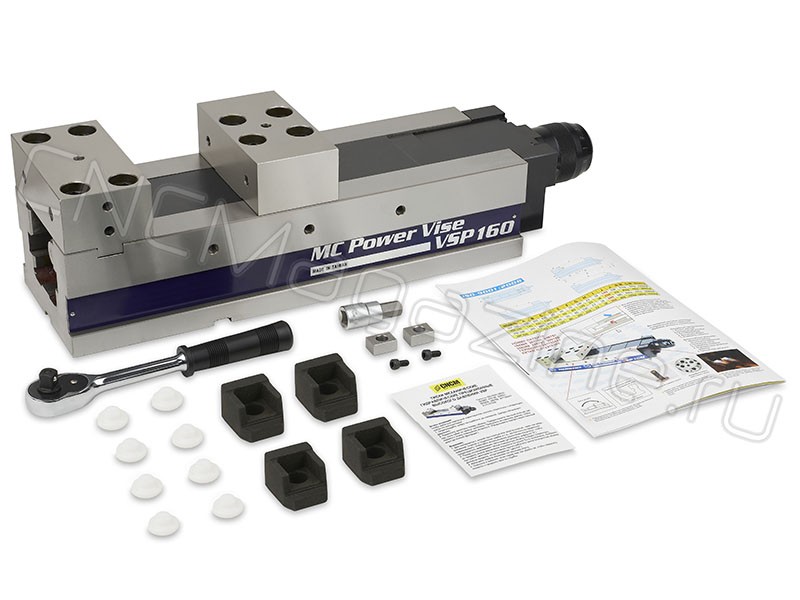

Комплект поставки:

  • Корпус;

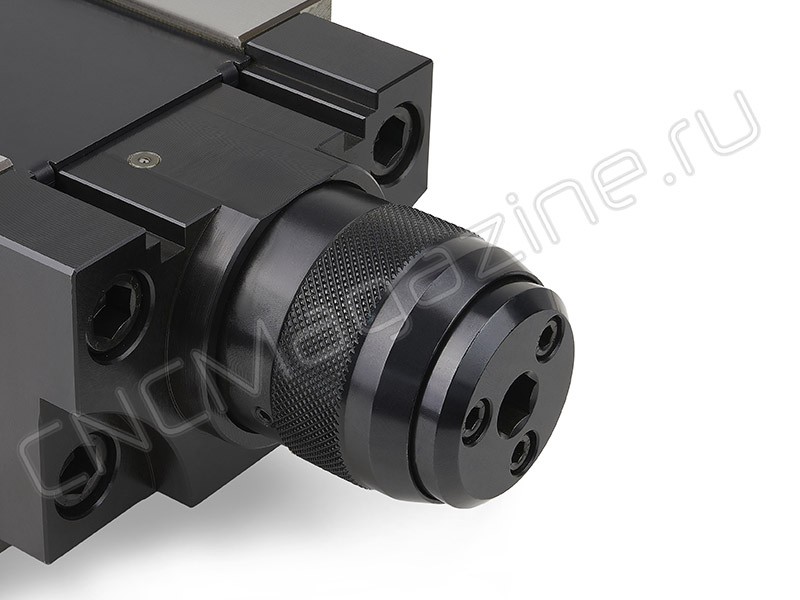

  • Ходовой винт с механическим усилителем;
  • Рукоятка (1 шт.);
  • Прижимы (4 шт.);
  • Заглушки (8 шт.);
  • Руководство по эксплуатации.

Накладные губки не входят комплектацию.

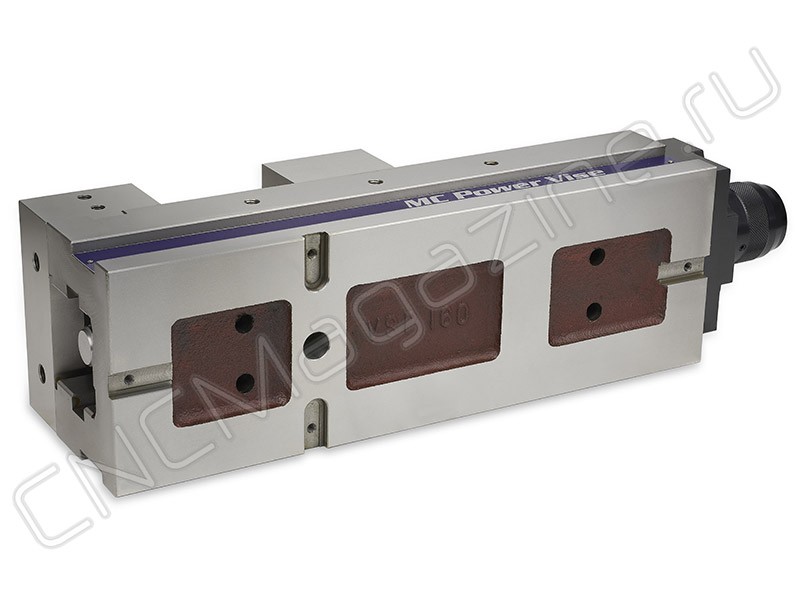

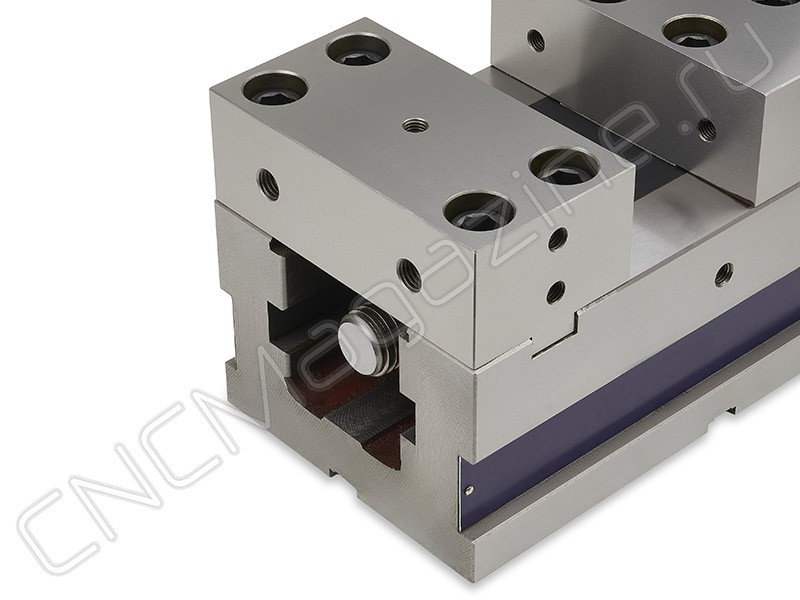

Конструктивно тиски серии VSP представляет собой монолитное основание с упором и подвижным прижимным блоком, который приводится в движение встроенным высокоэффективным гидравлическим приводом.

Прецизионные гидравлические тиски VSP используются для фиксации заготовки в горизонтальных и вертикальных обрабатывающих центрах, а также различных станках фрезерной, сверлильной, шлифовальной группы.

Преимущества гидравлических тисков VSP высокого давления:

  • Новая запатентованная разработка, мощная гидромеханическая система зажима постоянного давления с двойным усилием.
  • Встроенный гидравлический привод обеспечивает быструю и высокоточную фиксацию заготовки.
  • Сегментированный выбор усилия зажима.
  • Тиски имеют возможность боковой установки.
  • Большая производительность, в отличие от механических тисков. Рекомендуются для использования на крупносерийных производствах, а также при работах, требующих частой смены положения заготовки.
  • Высокая точность, большая сила и скорость зажима детали, что делает их эффективным решением для прецизионной металлообработки.
  • Гидравлическое прижимное устройство в передней части тисков воздействует на заготовку, обеспечивая ее прижим к плоскости направляющих, предотвращая тем самым наклон и подъем заготовки при обработке.
  • Корпус тисков с двойным усилием постоянного давления VSP имеет вертикальную ребристую конструкцию для повышения сопротивления корпуса изгибу. Он изготовлен из чугуна с хорошей пластичностью, а его прочность в 3 раза выше.
  • Встроенный механизм предотвращения приподнимания заготовки.
  • Подвижная пылезащитная крышка в углубленной канавке для предотвращения попадания стружки, которая может помешать работе тисков.
  • Гидравлический привод в сочетании с конструкцией зажимов позволяет создавать усилие более чем в 13 раз большее, чем в обычных тисках и достигать эффекта сильного зажима без скачков давления и без деформации заготовки.
  • Основание станочных тисков изготовлено из высокопрочного чугуна FCD-60.
  • Рабочие поверхности тисков и поверхности скольжения термически обработаны, их твердость достигает 45 HRC.
  • Оснастка износостойкая, высокоточная и имеет долгий срок службы.

Рекомендации по применению:

Если усилие зажима должно быть направлено от неподвижной губки, переставьте блок крепления ходового винта на противоположный торец корпуса и зафиксируйте четырьмя винтами. Разверните башмак подвижной губки.



Smax2
385



Технические характеристики:


Модель

VSP-160

A

150 мм

H

55 мм

L

615 мм

N

18 мм

X

23 мм

L1

490 мм

L2

150 мм

Вес

62.100 кг

Бренд

CNCM

Применение

для фрезерных и сверлильных станков для фрезерных станков

Вид оснастки

Тиски

Серия тисков

VSP

Усилие зажима

5000 кгс

Ширина губок, B

160 мм

Рабочий ход, Smax

300 мм

Материал тисков

Чугун

Особенности тисков

гидравлические неповоротные станочные (машинные) прецизионные (высокоточные)

Механизм позиционирования

Нет
