Патрон-тиски трехкулачковый самоцентрирующийся малой высоты VNBK-6

Артикул: 22275

Основные параметры

RUB_PRICE

123201

Вес

12.400 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Патрон-тиски трехкулачковый самоцентрирующийся малой высоты VNBK-6:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Диаметр основания 220 мм, диаметр патрона 170 мм, высота 58 мм. 3-х кулачковый патрон малой высоты для фрезерных станков. Проходное отверстие. Компактный, тонкий и при этом мощный фрезерный патрон-тиски на основании с механизмом зажима под 30°.

Конструкция патрона: спирально-реечный самоцентрирующийся. Посадка через фланец, стационарный зажимной патрон крепится в Т-образные пазы рабочей поверхности фрезерного стола с помощью стандартных сухарей, шпилек и гаек.

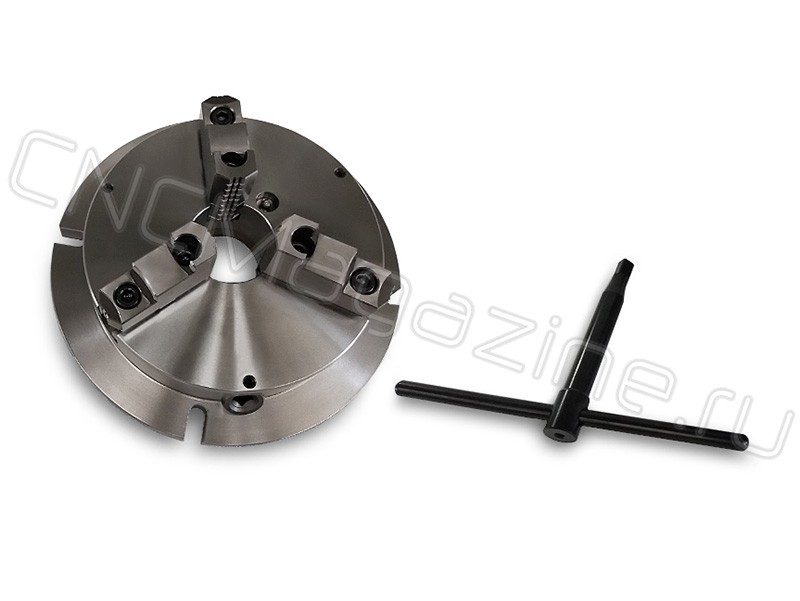

Конструкция трехкулачковых тисков типа VNBK позволяет надежно зажать заготовку и увеличить длину обработки благодаря небольшой высоте патрона. В комплект входит: патрон с основанием, ключ, реверсивные каленые кулачки 3 шт. Крепежные элементы приобретаются отдельно.

Особенности патрона VNBK:

Патрон имеет несколько мест для установки ключа по периферии наружного диаметра под углом 30°, что позволяет удобно вращать ручку и мощно зажать кулачки на заготовке.
Конструкция низкого патрона POWER SUPER THIN* (*мощный супертонкий) увеличивает допустимую длину в операциях механической обработки (свободный ход по оси Z).
Заготовка может быть зажата как за наружный диаметр на зажим, так и на разжим за внутренний диаметр. Макс. зажим наружного диаметра: Ø8-160. Макс. зажим внутреннего диаметра: Ø48-150.
Конструкция фланцевого типа облегчает операции загрузки и разгрузки. Фланец крепится в Т-образные пазы рабочей поверхности стола с помощью стандартных сухарей, шпилек и гаек.
Стационарный, неповоротный.
Имеет сквозное центральное отверстие для размещения длинной детали.
Конструкция зажима POWERFUL TYPE* (*мощный тип) может использоваться как с жесткими, так и с мягкими кулачками, в зависимости от задачи.
Экономит рабочее пространство станка.
На корпусе тисков имеется тавотница для шприцевания смазкой.

Внимание! Производитель калибрует кулачки в комплекте. Замена кулачков не рекомендуется и ведет к снижению точности.

Ручные 3-х кулачковые патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей во фрезерных, сверлильных, расточных станках, обрабатывающих центрах с ЧПУ. Оснастка оптимальна для горизонтальных фрезерных и сверлильных работ, также для обработки на наклоняемых столах.

Материал: шаровидный чугун.

Технические характеристики:

Модель	VNBK-6 патрон-тиски 3-х кулачковый
C	130
D	147
E	45
F	6
G	3-M10
H	68
J	26
K	40
L	220 мм
M	13
B1	58
B2	18
K1	10
L2	170
Вес	12.400 кг
Бренд	CNCM
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	VNBK
Материал тисков	Чугун
