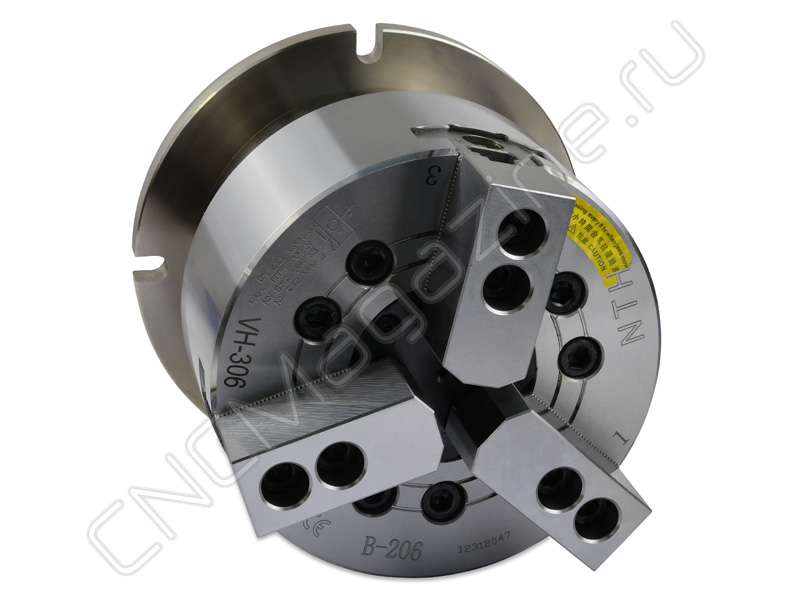

VH-306 патрон-тиски пневмо/гидравлический 3-х кулачковый со сквозным отверстием

Артикул: 35923

Основные параметры

RUB_PRICE

155688.75

Вес

22.500 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара VH-306 патрон-тиски пневмо/гидравлический 3-х кулачковый со сквозным отверстием:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Диаметр основания 194 мм, диаметр патрона 169 мм, высота 141 мм. Диапазон зажима: Ø12-168 мм. Максимальное давление 3.2 МПа (32 кгс/см2). 3-х кулачковый патрон для фрезерных станков. Проходное отверстие. Компактный и при этом мощный фрезерный патрон-тиски на основании.

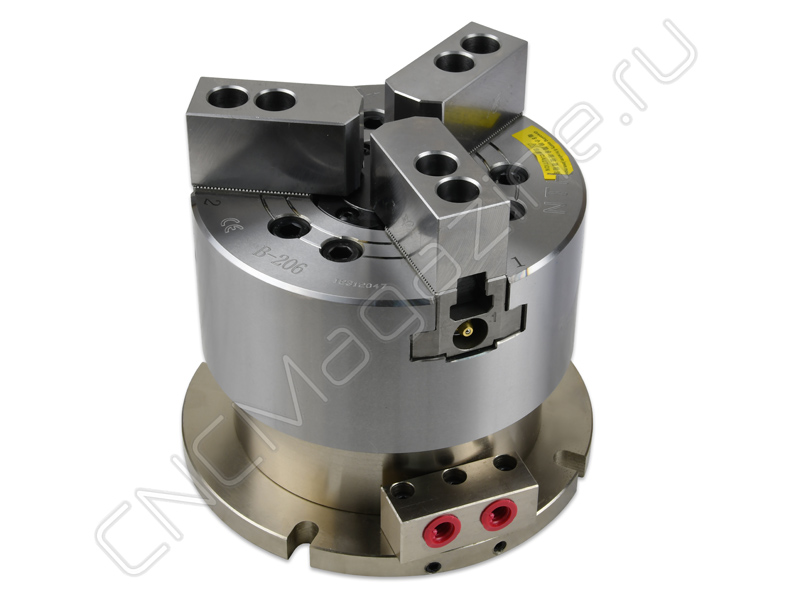

Конструкция патрона: пневмо/гидравлический самоцентрирующийся. Посадка через фланец, стационарный зажимной патрон крепится в Т-образные пазы рабочей поверхности фрезерного стола с помощью стандартных сухарей, шпилек и гаек.

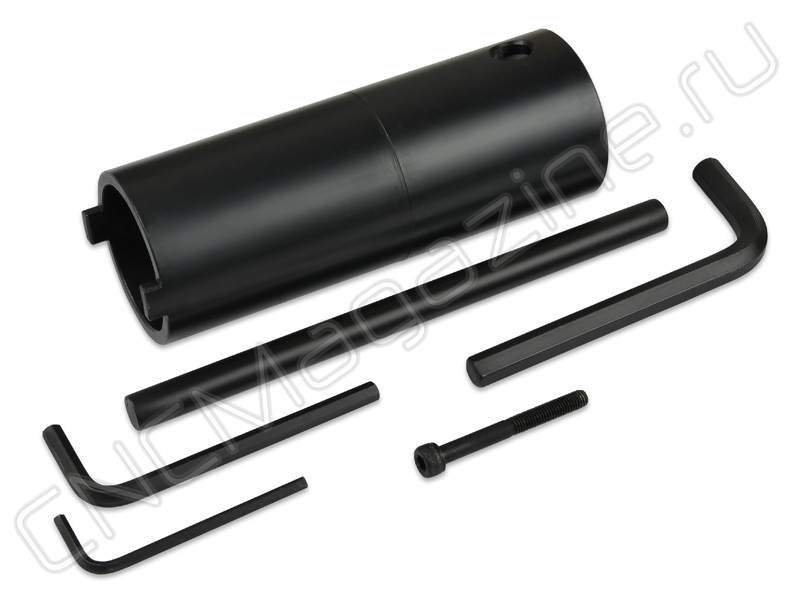

Конструкция трехкулачковых тисков типа VH обеспечивает надежное и точное зажатие заготовок, позволяет добиться высокой точности и минимизировать вибрации. В комплект входит: патрон, ключи, болт, кулачки 3 шт.

Оснастку можно подключить как к гидростанции, так и к пневмооборудованию. В варианте с пневмо: патрон-тиски серии VH подключаются к воздушной сети цеха со стандартным давлением 6 атм. Монтаж воздушных магистралей осуществляется с помощью быстросъемных разъёмов.

Для применения данных тисков в гидравлическом варианте возможно применение гидростанции с воздушным приводом. Т.е эта гидростанция подключается к воздушной магистрали цеха и используя давление воздуха как начальную силу, непосредственно усилие зажима создает уже гидравлика. Это очень интересная опция!

Усилие зажима изделия как в пневмо варианте, так и в гидравлическом, достаточное для надежной фиксации детали при обработке. Зажимное усилие тисков может регулироваться.

Особенности пневмо-гидравлического стационарного патрона-тисков VH:

Диапазон зажима: Ø12-168.
Конструкция фланцевого типа облегчает операции загрузки и разгрузки. Фланец крепится в Т-образные пазы рабочей поверхности стола с помощью стандартных сухарей, шпилек и гаек.
Универсален, может применяться для обработки различных форм и типов заготовок, в том числе цилиндрических, конических и других.
Прост в использовании, позволяет быстро производить операции по закреплению и освобождению деталей и заготовок.
Стационарный, неповоротный.

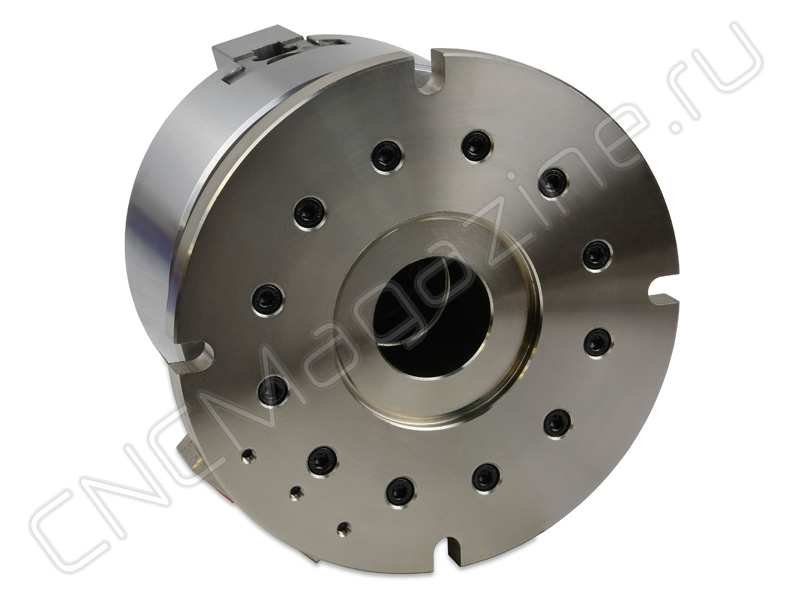

Имеет сквозное центральное отверстие для размещения длинной детали.
Экономит рабочее пространство станка.
На корпусе тисков имеется тавотница для шприцевания смазкой.

Пневмо-гидравлические 3-х кулачковые патроны-тиски подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей во фрезерных, сверлильных, расточных станках, обрабатывающих центрах с ЧПУ. Оснастка оптимальна для горизонтальных фрезерных и сверлильных работ, также для обработки на наклоняемых столах.

Материал: кованая сталь.

Технические характеристики:

Модель	VH-306 патрон-тиски трехкулачковый
C	80
D	180
E	45
F	5
H	20
J	31
K	37
L	194 мм
M	11
N	26 мм
Q	PT1/4
h	178 мм
B1	141
B2	14
D1	145 мм
L2	169
N1	63.9 мм
h2	81 мм
Вес	22.500 кг
Бренд	CNCM
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	VH
Материал тисков	Сталь
