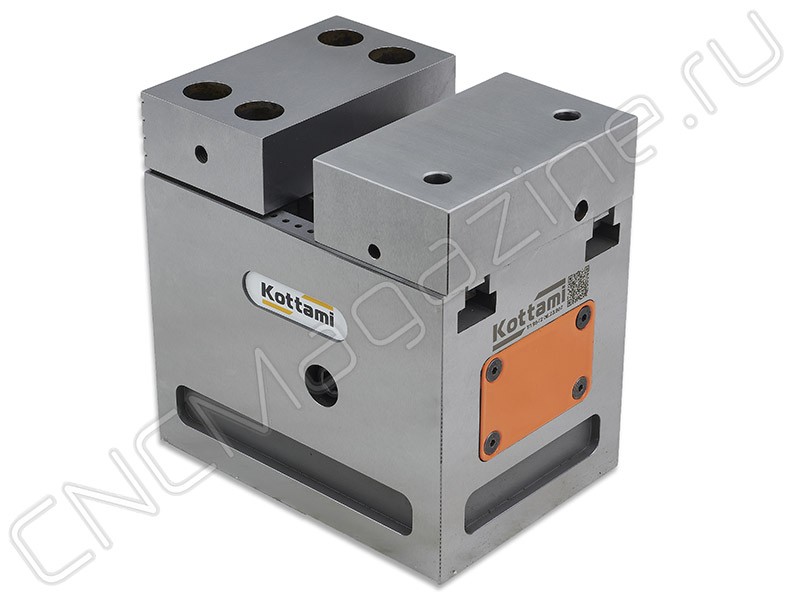

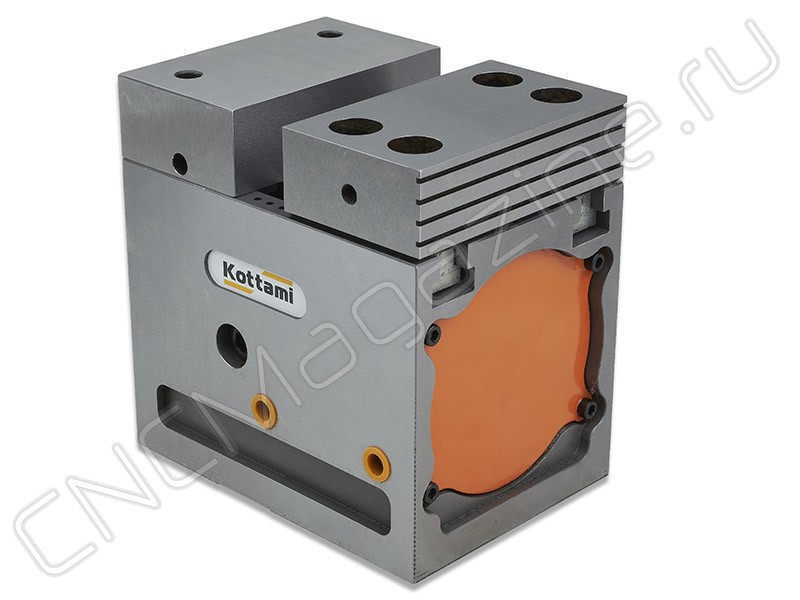

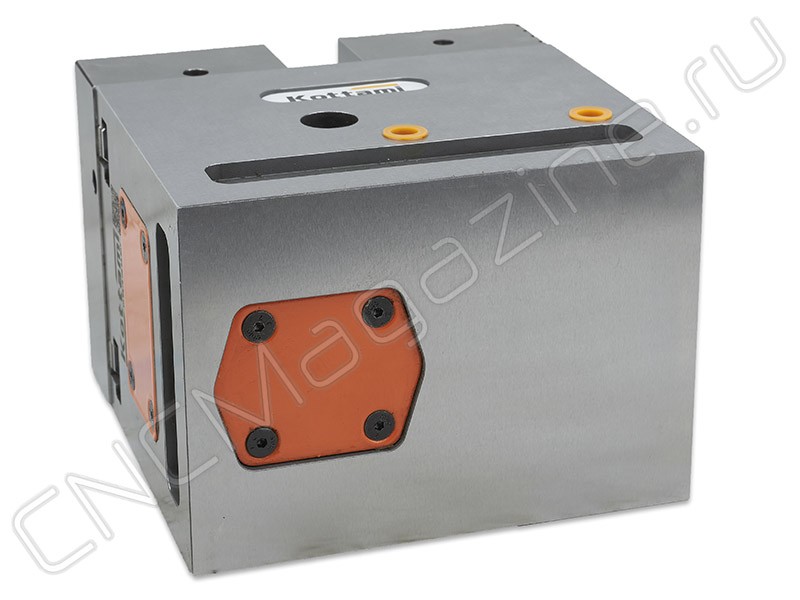

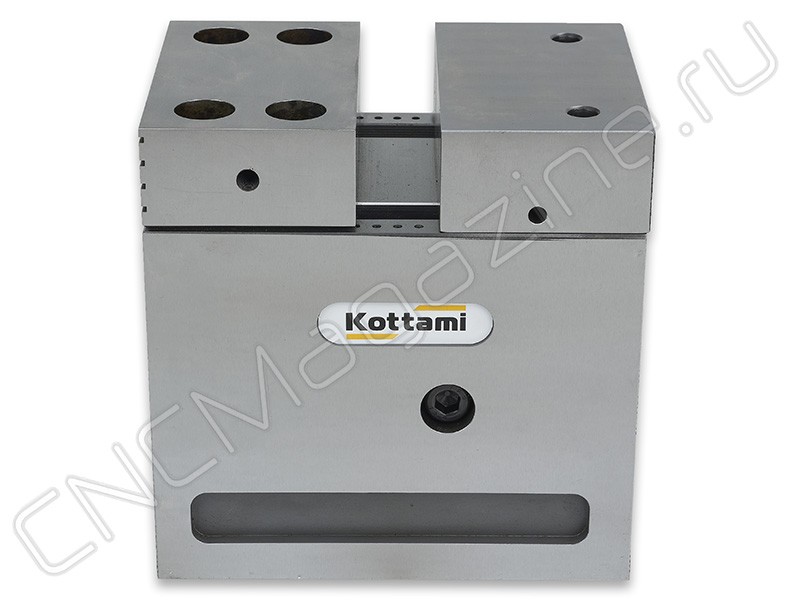

Тиски пневматические 95-Г2 Kottami
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте

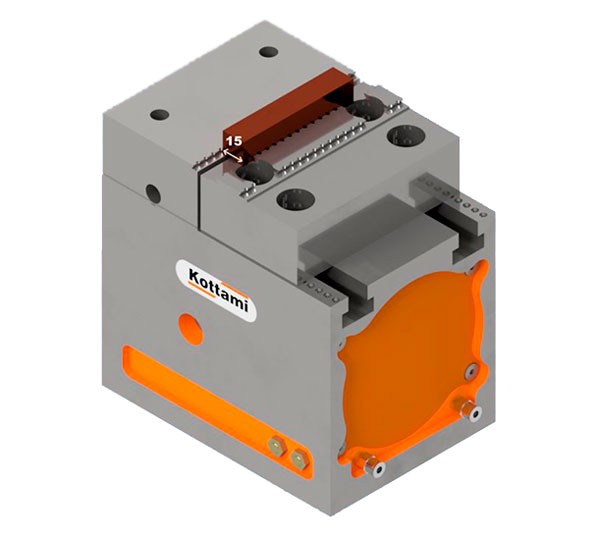

Пневматические тиски KOTTAMI 95-Г2 с усилием зажатия 700 - 5780 кг, с высокой степенью защиты. Предназначены для сверления, фрезерования, расточных работ, применяются при слесарных работах. Могут использоваться на 5-ти осевых станках, в автоматизированных системах обработки ЧПУ. Корпус изготавливается из цельного куска металла, что делает их более жесткими. Отлично зарекомендовали себя при "жесткой" работе и при обработке "мягких" металлов за счет регулировки давления зажима. Размеры губок и упора 118х70 мм. Повторяемость позиционирования деталей - 0,002 мм. Рабочее давление: 1 - 8 бар. Ход губки - 3 мм. Габариты, мм: 166х120х168.
Преимущества использования тисков ТП 95-Г2:
- Увеличение производительности оборудования на 20-40% за счёт легкой и быстрой смены деталей, уменьшение усталости работника, что дает возможность одному оператору обслуживать большее количество станков.
- Стабильное усилие зажима детали.
- Возможность плавного регулирования силы зажима от 700 до 5780 кг с помощью регулятора давления.
|
Давление воздуха,бар |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
5.5 |
6 |
6.6 |
7 |
7.5 |
8 |
|
Усилие зажима детали, кг |
700 |
1000 |
1500 |
1800 |
2100 |
2500 |
2900 |
3300 |
3600 |
4000 |
4300 |
4700 |
5000 |
5500 |
5780 |
- Конструкционные особенности рабочей губки полностью исключают её поднятие при зажиме детали.
- Клиновой механизм обеспечивает зажатие детали даже при остановке подачи воздуха
- Высокая жесткость конструкции

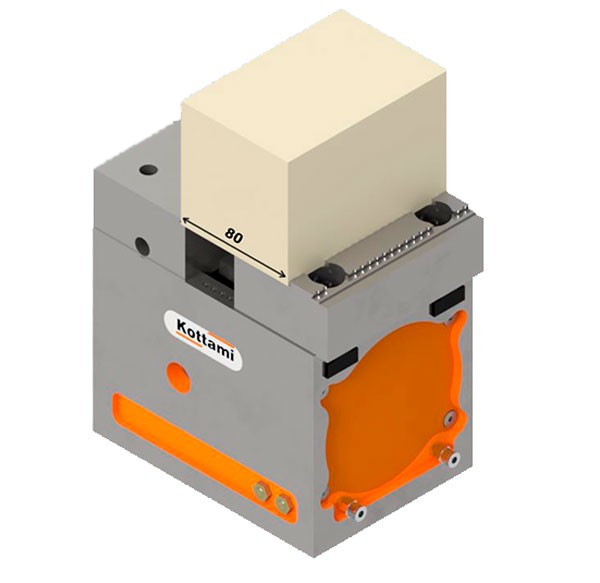

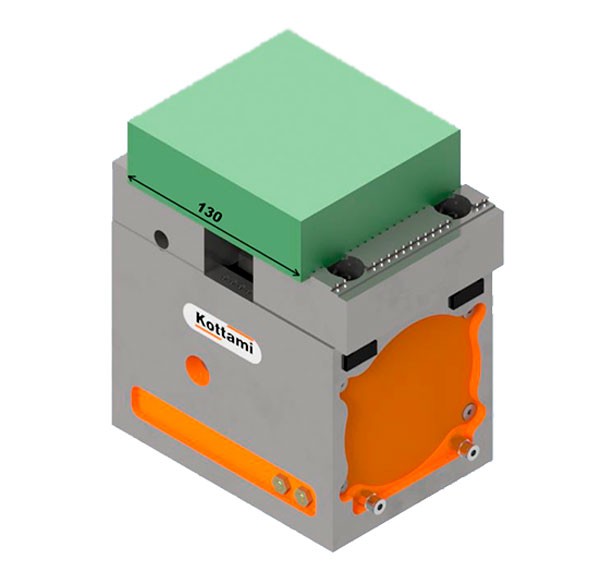

- Специальная комплектность тисков позволяет изменить направление губки в противоположную сторону для зажатия большей детали с минимальным вылетом над губкой.
- Использование без постоянного давления воздуха, воздушные магистрали не мешают в рабочей зоне станка.
- Возможность поставить тиски в разных плоскостях для обработки деталей

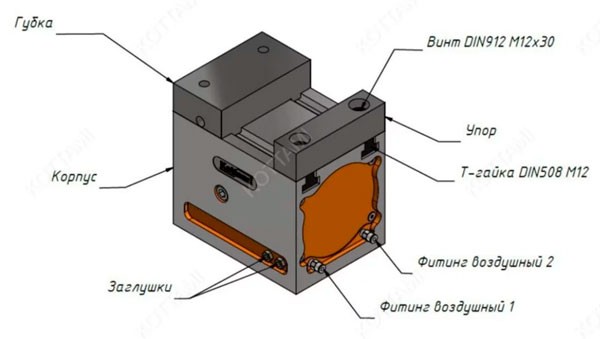

- Фитинги для подачи подготовленного (с парами масла) воздуха устанавливаются на любую из трех боковых сторон тисков, оставшиеся каналы пневмоподачи заглушаются винтами М4.

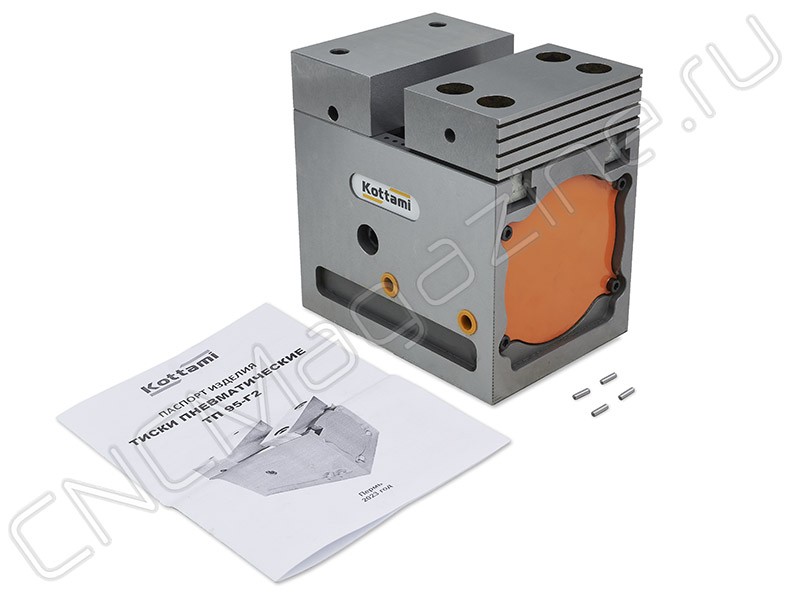

В комплект поставки входят:
- Губка – 1 шт.
- Упор – 1 шт.
- Штифт – 4 шт.
- Паспорт изделия.
Обзор от нашего технолога:
Технические характеристики:
Модель | Тиски пневматические 95-Г2 |
H | 36 мм |
L | 166 мм |
H3 | 132 мм |
Вес | 22.900 кг |
Бренд | Kottami |
Применение | для 5-осевой обработки для фрезерных и сверлильных станков для фрезерных станков |
Вид оснастки | Тиски |
Серия тисков | Тиски пневм. Kottami |
Усилие зажима | 5780 кгс |
Ширина губок, B | 118 мм |
Рабочий ход, Smax | 70 мм |
Особенности тисков | пневматические неповоротные прецизионные (высокоточные) |
