Тиски станочные глобусные трехповоротные QW100

Артикул: 08517

Основные параметры

RUB_PRICE

47405.25

Вес

31.000 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Тиски станочные глобусные трехповоротные QW100:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

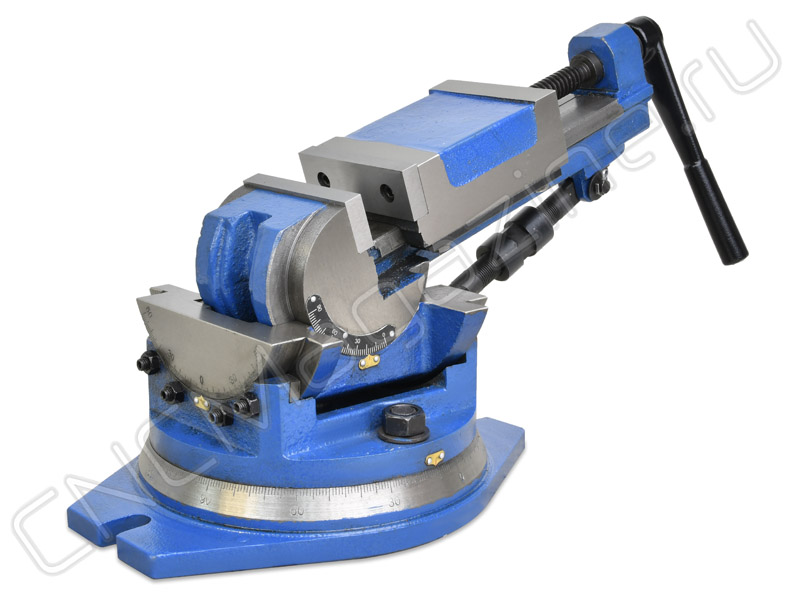

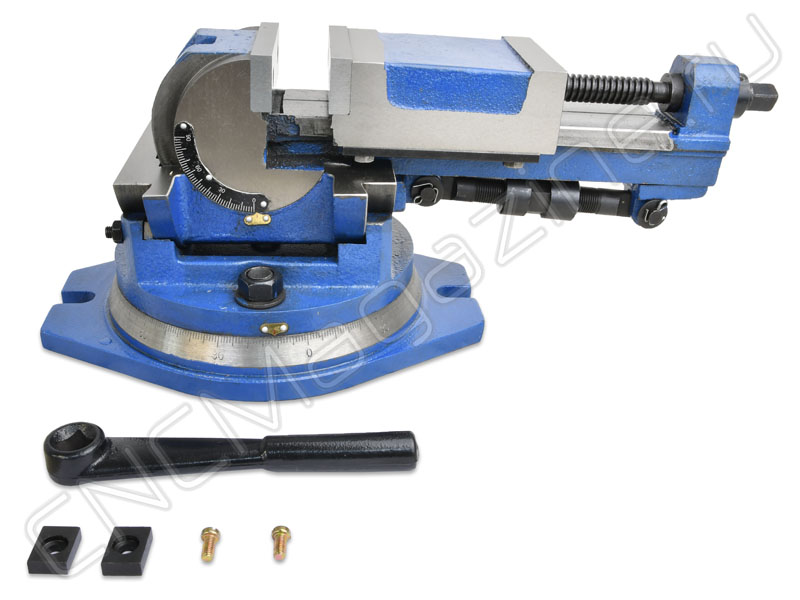

Тиски станочные глобусные трехосевые. Тип 3412. Габаритные размеры 510x340x250 мм. Ширина губок 100 мм. Поворотное основание 360°. Угол подъема вперед до 90 градусов. Угол наклона влево и вправо до 45 градусов. Расстояние между крепежными отверстиями 250 мм.

Внимание! Данные тиски не предназначены, для силового использования.

Тиски QW100 изготовлены из высококачественного чугуна, прочные и долговечные. Используются на фрезерных, шлифовальных и других станках, предназначенных для обработки металла, а также для проведения измерительных или разметенных работ.

Параллельность 0.025 мм/ 100 мм.
Перпендикулярность 0.025 мм.

Установка положения производится поворотом тисков в трех осях:

поворотом на основании;
наклоном;
по поперечным скользящим салазкам.

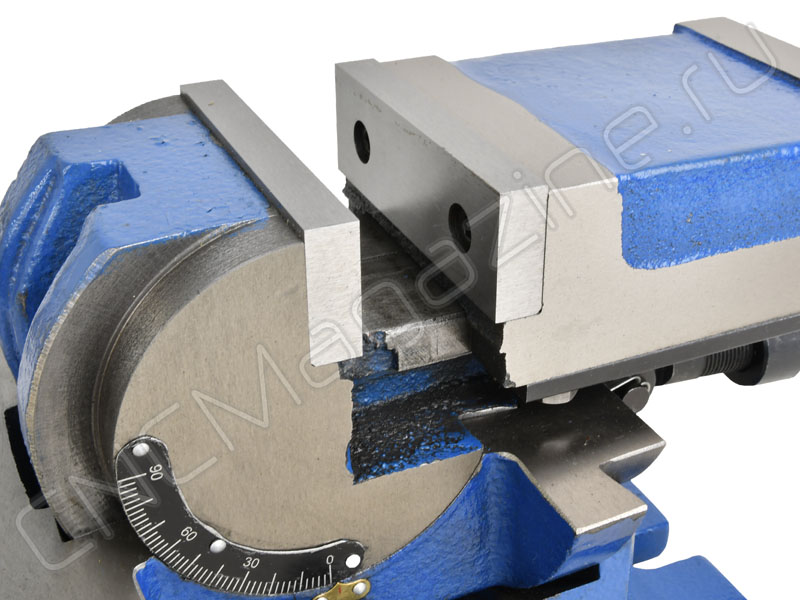

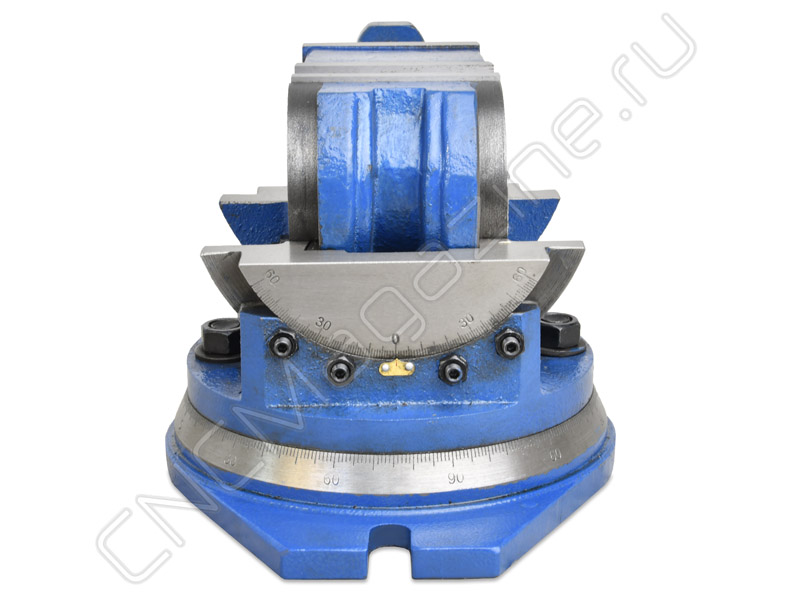

Сменные стальные губки отшлифованы и закалены. Тиски снабжены шкалой лимба с делением в 1° на поворотном основании 360° и шкалой с делением в 2° для регулировки наклона до 90°. Точная настойка наклона производится гайкой, положение фиксируется винтами. Поперечные салазки для наклона тисков влево и вправо до 45° также снабжены градуировкой с делением в 1°. Движение губок возможно от полного их смыкания до максимального рабочего хода для модели.

Видео-обзор на тиски серии QW CNCM:

Технические характеристики:

Модель	QW100 тиски глобусные станочные
H	40 мм
L	463 мм
Вес	31.000 кг
Бренд	CNCM
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	QW
Ширина губок, B	100 мм
Рабочий ход, Smax	105 мм
Материал тисков	Чугун
Особенности тисков	поворотные с поворотным основанием поворотно-наклоняемые синусные станочные (машинные) глобусные трехосевые градуировка шкалы лимба
Механизм позиционирования	Поворотный;3-х осевой
