Тиски станочные QMN16160N

Артикул: 20018

Основные параметры

RUB_PRICE

29805.3

Вес

30.000 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Тиски станочные QMN16160N:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

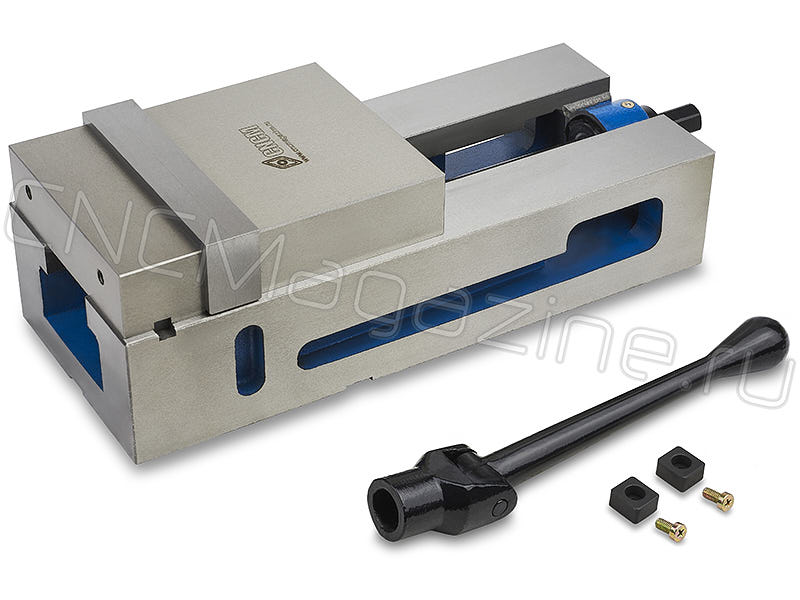

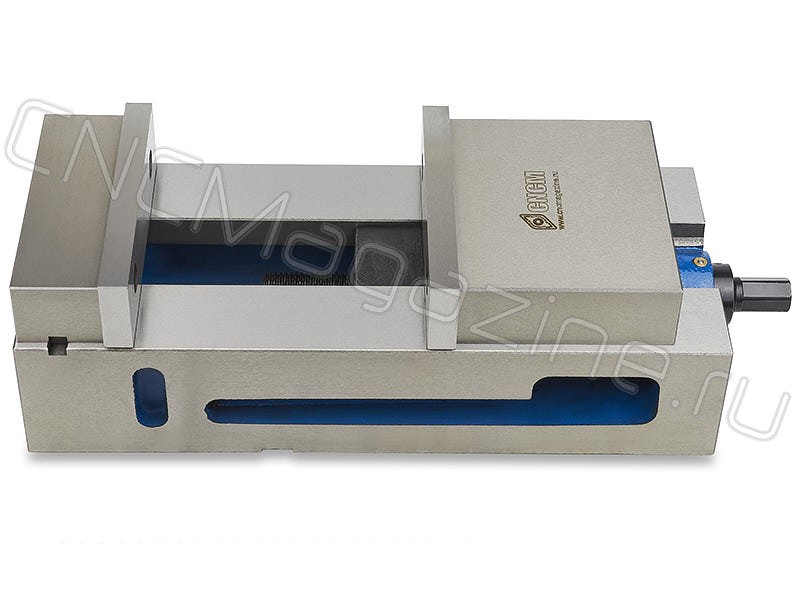

Тиски машинные QMN16160N, ширина губок 160 мм. Ширина установочного паза 18 мм. Размер шпонки 20х18х10.9 мм (ДхШхТ).

Прочные и точные тиски для станков, обрабатывающих центров, шлифовальных станков, с ЧПУ.

Отклонение по плоскостям: ≤0.015 мм/100 мм
Параллельность: ≤0.03 мм/100 мм
Перпендикулярность: ≤0.03 мм.

Особенности модели:
1. Высокоточные станочные жестко фиксирующие тиски.
2. Корпус из чугуна с шаровидным графитом для высокой прочности и стабильности.
3. Благодаря параллельности и перпендикулярности корпуса тиски можно размещать как на основании, так и на боковую сторону.
4. Рабочие поверхности закалены свыше HRC45 для лучшей износостойкости.

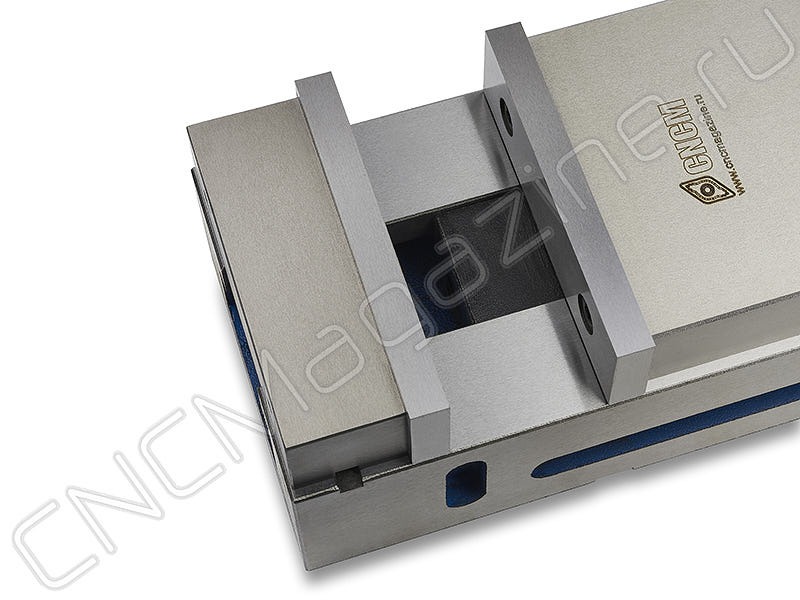

5. Неподвижная губка прочно соединена с корпусом, что повышает прочность оснастки.
6. Специальный сферический элемент в подвижной губке направляет зажимное усилие вниз, что предотвращает выдавливание заготовок при продольном горизонтальном воздействии, и позволяет избежать деформации поверхности.

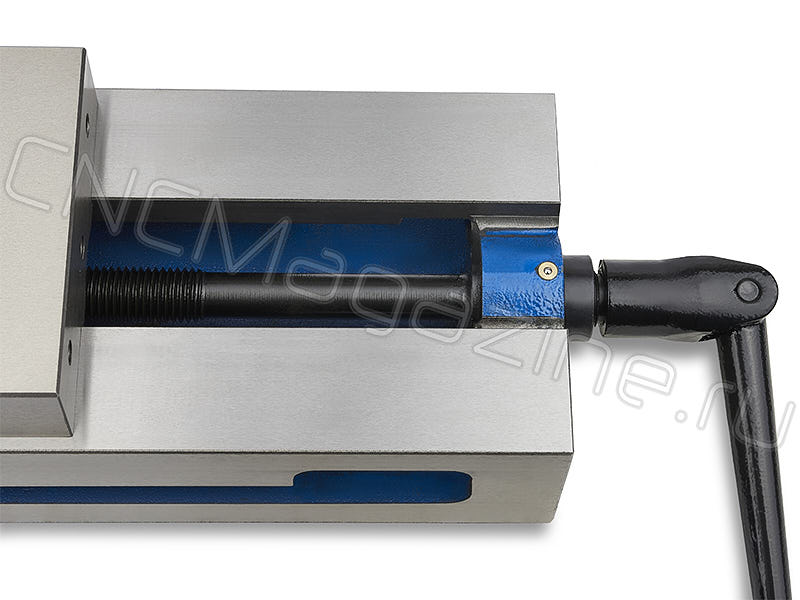

7. На валу установлен игольчатый подшипник, что позволяет без труда вращать рукоятку, получая максимальные усилия зажима.

Тиски позволяют закрепить заготовки различных габаритов в соответствии с 4-мя положениями накладок губок тисков. Три дополнительных положения губок подходят для зажима листовых материалов или небольших по толщине заготовок. Внимание! Жесткость фиксации в данных случаях определяется только винтами и площадь зажима ограничена.

L1	L2 (Smax)	L3	L4
390	191	254	325

Примечание: Рукоятка входит в комплект.

Технические характеристики:

Модель	QMN16160N тиски станочные
H	45 мм
L	445 мм
N	18 мм
h	122.2 мм
h2	127.6 мм
Вес	30.000 кг
Бренд	CNCM
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	QM16N
Усилие зажима	3000 кгс
Ширина губок, B	160 мм
Рабочий ход, Smax	191 мм
Материал тисков	Чугун
Особенности тисков	неповоротные станочные (машинные) прецизионные (высокоточные)
Механизм позиционирования	Нет
