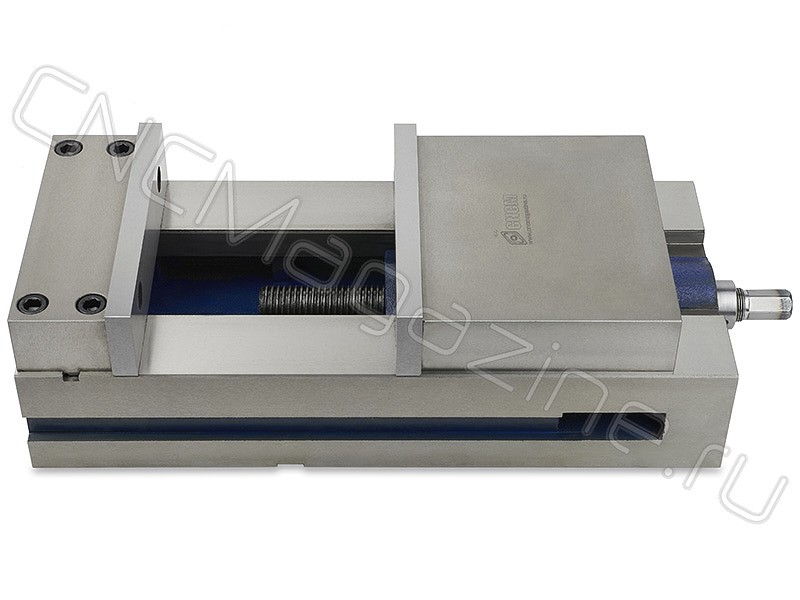

Тиски машинные QM16200N, ширина губок 200 мм. Габаритные размеры 510х201х136 мм. Толщина губок 15.8 мм. Ширина установочного паза 18 мм. Размер шпонки 19.8х17.9х11 мм (ДхШхТ).

Прочные и точные тиски для станков, обрабатывающих центров, шлифовальных станков, с ЧПУ.

Отклонение по плоскостям: ≤0.015 мм/100 мм
Параллельность: ≤0.03 мм/100 мм
Перпендикулярность: ≤0.03 мм.

Особенности модели:
1. Высокоточные станочные жестко фиксирующие тиски.
2. Корпус из чугуна с шаровидным графитом для высокой прочности и стабильности.
3. Благодаря параллельности и перпендикулярности корпуса тиски можно размещать как на основании, так и на боковую сторону.
4. Рабочие поверхности закалены свыше HRC45 для лучшей износостойкости.

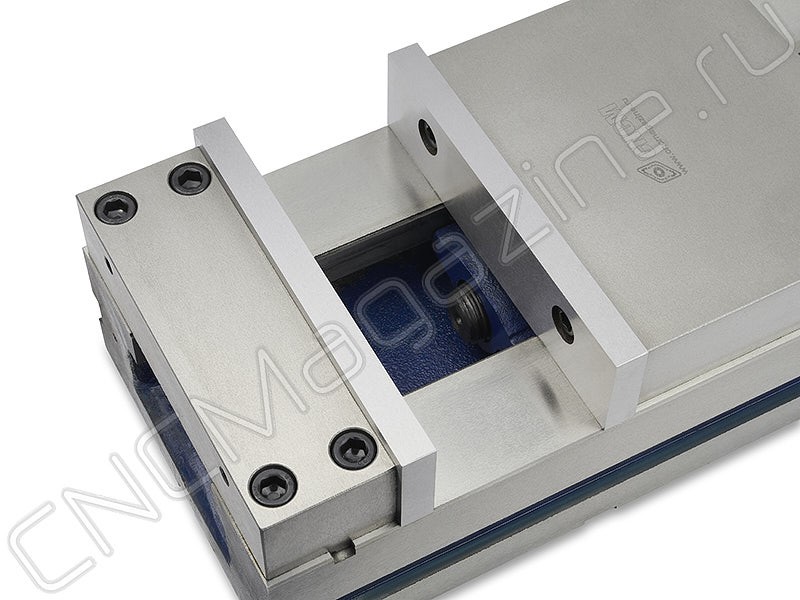

5. Неподвижная губка прочно соединена с корпусом, что повышает прочность оснастки.
6. Специальный сферический элемент в подвижной губке направляет зажимное усилие вниз, что предотвращает выдавливание заготовок при продольном горизонтальном воздействии, и позволяет избежать деформации поверхности.

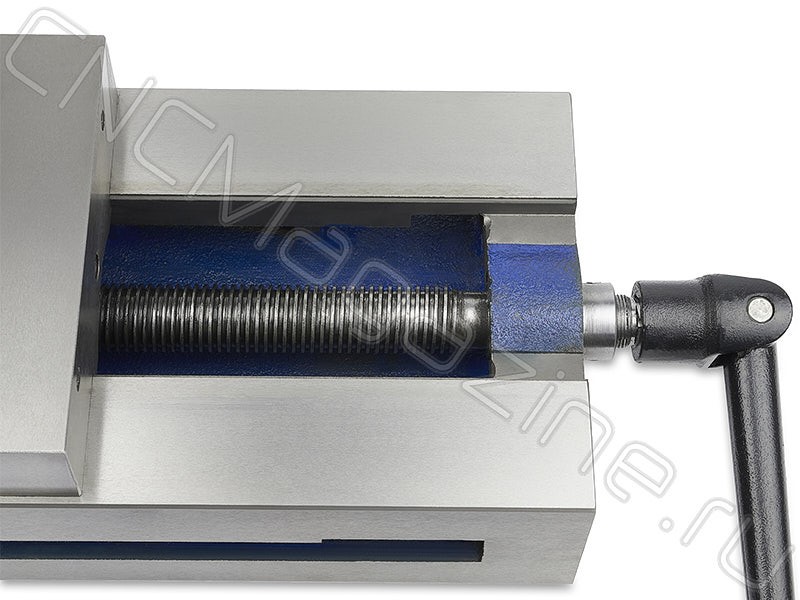

7. На валу установлен игольчатый подшипник, что позволяет без труда вращать рукоятку, получая максимальные усилия зажима.

Тиски позволяют закрепить заготовки различных габаритов в соответствии с 4-мя положениями накладок губок тисков. Три дополнительных положения губок подходят для зажима листовых материалов или небольших по толщине заготовок. Внимание! Жесткость фиксации в данных случаях определяется только винтами и площадь зажима ограничена.

L1	L2 (Smax)	L3	L4
469	198	284	383

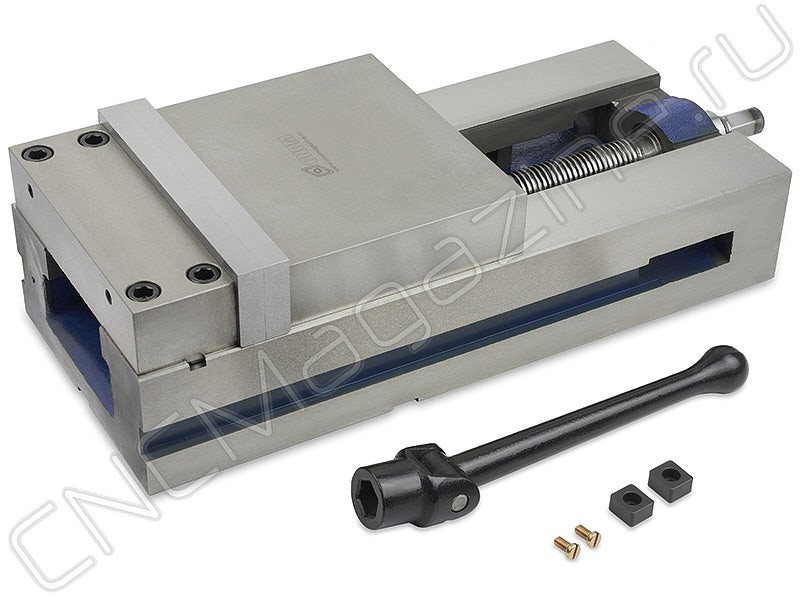

Примечание: Рукоятка входит в комплект.

Технические характеристики:

Модель	QM16200N тиски станочные
H	50 мм
L	510 мм
N	18 мм
h	128.6 мм
h2	136 мм
Вес	48.200 кг
Бренд	CNCM
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	QM16N
Усилие зажима	3000 кгс
Ширина губок, B	200 мм
Рабочий ход, Smax	198 мм
Материал тисков	Чугун
Особенности тисков	губки переставляются неповоротные станочные (машинные) прецизионные (высокоточные)
Механизм позиционирования	Нет
