Тиски станочные QM16125N

Артикул: 16314

Основные параметры

RUB_PRICE

19908.45

Вес

15.100 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Тиски станочные QM16125N:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

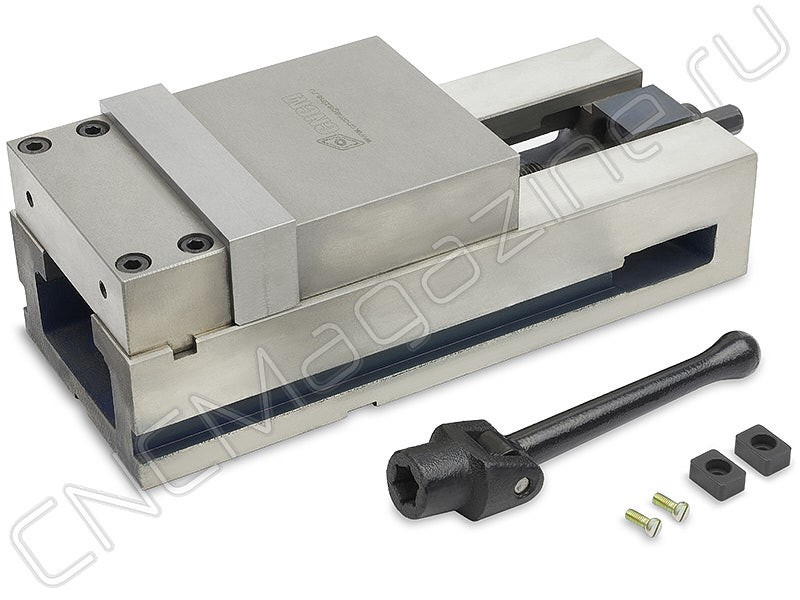

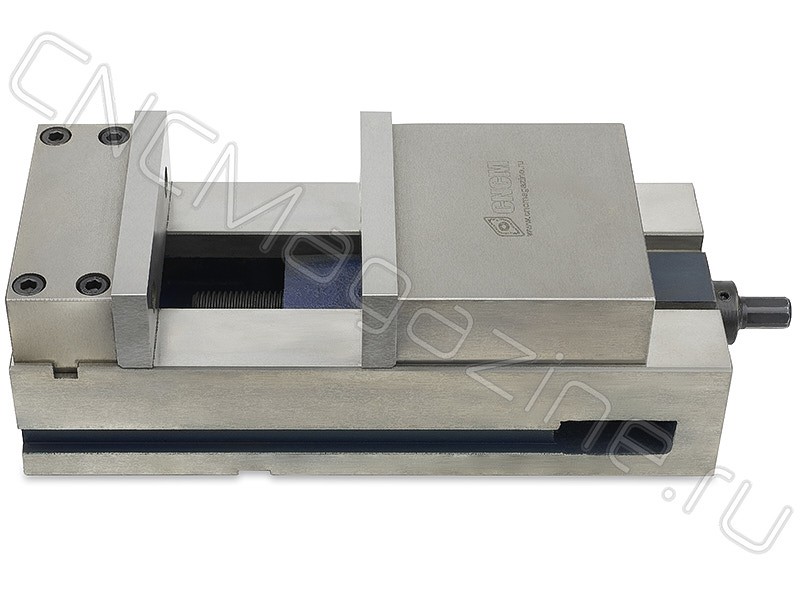

Тиски машинные QM16125N, ширина губок 125 мм. Габаритные размеры 307х126х106 мм. Толщина губок 14.2 мм. Ширина установочного паза 14 мм. Размер шпонки 20х14х9.3 мм (ДхШхТ).

Прочные и точные тиски для станков, обрабатывающих центров, шлифовальных станков, с ЧПУ.

Отклонение по плоскостям: ≤0.015 мм/100 мм
Параллельность: ≤0.03 мм/100 мм
Перпендикулярность: ≤0.03 мм.

Особенности модели:
1. Высокоточные станочные жестко фиксирующие тиски.
2. Корпус из чугуна с шаровидным графитом для высокой прочности и стабильности.
3. Благодаря параллельности и перпендикулярности корпуса тиски можно размещать как на основании, так и на боковую сторону.
4. Рабочие поверхности закалены свыше HRC45 для лучшей износостойкости.
5. Неподвижная губка прочно соединена с корпусом, что повышает прочность оснастки.
6. Специальный сферический элемент в подвижной губке направляет зажимное усилие вниз, что предотвращает выдавливание заготовок при продольном горизонтальном воздействии, и позволяет избежать деформации поверхности.

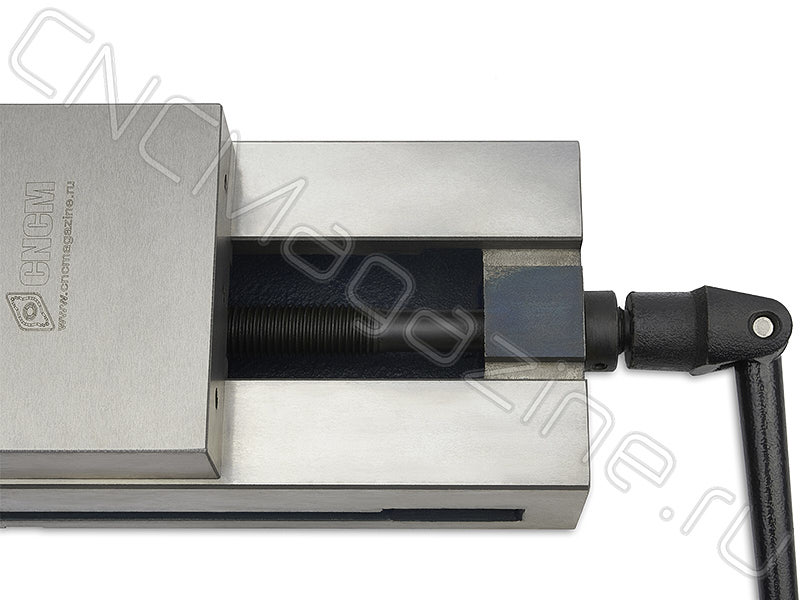

7. На валу установлен игольчатый подшипник, что позволяет без труда вращать рукоятку, получая максимальные усилия зажима.

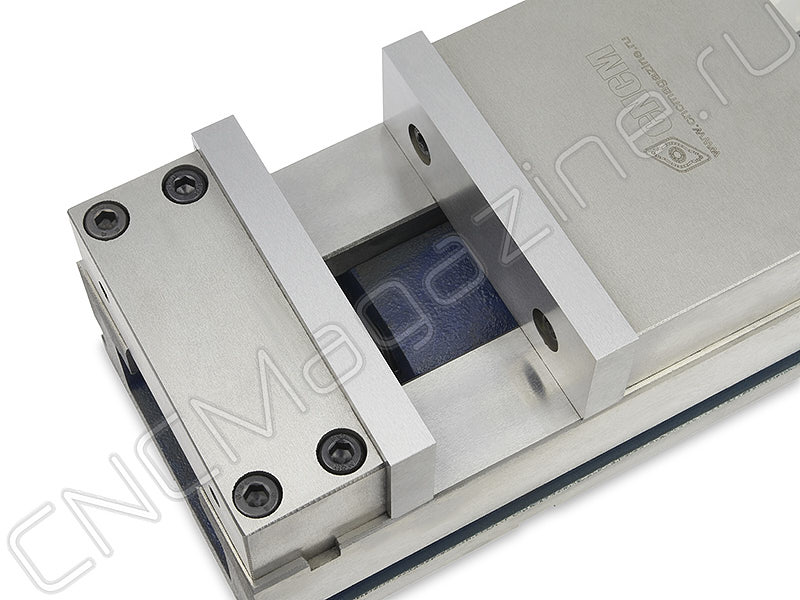

Тиски позволяют закрепить заготовки различных габаритов в соответствии с 4-мя положениями накладок губок тисков. Три дополнительных положения губок подходят для зажима листовых материалов или небольших по толщине заготовок. Внимание! Жесткость фиксации в данных случаях определяется только винтами и площадь зажима ограничена.

L1	L2 (Smax)	L3	L4
299	102	170	231

Примечание: Рукоятка входит в комплект.

Технические характеристики:

Модель	QM16125N тиски станочные
H	40 мм
L	340 мм
N	14 мм
h	100.5 мм
h2	105.4 мм
Вес	15.100 кг
Бренд	CNCM
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	QM16N
Усилие зажима	3000 кгс
Ширина губок, B	125 мм
Рабочий ход, Smax	102 мм
Материал тисков	Чугун
Особенности тисков	губки переставляются неповоротные станочные (машинные)
Механизм позиционирования	Нет
