Тиски станочные поворотные жестко фиксирующие QM16160X

Артикул: 08514

Основные параметры

RUB_PRICE

27307.8

Вес

35.000 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Тиски станочные поворотные жестко фиксирующие QM16160X:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

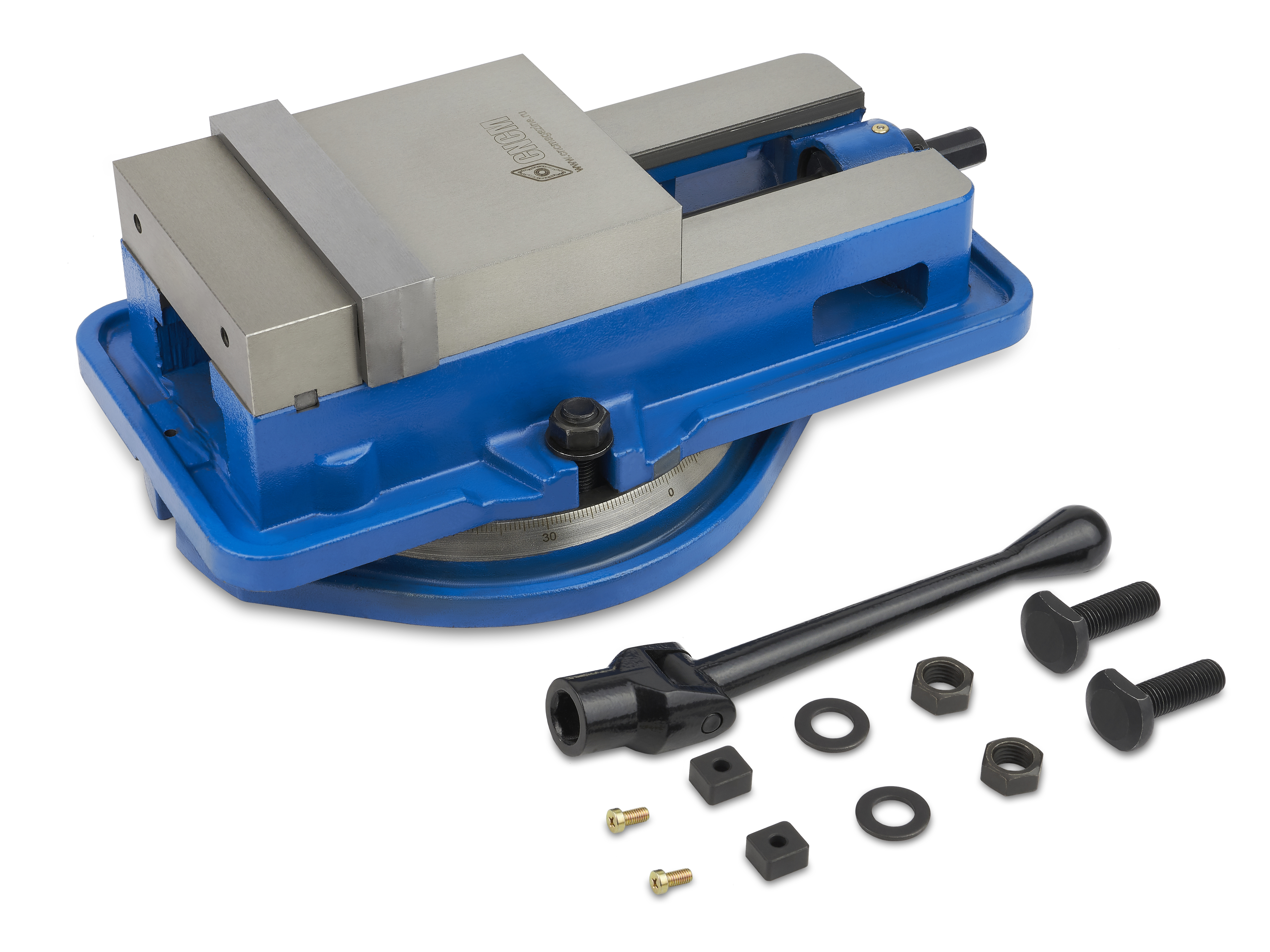

Тиски станочные серии QM с поворотным основанием жестко фиксирующие. Тип 3418. Габаритные размеры 415х279х154 мм. Ширина губок 160 мм. Толщина губок 16.1 мм. Размер шпонки 20х18х10.9 мм (ДхШхТ). Паз крепления к столу 18.5 мм.

Параллельность: 0.05/100 мм.
Перпендикулярность: 0.05 мм.

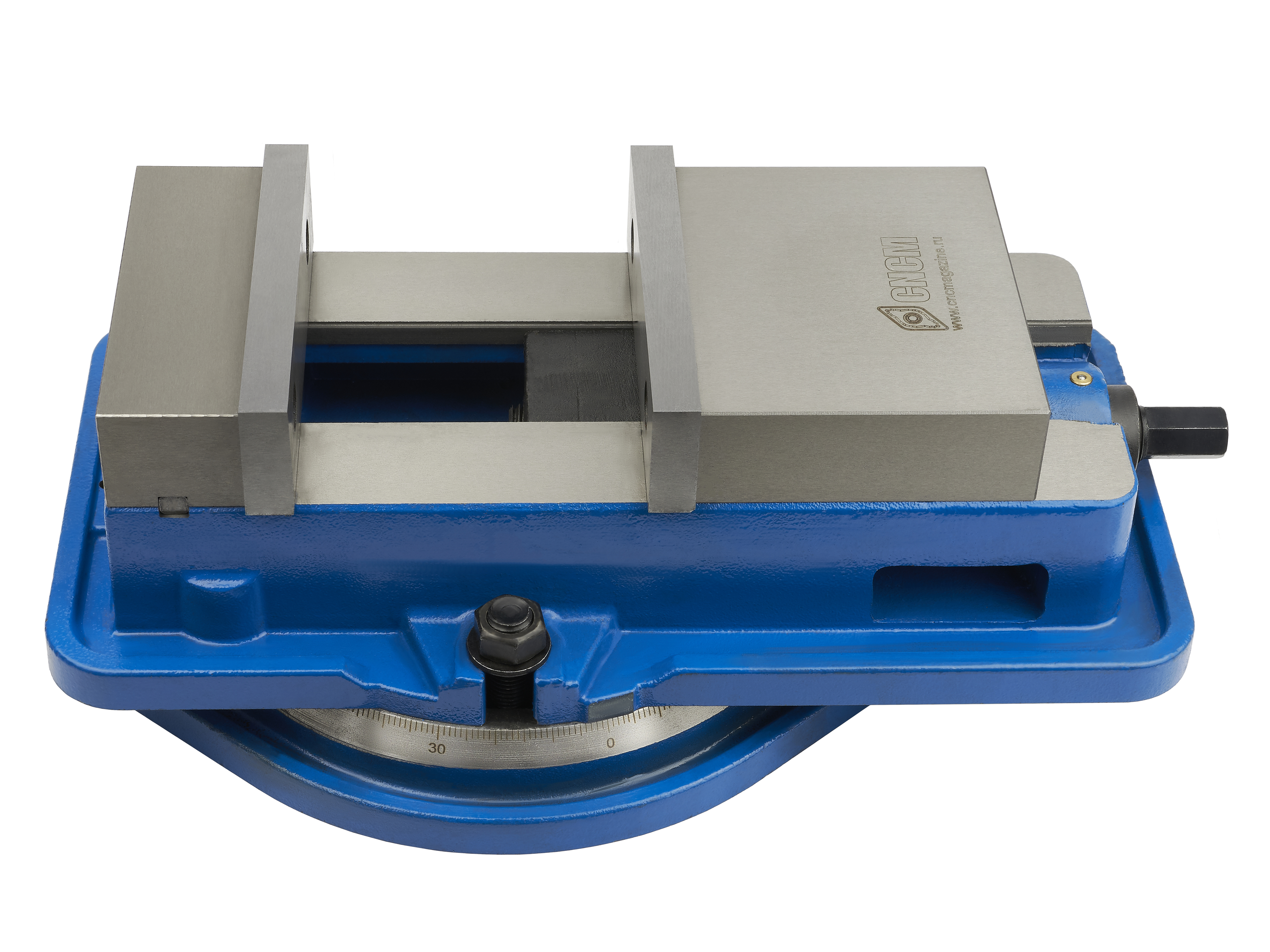

Поворотное основание 360° со шкалой лимба.

Тиски станочные серии QM широко используются на прецизионных шлифовальных, сверлильных и фрезерных станках, особенно хорошо подходят для чистовых операций.
Специальный сферический сегмент в подвижных губках оказывает вертикальное силовое воздействие, направленное вниз, когда тиски зажимают заготовку (продольное горизонтальное усилие сжатия заготовки). Данная конструкция тисков позволяет избежать приподнимания заготовки при ее зажиме и предотвращает деформацию формы поверхности.

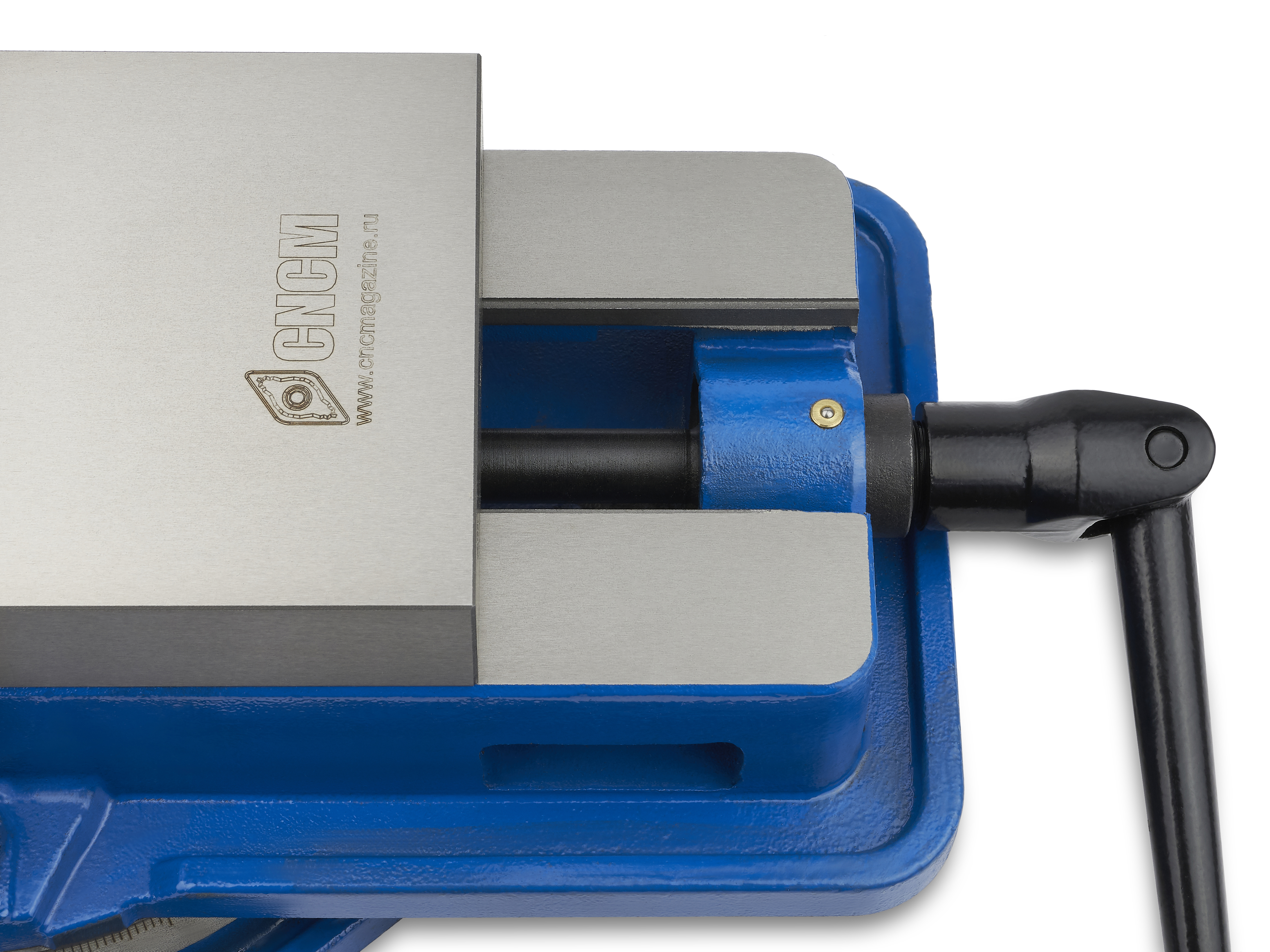

Вал зажимного винта опирается на игольчатый подшипник, что обеспечивает большую плавность хода винта. Винт защищен от попадания грязи и стружки.

Имеется паз в поворотном основании тисков и места крепления установочных шпонок для точного позиционирования оснастки. Сняв поворотное основание, тиски можно использовать как неповоротные, закрепив их установочными шпонками (есть два поперечных паза).

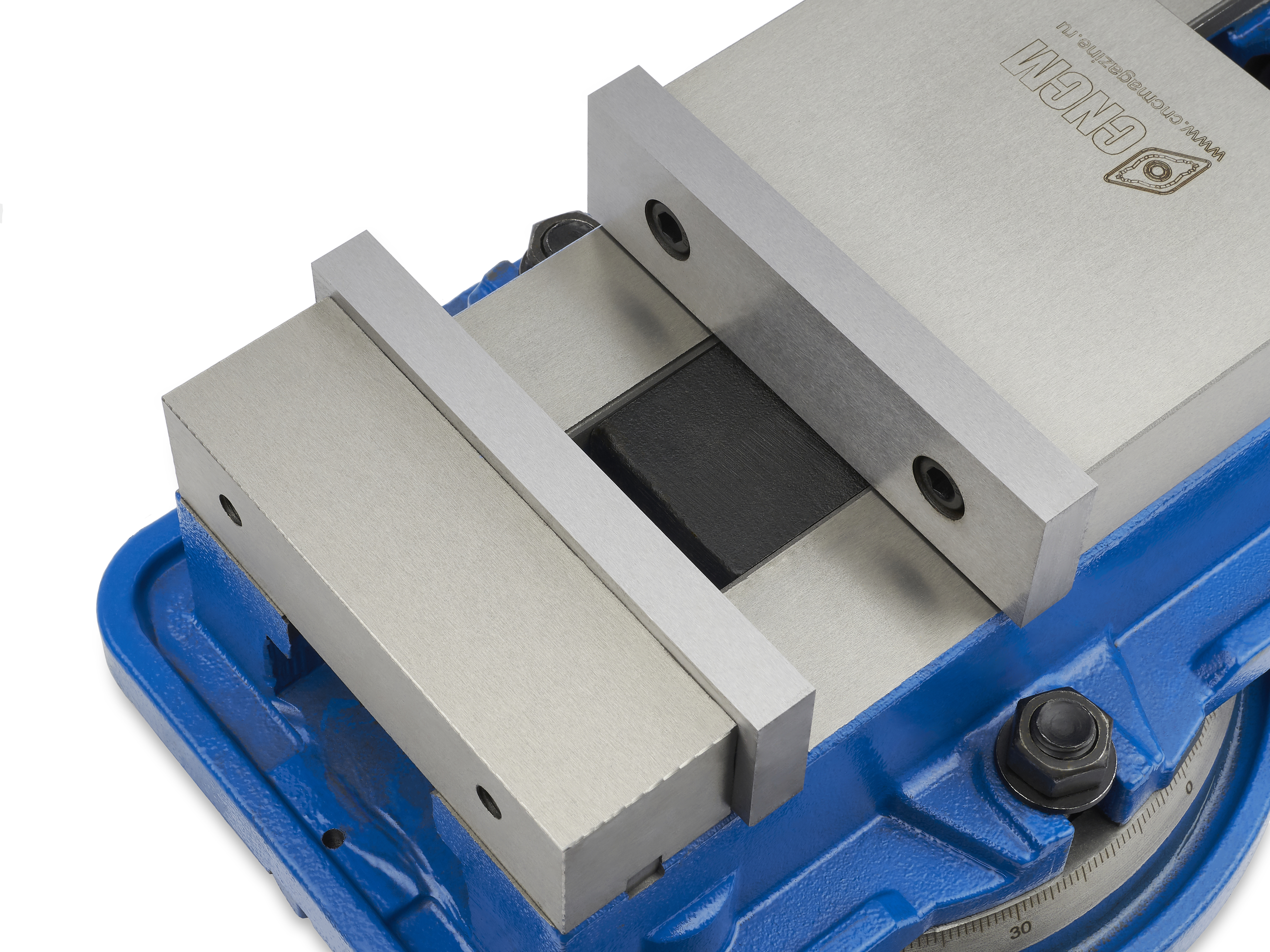

Съемные губки отшлифованы и закалены, что обеспечивает их долговечность и сохранение точности при работе.

Тиски позволяют закрепить заготовки различных габаритов в соответствии с 4-мя положениями накладок губок тисков. Три дополнительных положения губок подойдут для зажима листовых материалов или небольших по толщине заготовок. Обратите внимание, что жесткость фиксации в данных случаях определяется только винтами и площадь зажима получается небольшая.

Тиски не предназначены для парной работы, для этого необходимо использовать серии GT (CNCM), Standard (Gerardi).

L1	L2 (Smax)	L3	L4
360	160	214	286

Технические характеристики:

Модель	QM16160X тиски станочные поворотные
H	45 мм
L	438 мм
N	17 мм
T	225 мм
H1	115 мм
T1	279 мм
Вес	35.000 кг
Бренд	CNCM
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	QM
Усилие зажима	3000 кгс
Ширина губок, B	160 мм
Рабочий ход, Smax	160 мм
Материал тисков	Чугун
Особенности тисков	губки переставляются поворотные с поворотным основанием станочные (машинные) градуировка шкалы лимба
Механизм позиционирования	Поворотный
