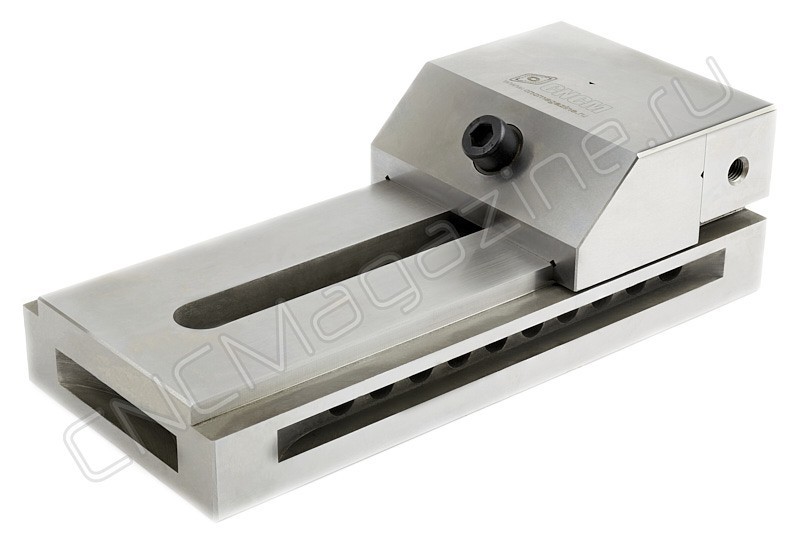

Тиски станочные лекальные QKG150B

Артикул: 15556

Основные параметры

RUB_PRICE

51800.85

Вес

25.100 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Тиски станочные лекальные QKG150B:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Тиски станочные прецизионные, лекальные. Тип 3340. ГОСТ 20746-75. Ширина губок 150 мм. Длина базы и рабочий ход губок увеличены на 100 мм по сравнению с моделью QKG150. Торцевой паз - 16.05 мм, боковой - 16.05 мм.

Тиски инструментальные прецизионные, быстропереналаживаемые. Изготовлены из легированной стали высокого качества. Твердость рабочих поверхностей достигает HRC58-62.

Параллельность: 0.005/100 мм.
Перпендикулярность: 0.005 мм.

Быстрый зажим благодаря подвижной и неподвижным губкам и простота в работе. Губки грубо устанавливаются под размер детали с помощью штыря (ряд отверстий в основании), а затем шестигранным ключом (не входит в комплектацию) в верхней прижимной гайке дотягиваются до жесткой фиксации. Такое сжимание губок без ходового винта с ручкой уменьшает габариты оснастки – ее проще разместить на станке или столе, полностью используя рабочий ход тисов. Подвижная губка имеет горизонтальную и вертикальную проточку для фиксации цилиндрических заготовок. Расхождение губок возможно от полного смыкания до максимального значения Smax модели.

Инструментальные тиски QKG предназначены для закрепления на магнитный стол, станину при шлифовании заготовок, точных измерениях и проверках, для линейного резания и т.д. Простая конструкция тисков позволяет их устанавливать на различное оборудование. Тип QKG применяется на шлифовальных, фрезерных, электроэрозионных и других станках. Так как лекальные тиски имеют очень высокую параллельность всех плоскостей, достаточно один раз зафиксировать в них обрабатываемую деталь, а потом вращать только тиски.

Технические характеристики:

Модель	QKG150B тиски лекальные станочные
H	50 мм
L	430 мм
Вес	25.100 кг
Бренд	CNCM
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	QKG
Усилие зажима	3000 кгс
Ширина губок, B	150 мм
Рабочий ход, Smax	300 мм
Материал тисков	Сталь
Особенности тисков	неповоротные станочные (машинные) лекальные инструментальные прецизионные (высокоточные) быстрозажимные
Механизм позиционирования	Нет
