Тиски станочные лекальные QKG125

Артикул: 08507

Основные параметры

RUB_PRICE

29791.8

Вес

15.550 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Тиски станочные лекальные QKG125:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Тиски станочные прецизионные, лекальные. Тип 3340. ГОСТ 20746-75. Ширина губок 125 мм. Торцевой паз - 15.96 мм, боковой паз - 14.2 мм.

Тиски инструментальные прецизионные, быстропереналаживаемые. Изготовлены из легированной стали высокого качества. Твердость рабочих поверхностей достигает HRC58-62.

Параллельность: 0.005/100 мм.
Перпендикулярность: 0.005 мм.

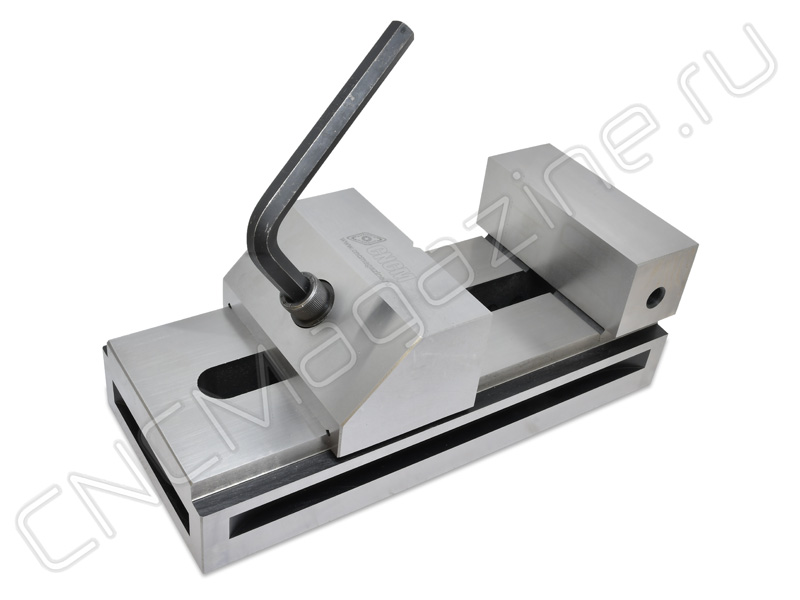

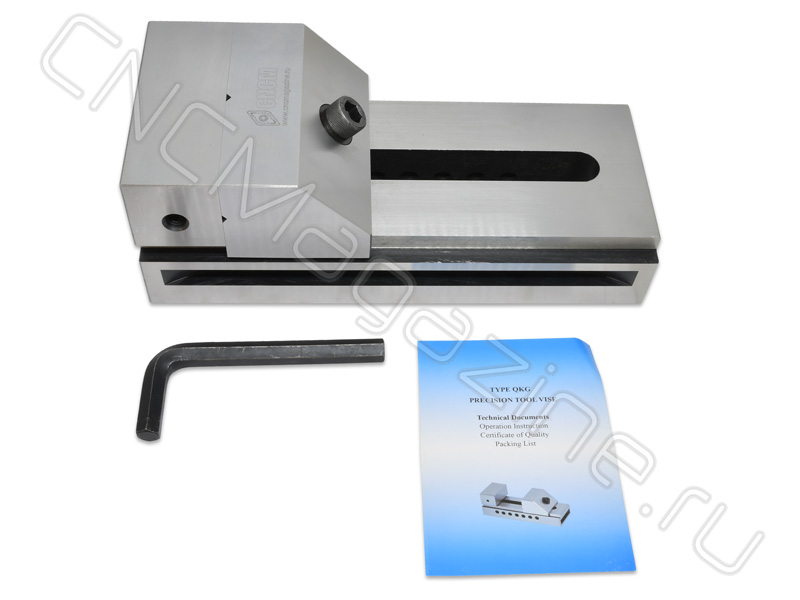

Быстрый зажим благодаря подвижной и неподвижным губкам и простота в работе. Губки грубо устанавливаются под размер детали с помощью штыря (ряд отверстий в основании), а затем шестигранным ключом (не входит в комплектацию) в верхней прижимной гайке дотягиваются до жесткой фиксации. Такое сжимание губок без ходового винта с ручкой уменьшает габариты оснастки – ее проще разместить на станке или столе, полностью используя рабочий ход тисов. Подвижная губка имеет горизонтальную и вертикальную проточку для фиксации цилиндрических заготовок. Расхождение губок возможно от полного смыкания до максимального значения Smax модели.

Инструментальные тиски QKG предназначены для закрепления на магнитный стол, станину при шлифовании заготовок, точных измерениях и проверках, для линейного резания и т.д. Простая конструкция тисков позволяет их устанавливать на различное оборудование. Тип QKG применяется на шлифовальных, фрезерных, электроэрозионных и других станках. Так как лекальные тиски имеют очень высокую параллельность всех плоскостей, достаточно один раз зафиксировать в них обрабатываемую деталь, а потом вращать только тиски.

Технические характеристики:

Модель	QKG125 тиски лекальные станочные
H	50 мм
L	285 мм
Вес	15.550 кг
Бренд	CNCM
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	QKG
Усилие зажима	2500 кгс
Ширина губок, B	125 мм
Рабочий ход, Smax	160 мм
Материал тисков	Сталь
Особенности тисков	неповоротные станочные (машинные) лекальные инструментальные прецизионные (высокоточные) быстрозажимные
Механизм позиционирования	Нет
