Тиски самоцентрирующиеся H77-85 для 5-ти осевой обработки

Артикул: 21517

Основные параметры

RUB_PRICE

170586

Вес

2.800 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Тиски самоцентрирующиеся H77-85 для 5-ти осевой обработки:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Рабочий ход губок 52 мм. Последняя ступень губок зубчатая, высота 3 мм. Высота губок 27 мм, переставляются.

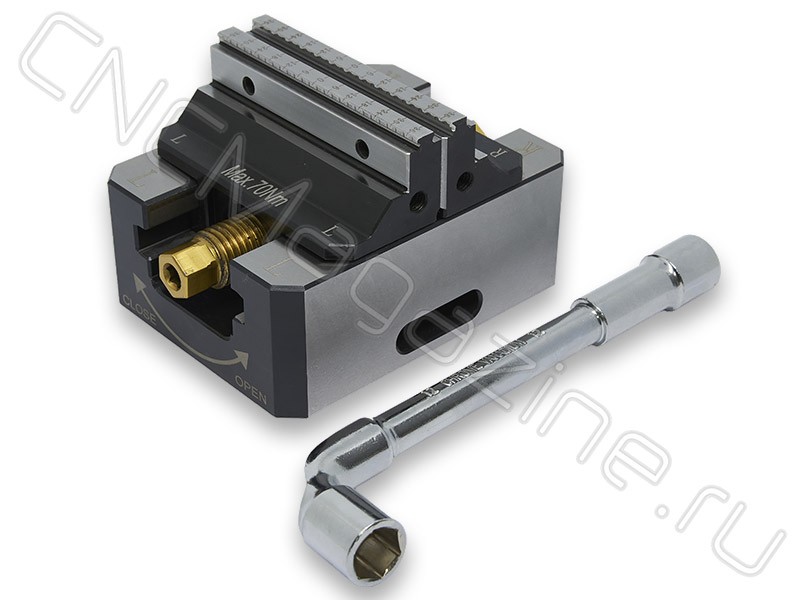

Самоцентрирующиеся прецизионные станочные тиски H77 с зубчатыми губками используются для выполнения однотипных операций с заготовками разного размера. Обеспечивают автоматическое центрирование детали во время ее зажима.
Подходят для 3-х, 4-х и 5-ти осевых обрабатывающих центров ЧПУ.

Губки переворачиваются для решения различных задач.
Верхняя зубчатая ступень тисков H77 позволяет обрабатывать заготовку с минимальным технологическим припуском в пятикоординатных станках.
Благодаря наличию ступенчатой гладкой губки, можно осуществить зажим за полученные обработанные поверхности, и закончить обработку детали, удалив технологический припуск.
Модульность и универсальность!
Максимальное усилие зажима: 20 КН (2000 кг).
Твердость губок: 58 HRC.
Материал: мартенситная нержавеющая сталь.
Гайка зажимного механизма латунная.
Точность: 0,005 мм.

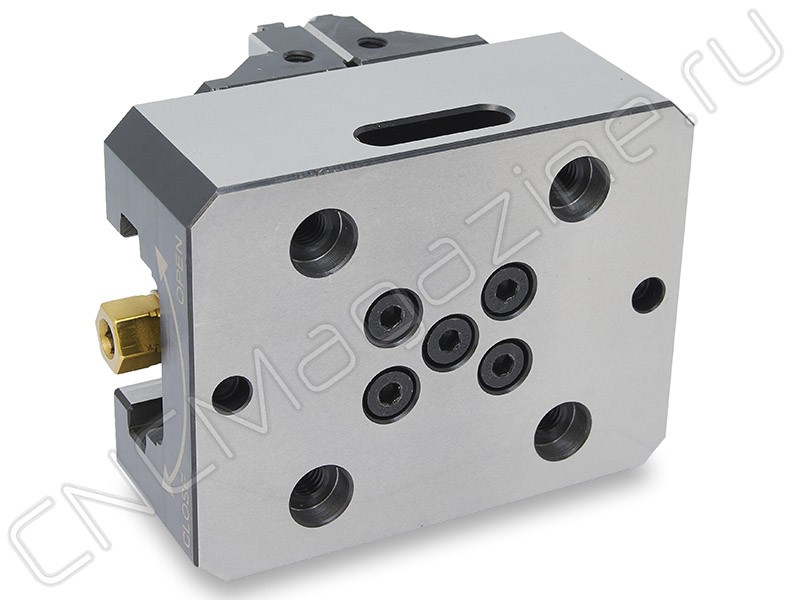

Универсальное основание, посадочные отверстия подходят под многие 5-ти осевые обрабатывающие центры.
Механический зажим в базовую плиту либо установка на винты или зажимами в пазы.

Видео-обзор тисков серии H77

Длина основания L 102 мм. Приобретается отдельно.

Технические характеристики:

Модель	H77-85
H	27 мм
L	102 мм
Вес	2.800 кг
Бренд	CNCM
Применение	для 5-осевой обработки для фрезерных станков
Вид оснастки	Тиски
Серия тисков	H77
Усилие зажима	2000 кгс
Ширина губок, B	80 мм
Рабочий ход, Smax	52 мм
Материал тисков	Сталь
Особенности тисков	самоцентрирующиеся неповоротные станочные (машинные) прецизионные (высокоточные) модульные быстрозажимные
Межосевое расстояние шпилек	52 мм
