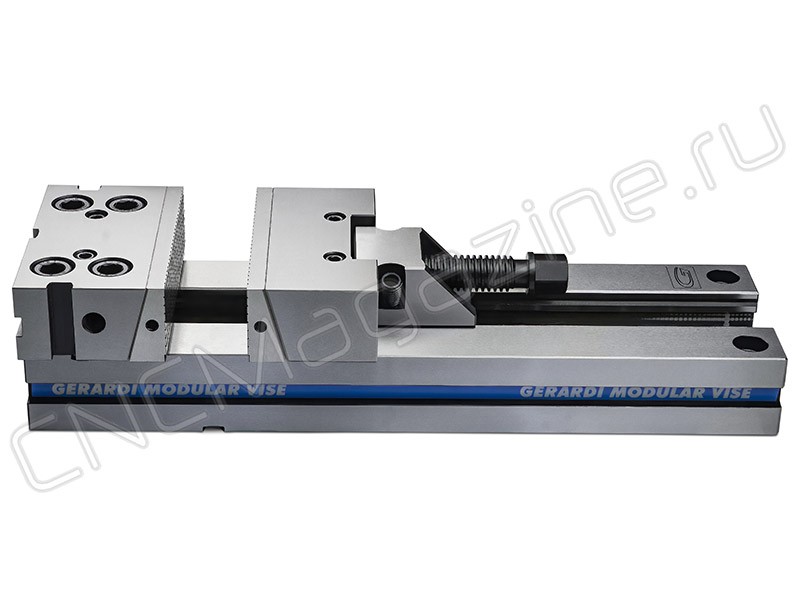

Тиски станочные прецизионные с системой быстрой замены губок Gerardi ART.1A-5x300
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Ширина губок 195 мм, Smax 300 мм, высота губок 63 мм. Паз 16 мм. Серия Standard FLEX с быстросменными губками (в комплекте зубчатые).
Улучшенная серия тисков Standard с системой FLEX для быстрой смены губок. Ручной зажим с возможностью подключения механизированных систем.

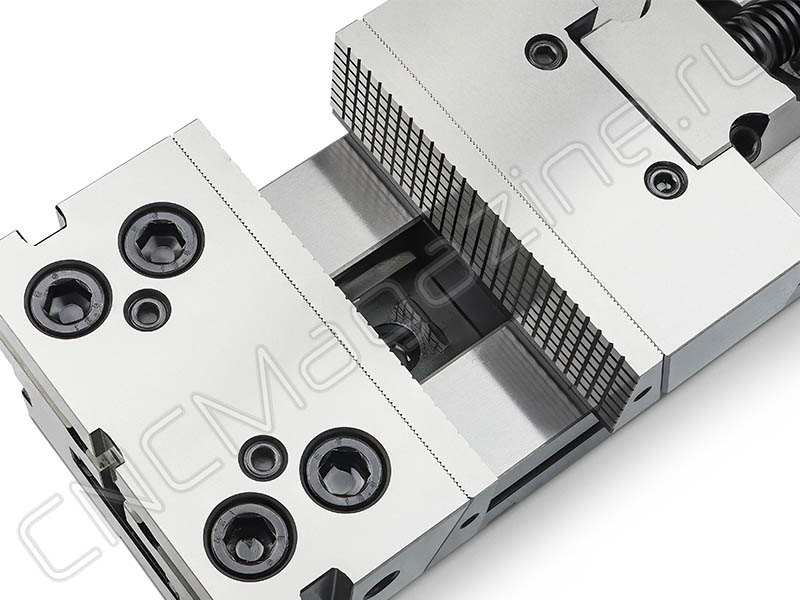

Быстрая ручная смена губок-пластин без применения инструмента возможна благодаря новому дизайну и системе со штифтом и пружиной, которые увеличивают универсальность тисков. Переход от одной конфигурации тисков к другой в кратчайшее время, а гребенчатая система с призматической резьбой гарантирует высочайшую точность при многократной переустановке.
Особенности серии Standard FLEX:
- Модульность − все тиски и аксессуары - модульные, и идеально подходят для совместного использования, предоставляя множество решений для зажима.

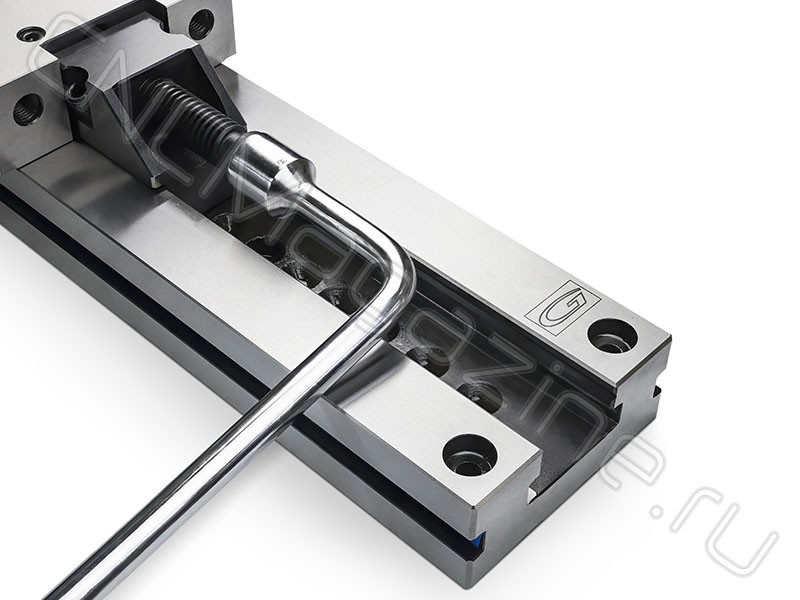

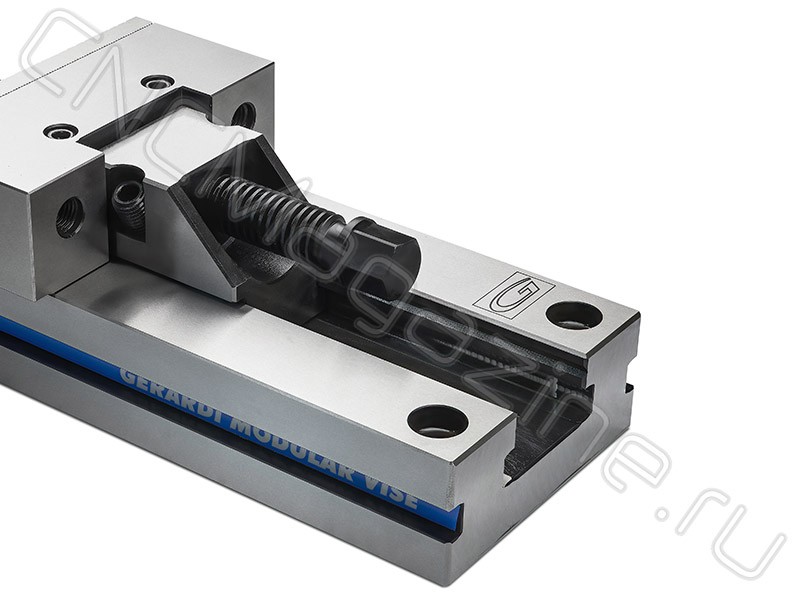

- Быстрота зажима заготовок − благодаря скольжению группы зажима по направляющей в основе (зубчатая рейка) до заготовки. Зажим завершается ключом.
- Универсальность − пластины ручной замены для губок и предрасположение для вертикального крепления.
- Высочайшая точность ± 0,02 мм − твердая основа тисков. Шлифованная поверхность скольжения и соединения. Центровка по осям станка производится благодаря продольным или поперечным пазам (16Н7) или отверстиям позиционирования (Ø16 мм F7) на основе тисков по заказу клиента. Это позволяет добиться кратчайшего времени установки.
- Усиленный и улучшенный нисходящий эффект с лучшей защитой от стружки.
- Быстрота переконфигурации благодаря губке-пластине ручной смены.
- Возможность вертикальной установки − предрасположение для вертикального крепления тыльными сторонами 2 тисков для большей твердости на паллетах с решетчатыми отверстиями или пазами.
Преимущества тисков Герарди серии Standard FLEX артикул 1A:
- Быстросменные рабочие губки, для замены губок не требуется никакого инструмента.
- Возможна установка сменных рабочих и базовых губок из незакаленной стали под формирование необходимого профиля.
- Многофункциональные. Широкий выбор дополнительных губок и планок для закрепления деталей сложной формы.
- Детали зажимаются в тисках с точностью ± 0,02 мм.
- Закаленная нормализированная сталь повышенной твердости 60±2 HRC, которая гарантирует высокую прочность, твердость и отсутствие износа.
- Жесткие и надежные. Каждая из базовых губок изготовлена из цельной заготовки, закалена и отшлифована.
- Жесткое основание тисков из закаленной легированной стали.
- Быстрое закрепление.
- Возможно оснащение тисков гидро- или пневмоцилиндром для механизированного зажима.

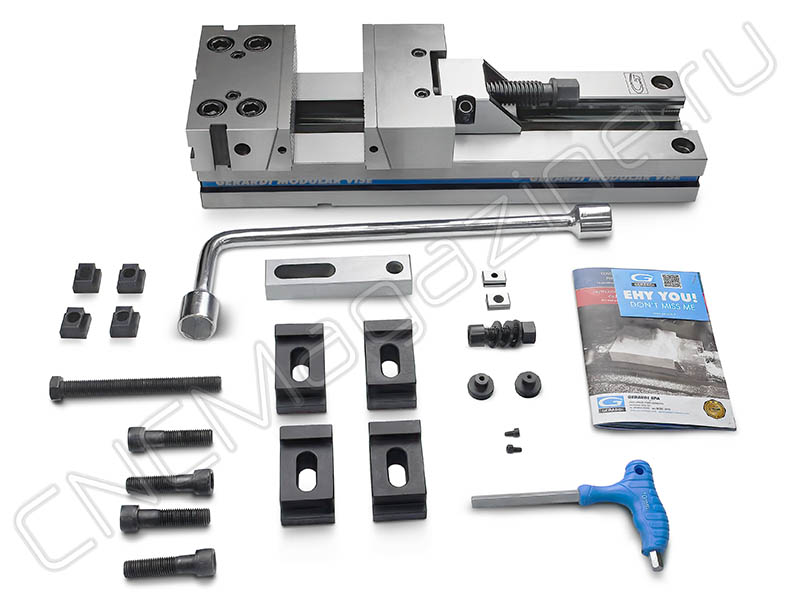

Стандартный комплект поставки тисков Gerargi ART.1A:
Т-образный ключ арт. 376; зажимной ключ арт. 375; сухари для позиционирования тисков арт. 297 (стандартно для Т-образного паза шириной 16 мм); предохранительные вставки для системы позиционирования арт. 291; упор арт. 370.
Тиски серии Standard FLEX применяются для обработки на фрезерных станках и обрабатывающих центрах с ЧПУ, универсальных фрезерных, сверлильных и вертикально расточных станках. Могут быть установлены в горизонтальном или вертикальном положении.
Модульная конструкция тисков способствует быстрой установке и смене обрабатываемых заготовок, а также возможность одновременного применения тисков из нескольких серий с применением гидравлической или пневматической системы зажима.
Технические характеристики:
Модель | ART.1A-5x300 |
H | 63 мм |
L | 595 мм |
T | 170 мм |
H1 | 70 мм |
Вес | 81.100 кг |
Бренд | Gerardi |
Применение | для фрезерных и сверлильных станков для фрезерных станков |
Вид оснастки | Тиски |
Серия тисков | ART.1A Standard FLEX |
Усилие зажима | 4078 кгс |
Ширина губок, B | 195 мм |
Рабочий ход, Smax | 300 мм |
Материал тисков | Сталь |
Особенности тисков | станочные (машинные) прецизионные (высокоточные) модульные |
Механизм позиционирования | Нет |
