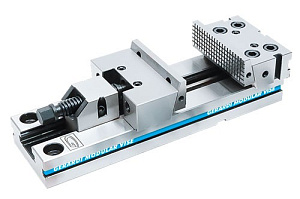

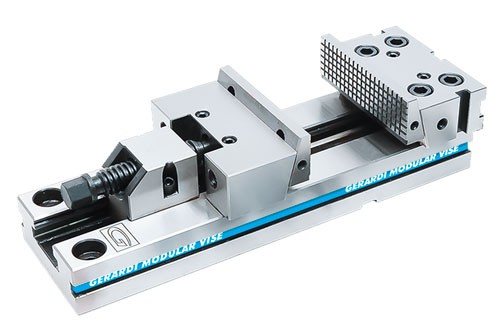

Тиски станочные прецизионные с системой быстрой замены губок Gerardi ART.1A-4x300

Артикул: 24297

Основные параметры

RUB_PRICE

178879.05

Вес

46.500 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Тиски станочные прецизионные с системой быстрой замены губок Gerardi ART.1A-4x300:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Ширина губок 171 мм, Smax 300 мм, высота губок 58 мм. Паз 16 мм. Серия Standard FLEX с быстросменными губками (в комплекте зубчатые).

Улучшенная серия тисков Standard с системой FLEX для быстрой смены губок. Ручной зажим с возможностью подключения механизированных систем.

Быстрая ручная смена губок-пластин без применения инструмента возможна благодаря новому дизайну и системе со штифтом и пружиной, которые увеличивают универсальность тисков. Переход от одной конфигурации тисков к другой в кратчайшее время, а гребенчатая система с призматической резьбой гарантирует высочайшую точность при многократной переустановке.

Особенности серии Standard FLEX:

Модульность − все тиски и аксессуары - модульные, и идеально подходят для совместного использования, предоставляя множество решений для зажима.
Быстрота зажима заготовок − благодаря скольжению группы зажима по направляющей в основе (зубчатая рейка) до заготовки. Зажим завершается ключом.
Универсальность − пластины ручной замены для губок и предрасположение для вертикального крепления.
Высочайшая точность ± 0,02 мм − твердая основа тисков. Шлифованная поверхность скольжения и соединения. Центровка по осям станка производится благодаря продольным или поперечным пазам (16Н7) или отверстиям позиционирования (Ø16 мм F7) на основе тисков по заказу клиента. Это позволяет добиться кратчайшего времени установки.
Усиленный и улучшенный нисходящий эффект с лучшей защитой от стружки.
Быстрота переконфигурации благодаря губке-пластине ручной смены.
Возможность вертикальной установки − предрасположение для вертикального крепления тыльными сторонами 2 тисков для большей твердости на паллетах с решетчатыми отверстиями или пазами.

Преимущества тисков Герарди серии Standard FLEX артикул 1A:

Быстросменные рабочие губки, для замены губок не требуется никакого инструмента.
Возможна установка сменных рабочих и базовых губок из незакаленной стали под формирование необходимого профиля.
Многофункциональные. Широкий выбор дополнительных губок и планок для закрепления деталей сложной формы.
Детали зажимаются в тисках с точностью ± 0,02 мм.
Закаленная нормализированная сталь повышенной твердости 60±2 HRC, которая гарантирует высокую прочность, твердость и отсутствие износа.
Жесткие и надежные. Каждая из базовых губок изготовлена из цельной заготовки, закалена и отшлифована.
Жесткое основание тисков из закаленной легированной стали.
Быстрое закрепление.
Возможно оснащение тисков гидро- или пневмоцилиндром для механизированного зажима.

Стандартный комплект поставки тисков Gerargi ART.1A:

Т-образный ключ арт. 376; зажимной ключ арт. 375; сухари для позиционирования тисков арт. 297 (стандартно для Т-образного паза шириной 16 мм); предохранительные вставки для системы позиционирования арт. 291; упор арт. 370.

Тиски серии Standard FLEX применяются для обработки на фрезерных станках и обрабатывающих центрах с ЧПУ, универсальных фрезерных, сверлильных и вертикально расточных станках. Могут быть установлены в горизонтальном или вертикальном положении.

Модульная конструкция тисков способствует быстрой установке и смене обрабатываемых заготовок, а также возможность одновременного применения тисков из нескольких серий с применением гидравлической или пневматической системы зажима.

Технические характеристики:

Модель	ART.1A-4x300
H	58 мм
L	555 мм
T	145 мм
H1	58 мм
Вес	46.500 кг
Бренд	Gerardi
Применение	для фрезерных и сверлильных станков для фрезерных станков
Вид оснастки	Тиски
Серия тисков	ART.1A Standard FLEX
Усилие зажима	3059 кгс
Ширина губок, B	171 мм
Рабочий ход, Smax	300 мм
Материал тисков	Сталь
Особенности тисков	станочные (машинные) прецизионные (высокоточные) модульные
Механизм позиционирования	Нет
