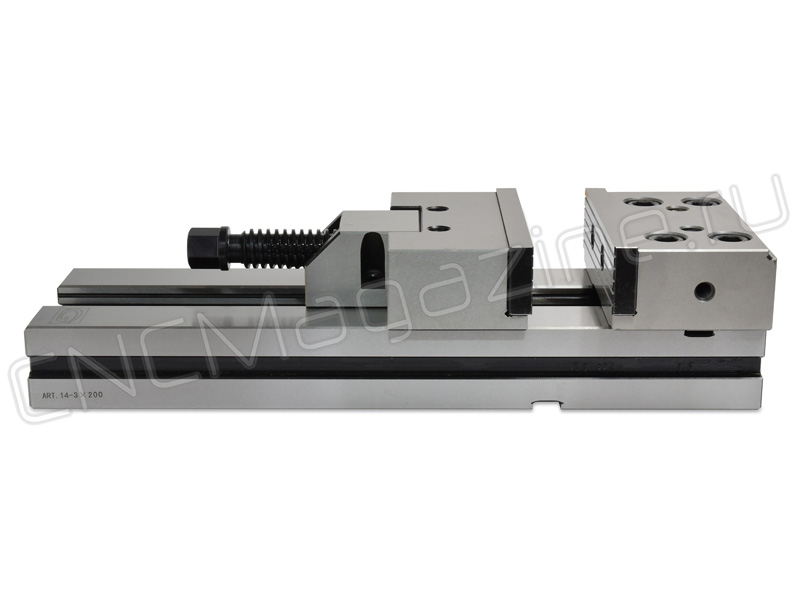

Тиски станочные прецизионные Gerardi ART.14-3x200 Standard с прямыми губками
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Ширина губок 150 мм, Smax 200 мм, высота губок 50 мм. Паз 16 мм. С прямыми рифлеными губками. Серия ART.14 отличается от ART.1 конструкцией губок.
Идеальное сочетание: цена, качество, универсальность. Ручной зажим с возможностью подключения механизированных систем.
Преимущества станочных тисков Gerardi Standard ART.14:
- Отсутствие износа − тщательный подбор материалов и компьютерной разработки деталей. Производство исключительно из специальных сплавов стали высокой прочности, нормализированных, укрепленных и закаленных с твердостью 60 ±2 HRC, что позволяет достичь максимальной жесткости, высочайших эксплуатационных показателей и отсутствие износа.
- Модульность − все тиски и аксессуары - модульные, и идеально подходят для совместного использования, предоставляя множество решений для зажима
- Компактный дизайн и удобство в использовании − простота и компактность конструкции позволяют значительное раскрытие губок по сравнению с общими габаритам тисков. Более того, вес тисков (всего 25 кг на тиски с губками шириной 150 мм) гарантирует легкость перестановки с одного станка на другой.

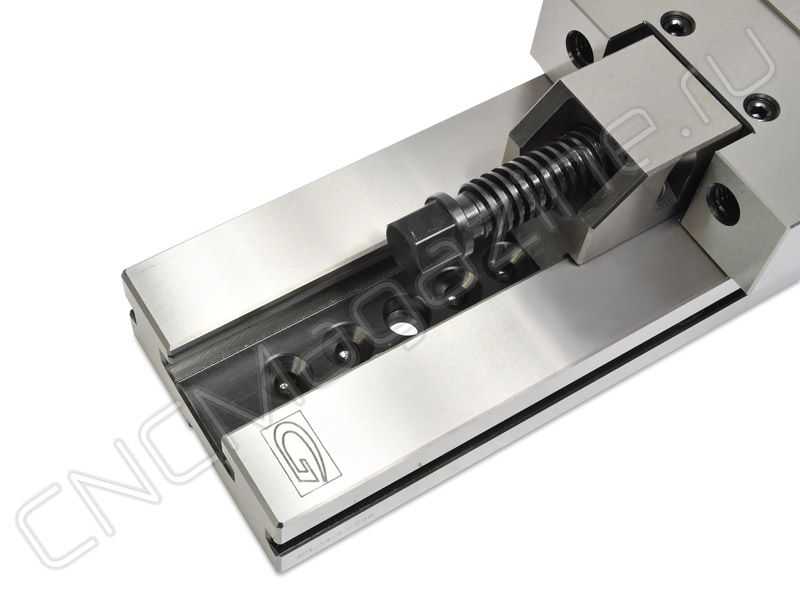

- Быстрота зажима − благодаря скольжению группы зажима по направляющей в основе (зубчатая рейка) до заготовки. Зажим завершается ключом.
- Твердость и безопасность − Обе губки произведены из цельного материала (без салазок или сухарей): это гарантирует большую твердость и отсутствие прогибов.
- Высочайшая точность ± 0,02 мм − твердая основа тисков. Шлифованная поверхность скольжения и соединения. Центровка по осям станка производится благодаря продольным или поперечным пазам (16Н7) или отверстиям позиционирования (Ø16 мм F7) на основе тисков по заказу клиента. Это позволяет добиться кратчайшего времени установки.
Тиски серии Standard применяются для обработки на фрезерных станках и обрабатывающих центрах с ЧПУ, универсальных фрезерных, сверлильных и вертикально расточных станках. Могут быть установлены в горизонтальном или вертикальном положении.
Модульная конструкция тисков способствует быстрой установке и смене обрабатываемых заготовок, а также возможность одновременного применения тисков из нескольких серий с применением гидравлической или пневматической системы зажима.
Все тиски GERARDI разработаны по принципу взаимозаменяемости всех элементов и с возможностью использования нескольких тисков на станке с идеальной центровкой и наладкой за несколько секунд.
Все это возможно благодаря высочайшей точности тисков, а также:
- высоте основы тисков,
- центровке с сухарями позиционирования продольного паза по отношению к неподвижной губке,
- перпендикулярности неподвижной губки по отношению к основе, а также параллельности верхней и нижней поверхностей тисков.
Данные характеристики позволяют решить наиболее распространенные и сложные проблемы зажима в мех. обработке в кратчайшее время при использовании нескольких тисков.

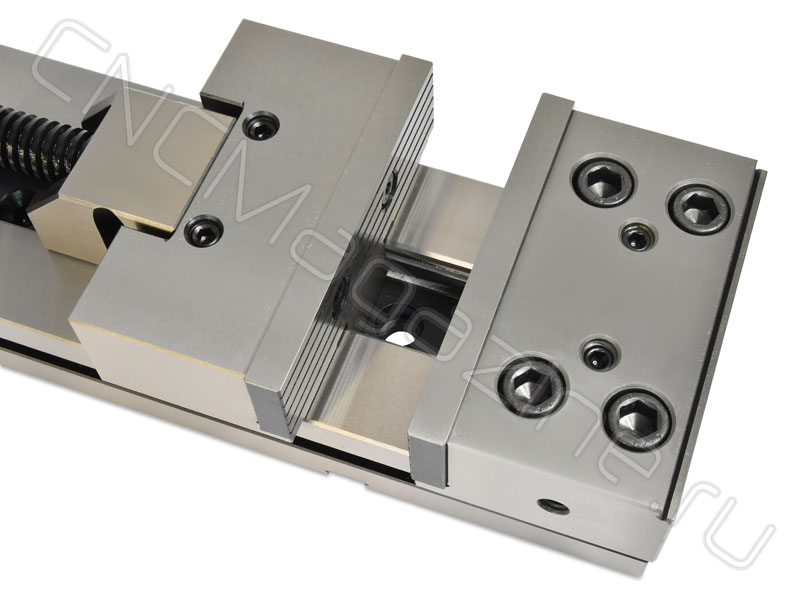

Серия ART.14 поставляется с прямыми губками с продольным рифлением. Рифление увеличивает силу сцепления губок, рекомендуются для зажима необработанных заготовок. Совместимые губки: арт. 313, арт. 212, арт. 246, арт. 246G (Приобретаются дополнительно).

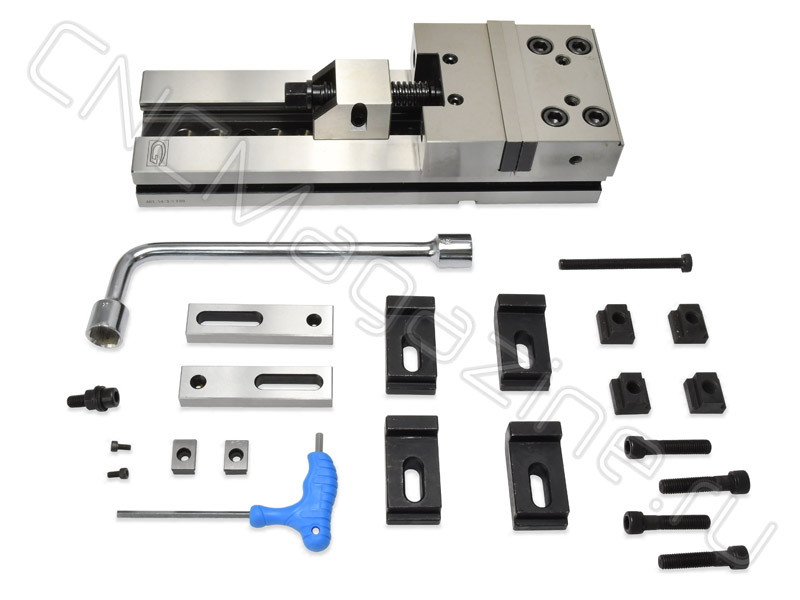

Стандартный комплект поставки тисков Gerargi ART.14:

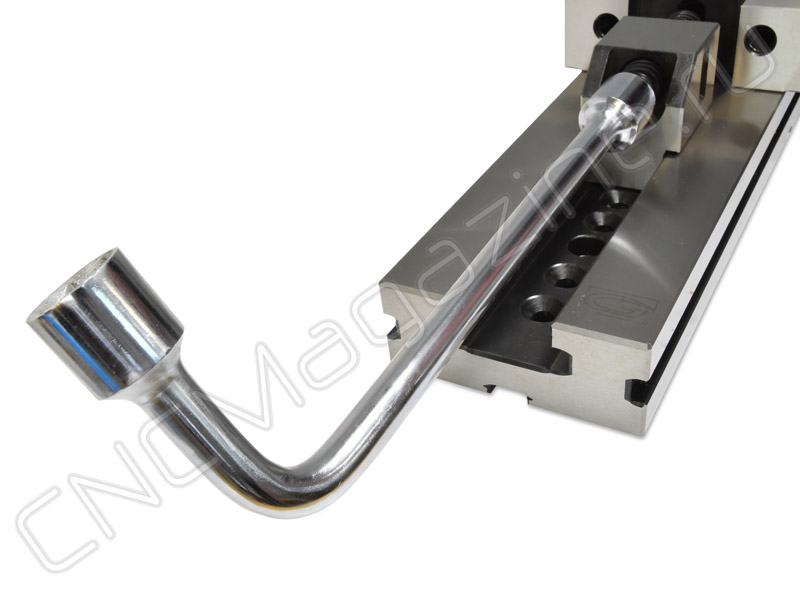

Упор арт. 370. Т-образный ключ арт. 376; зажимной ключ арт. 375; сухари для позиционирования тисков арт. 297 (стандартно для Т-образного паза шириной 16 мм), прижимы.
Технические характеристики:
Модель | ART.14-3x200 |
H | 50 мм |
L | 420 мм |
T | 125 мм |
H1 | 50 мм |
Вес | 25.500 кг |
Бренд | Gerardi |
Применение | для фрезерных и сверлильных станков для фрезерных станков |
Вид оснастки | Тиски |
Серия тисков | ART.14 Standard |
Усилие зажима | 3059 кгс |
Ширина губок, B | 150 мм |
Рабочий ход, Smax | 200 мм |
Материал тисков | Сталь |
Особенности тисков | неповоротные станочные (машинные) прецизионные (высокоточные) модульные |
Механизм позиционирования | Нет |
