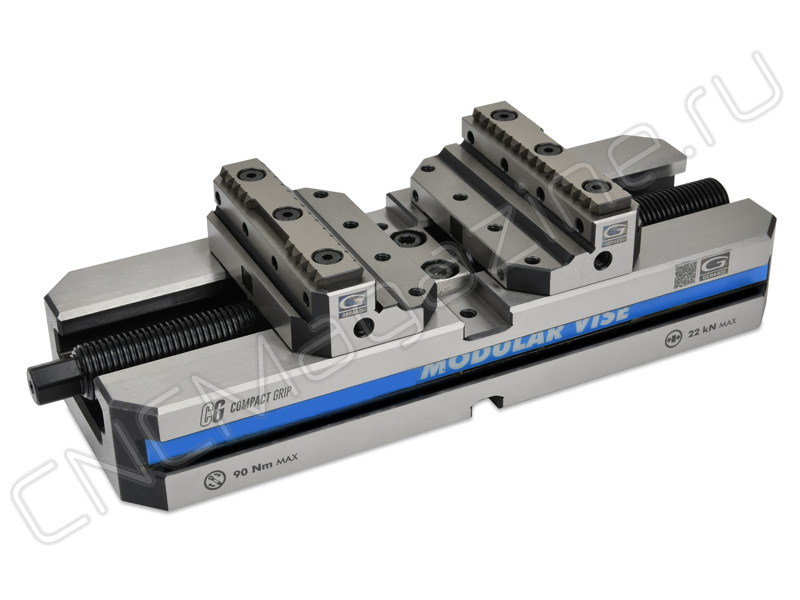

Тиски самоцентрирующиеся 5-осевые Gerardi 650-2x240 Compact Grip ART.650-2X240
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Ширина губок 88 мм, Smax 216 мм. Длина базы 240 мм. Типоразмер 2. С переворачиваемыми губками для наружного и внутреннего зажима. Серия Compact Grip.
Многофункциональные тиски для пятикоординатных фрезерных станков, позволяют обрабатывать заготовки с 5-ти сторон, обеспечивая при этом идеальную повторяемость.

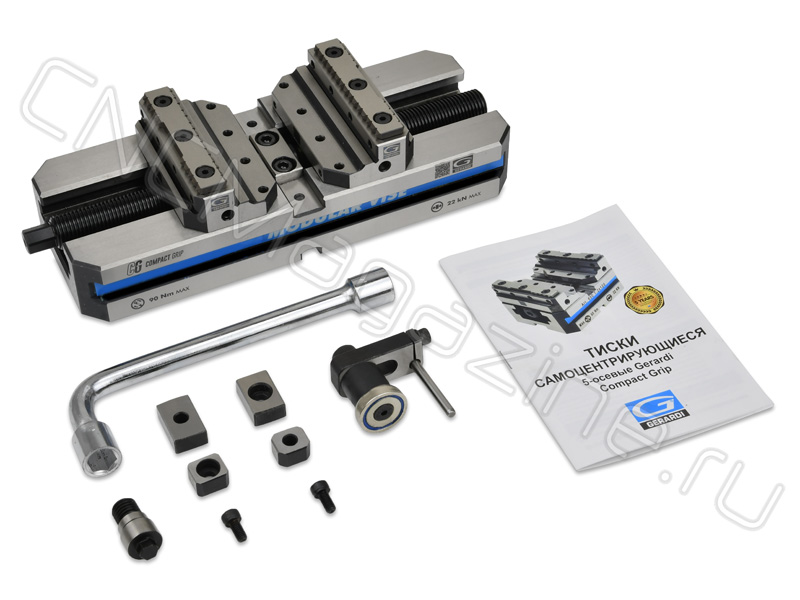

Стандартный комплект поставки:
- Тиски;
- 1 шестигранный торцовый ключ Art. 375;
- 1 упор для заготовок Art.370ЕМ;
- 1 пара самоцентрирующихся шпонок Art.297;
- 2 позиционирующих шпонки Art.650G;
- 1 калиброванная центрирующая втулка .
Особенности тисков Gerardi 650-2х240 Compact Grip:
- Тиски устанавливаются непосредственно на станок или через зажимы.
- Общая жесткая конструкция.
- Система вставок GRIP с минимальным технологическим припуском. Эта система включает в себя ряд губочных вставок, установленных на верхней части основной губки с функцией зажима заготовки посредством острых или правильной формы зубьев в зависимости от типа и твердости зажимаемого материала.
- Благодаря наличию ступенчатой гладкой губки, Вы можете осуществить зажим за полученные обработанные поверхности и закончить обработку детали, удалив технологический припуск.
- Максимальный диапазон зажима по отношению к габаритным размерам оснастки.
- Самоцентрирующиеся тиски, которые могут зажимать детали снаружи или изнутри (губки можно поворачивать на 180°).
- Двусторонние губки-вставки с полным контактом при зажимании с одной стороны заготовки и с частичным контактом − с другой стороны.

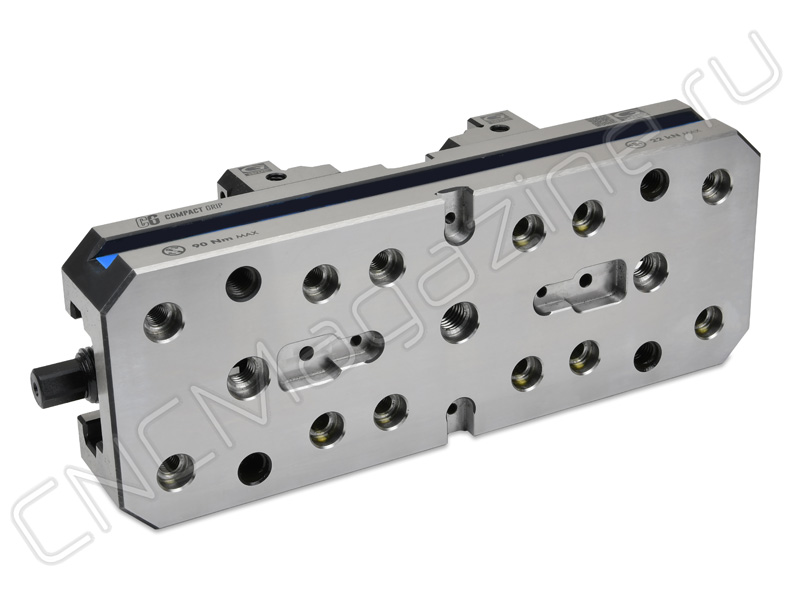

- Зарезервированные отверстия под задачи заказчика (плиты, контакты и т.д.).
- Можно использовать универсальные проставки Gerardi, которые поднимают заготовку над столом и позволяют вести обработку в труднодоступных местах, избегая риска столкновений. Проставки поставляются под заказ, уточняйте у менеджеров.
Преимущества тисков Compact Grip:
- Компактные, жесткие, мощные и точные! Обладают компактной конструкцией, чрезвычайно высокой износостойкостью и уменьшенной деформацией на изгиб.
- Усилие зажима выше, чем у серии Multitasking 640. Это связано с конструкцией зажимного винта, он расположен максимально близко к заготовке и оптимально посажен в основную зажимную губку.
- Экономия места и простота в эксплуатации.
- Прочная, жесткая конструкция для минимальной деформации заготовки.
- Ручное управление, быстрый механический зажим.
- Идеально подходят для работы на 5-осевых обрабатывающих центрах.
- Губки реверсивные, переставляются.
- Модульность и универсальность. Основание тисков Compact GRIP совместимо с самыми популярными системами сменных паллет.
- Прочные цельные губки обеспечивают жесткость и безопасность.
- Высокая износостойкость, твердость HRC58±2. Изготовлены на 100% из высококачественной легированной цементированной стали (HRC 60) для обеспечения жесткости, наивысшей производительности и отсутствия износа.
- Гарантия 5 лет на все тиски и компоненты.
- Отшлифованные поверхности; Высокая точность ±0,02 мм.
Все поверхности скольжения и рабочие поверхности отшлифованы. Допуски на уровни сотых миллиметра обеспечиваются контрольными циклами координатно-измерительной машины ЧПУ. Идеальная юстировка по оси станка гарантируется шпоночными пазами.
Технические характеристики:
Модель | ART.650-2X240 |
H | 14 мм |
L | 240 мм |
Вес | 6.800 кг |
Бренд | Gerardi |
Применение | для 5-осевой обработки для фрезерных станков |
Вид оснастки | Тиски |
Серия тисков | 650 Compact Grip |
Усилие зажима | 2243 кгс |
Ширина губок, B | 88 мм |
Рабочий ход, Smax | 216 мм |
Материал тисков | Сталь |
Особенности тисков | губки переставляются самоцентрирующиеся неповоротные станочные (машинные) прецизионные (высокоточные) модульные быстрозажимные |

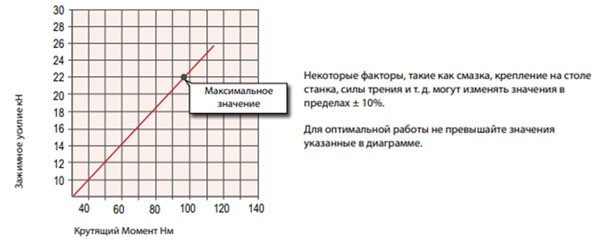

Момент затяжки тисков, нМ | 90 нМ |
Механизм позиционирования | Нет |
