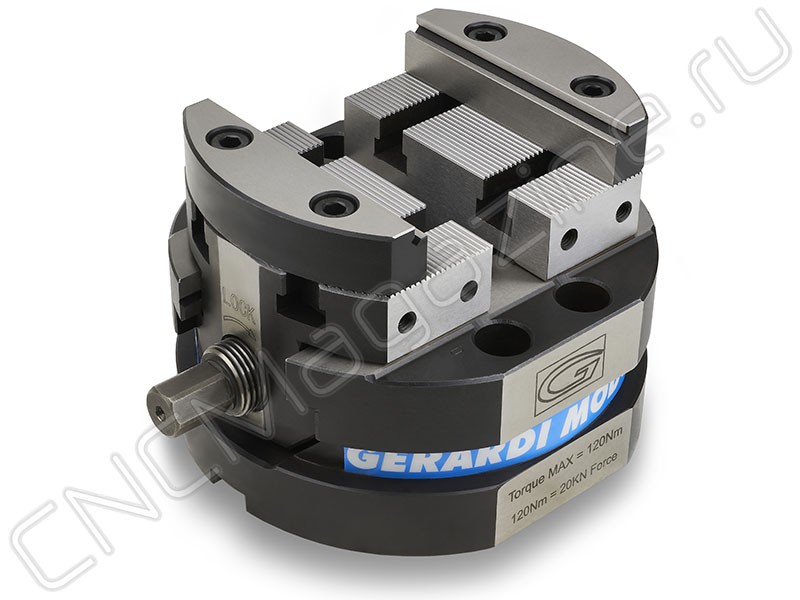

Тиски самоцентрирующиеся 5-осевые Gerardi 640-2 Multitasking ART.640-2

Артикул: 22201

Основные параметры

RUB_PRICE

194860.35

Вес

11.000 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Тиски самоцентрирующиеся 5-осевые Gerardi 640-2 Multitasking ART.640-2:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Ширина губок 99 мм, Smax 104 мм, высота губки 20 мм, размер базы ⌀ 160 мм. Общая высота 115 мм. Типоразмер 2. Эксцентриковые. Серия Multitasking.

Многофункциональные тиски для пятикоординатных фрезерных станков.

Система позиционирования сменных губок через гребенку с шагом 2 мм.
Многоосевое самоцентрирование, с эксцентриком.
Ручное управление, механический зажим.
Монолитный компактный дизайн.
Конструкция из высококачественной легированной стали.
Точность захвата в пределах 0,015 мм.
Прочная, жесткая конструкция, минимальная деформация заготовки.
Доступны для приобретения серии сменных губок.
Рекомендуется использование губок с насечкой GRIP.

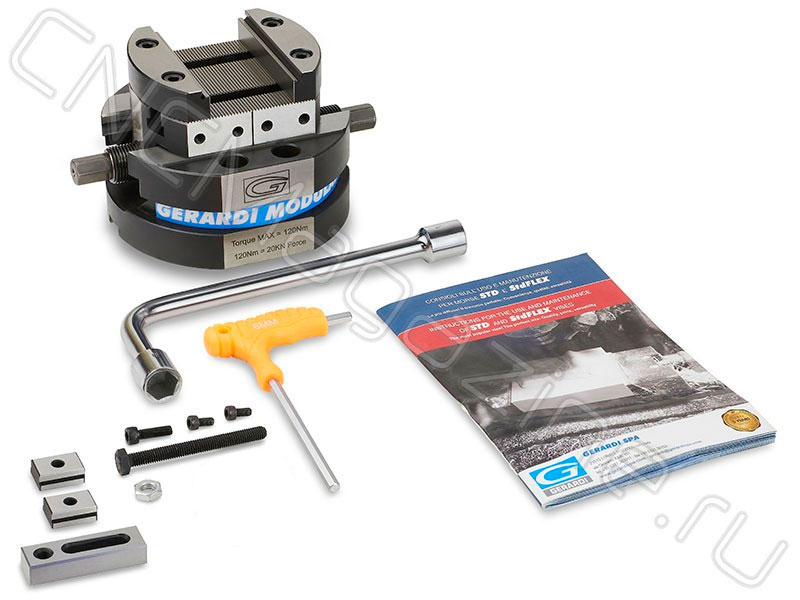

Стандартный комплект поставки:

Тиски;
1 настраиваемый упор Art. 370;
1 x пара позиционирующих сухарей (шпонок) Art. 297 (16х18 мм);
1 х шестигранный торцовый ключ;
1 x ключ-шестигранник.

Преимущества тисков Gerardi Multitasking:

Зажим заготовки до 3-5 мм при полной 5-сторонней обработке.

Поставляется со ступенчатой губкой на 5 мм, как стандартный компонент для полной 5-сторонней обработки заготовки. Также можно заказать губку GRIP на захват в 3 мм.

Стойкие к износу!

Изготовлены из 100% высококачественной легированной цементированной стали (HRC 60) для обеспечения жесткости, наивысшей производительности и отсутствия износа.

Самоцентрирующаяся или эксцентриковая регулировка.

Самоцентрирующиеся тиски с возможностью зажимания внутренней части к внешней и наоборот.

Регулировка на шаг 2 мм эксцентрической губки.

Отшлифованные поверхности; Высочайшая точность +/-0,02 мм.

Все поверхности скольжения и рабочие поверхности отшлифованы. Допуски на уровни сотых миллиметра обеспечиваются контрольными циклами координатно-измерительной машины ЧПУ. Идеальная юстировка по оси станка гарантируется шпоночными пазами.

Прямая наладка тисков.

Поставляются со шлифованными позиционирующими шпонками для зажима при помощи шпоночных пазов и позиционирующего штифта для 5-й оси.

Моноблочные вставки.

Вставки выточены из одного куска термообработанной легированной стали.

Резьбовые и развернутые отверстия.

До 26 (в зависимости от размеров вставки) резьбовых и развернутых отверстий для позиционирования тисков/вставки на столе или 5-й оси.

Переставная двойная ступенчатая губка.

У типоразмера 3 многоцелевые тиски, поставляемые с переставной ступенчатой губкой. 5 мм ступень на обеих сторонах, большая ступень на внутренней стороне.

Пневматический модуль Zero Point.

Могут использоваться с пневматическим модулем Zero Point. Сокращает на 95% время наладки. Непосредственное позиционирование в пределах 5 микрон, пневматический зажим тисков у модуля Zero Point посредством калиброванного штревельного болта.

Инструкции по правильному закреплению на столе станка

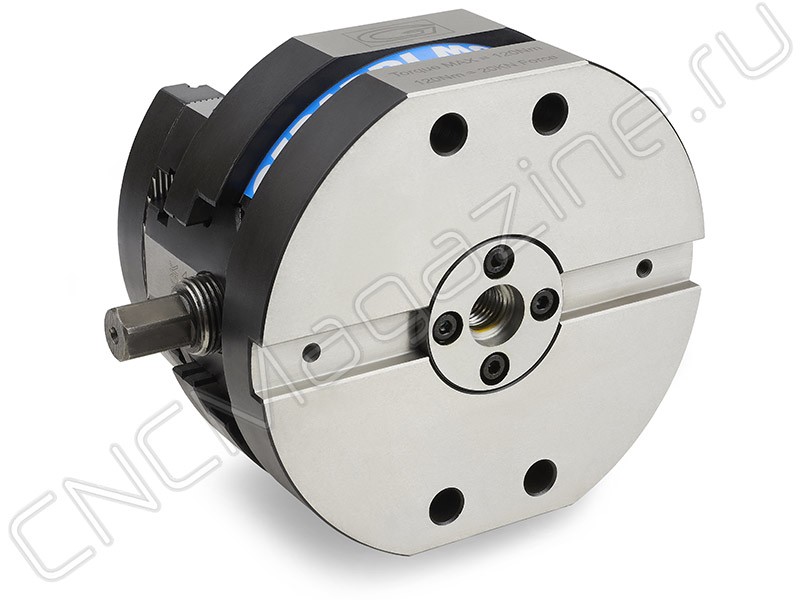

Закрепление тисков на столе станка возможно через отверстия в корпусе основания, где они перекрываются с отверстиями, уже имеющимися на столе станка, или с помощью зажимов для удержания тисков.
При необходимости используйте сопряженные головные пластины или фланцы.

Шпонка

Технические характеристики:

Модель	ART.640-2
E	35
F	120
H	20 мм
L	160 мм
Вес	11.000 кг
Бренд	Gerardi
Применение	для 5-осевой обработки для фрезерных станков
Вид оснастки	Тиски
Серия тисков	640 Multitasking
Усилие зажима	2039 кгс
Ширина губок, B	99 мм
Рабочий ход, Smax	104 мм
Материал тисков	Сталь
Особенности тисков	самоцентрирующиеся неповоротные станочные (машинные) прецизионные (высокоточные) модульные быстрозажимные

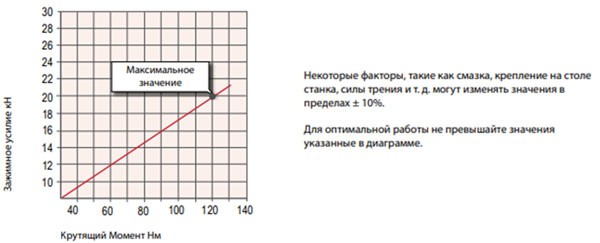

Момент затяжки тисков, нМ	120 нМ
Механизм позиционирования	Нет
Межосевое расстояние шпилек	120 мм
