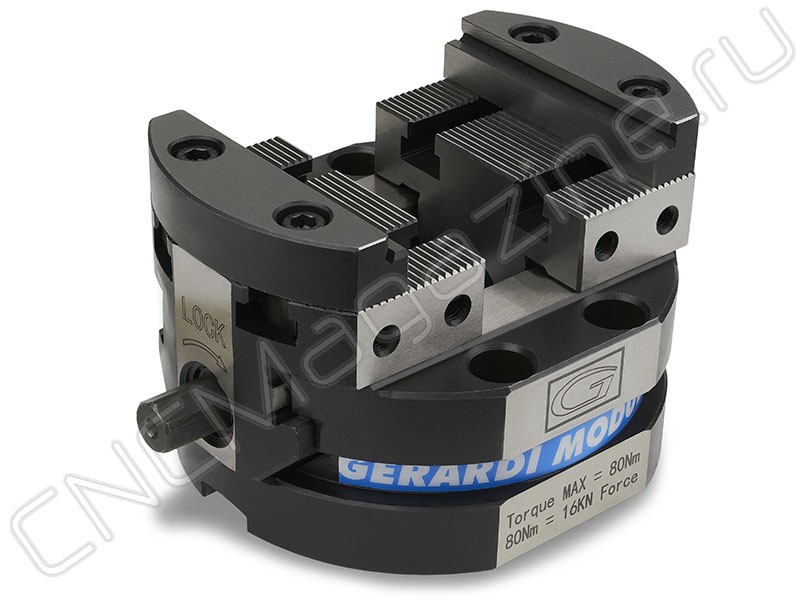

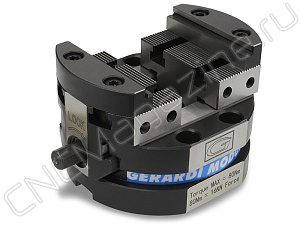

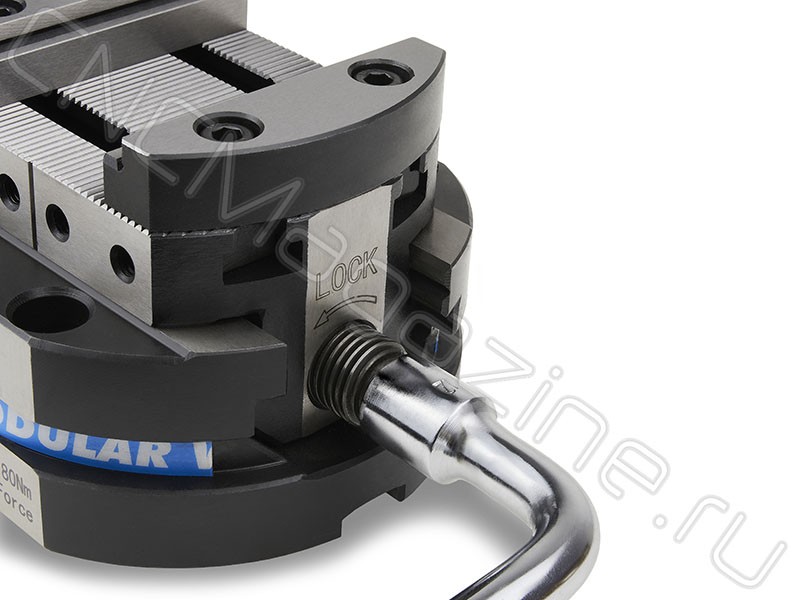

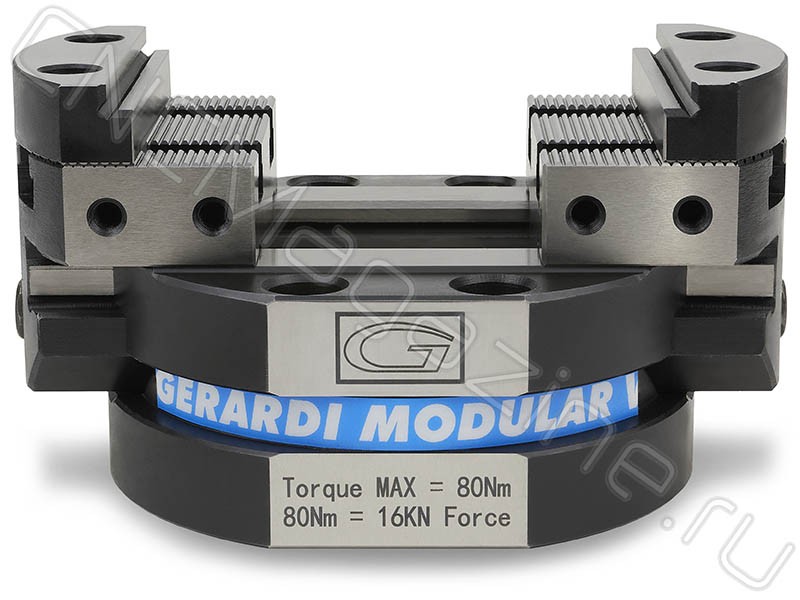

Тиски самоцентрирующиеся 5-осевые Gerardi 640-1 Multitasking ART.640-1
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Ширина губок 74 мм, Smax 74 мм, высота губки 15 мм, размер базы ⌀ 120 мм. Общая высота 85 мм. Типоразмер 1. Эксцентриковые. Серия Multitasking.
Многофункциональные тиски для пятикоординатных фрезерных станков.
- Система позиционирования сменных губок через гребенку с шагом 2 мм.
- Многоосевое самоцентрирование, с эксцентриком.
- Ручное управление, механический зажим.
- Монолитный компактный дизайн.
- Конструкция из высококачественной легированной стали.
- Точность захвата в пределах 0,015 мм.
- Прочная, жесткая конструкция, минимальная деформация заготовки.
- Доступны для приобретения серии сменных губок, которые существенно расширяют функциональность тисков (зажим цилиндрических заготовок и т.д).
- Рекомендуется использование губок с насечкой GRIP.

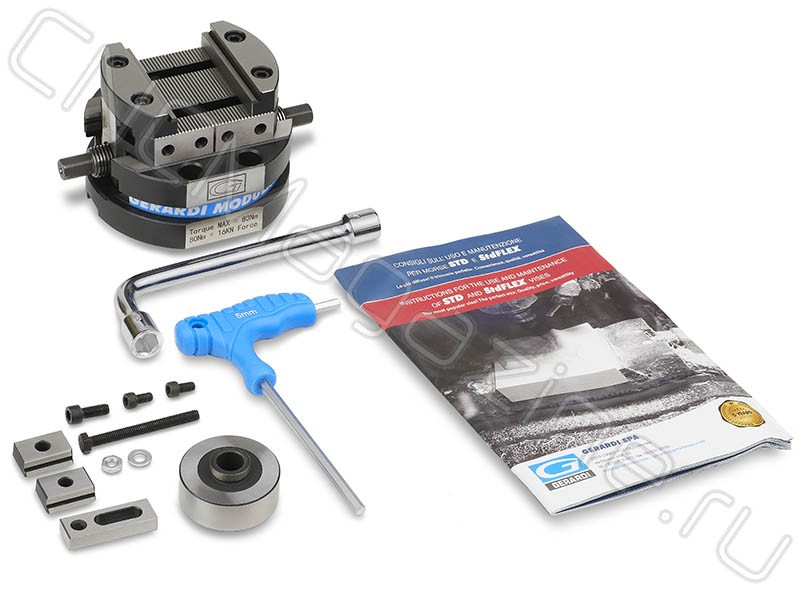

Стандартный комплект поставки:
- Тиски;
- 1 настраиваемый упор Art. 370;
- 1 x пара позиционирующих сухарей (шпонок) Art. 297 (16х18 мм);
- 1 х калиброванная центрирующая втулка Art. 640P;
- 1 х шестигранный торцовый ключ;
- 1 x ключ-шестигранник.
Преимущества тисков Gerardi Multitasking:
- Зажим заготовки всего на 3-5 мм при полной 5-сторонней обработке.
Поставляется со ступенчатой губкой на 5 мм, как стандартный компонент для полной 5-сторонней обработки заготовки. Также можно заказать губку GRIP на захват в 3 мм.
- Стойкие к износу!
Изготовлены из 100% высококачественной легированной цементированной стали (HRC 60) для обеспечения жесткости, наивысшей производительности и отсутствия износа.
- Самоцентрирующаяся или эксцентриковая регулировка.
Самоцентрирующиеся тиски с возможностью зажимания внутренней части к внешней и наоборот.
Регулировка на шаг 2 мм эксцентрической губки.
- Отшлифованные поверхности; Высочайшая точность +/-0,02 мм.
Все поверхности скольжения и рабочие поверхности отшлифованы. Допуски на уровни сотых миллиметра обеспечиваются контрольными циклами координатно-измерительной машины ЧПУ. Идеальная юстировка по оси станка гарантируется шпоночными пазами.
- Прямая наладка тисков.
Поставляются со шлифованными позиционирующими шпонками для зажима при помощи шпоночных пазов и позиционирующего штифта для 5-й оси.
- Моноблочные вставки.
Вставки выточены из одного куска термообработанной легированной стали.
- Резьбовые и развернутые отверстия.
До 26 (в зависимости от размеров вставки) резьбовых и развернутых отверстий для позиционирования тисков/вставки на столе или 5-й оси.
- Переставная двойная ступенчатая губка.
У типоразмера 3 многоцелевые тиски, поставляемые с переставной ступенчатой губкой. 5 мм ступень на обеих сторонах, большая ступень на внутренней стороне.
- Пневматический модуль Zero Point.
Могут использоваться с пневматическим модулем Zero Point. Сокращает на 95% время наладки. Непосредственное позиционирование в пределах 5 микрон, пневматический зажим тисков у модуля Zero Point посредством калиброванного штревельного болта.
Инструкции по правильному закреплению на столе станка
Закрепление тисков на столе станка возможно через отверстия в корпусе основания, где они перекрываются с отверстиями, уже имеющимися на столе станка, или с помощью зажимов для удержания тисков.
При необходимости используйте сопряженные головные пластины или фланцы.
|
|
|
|

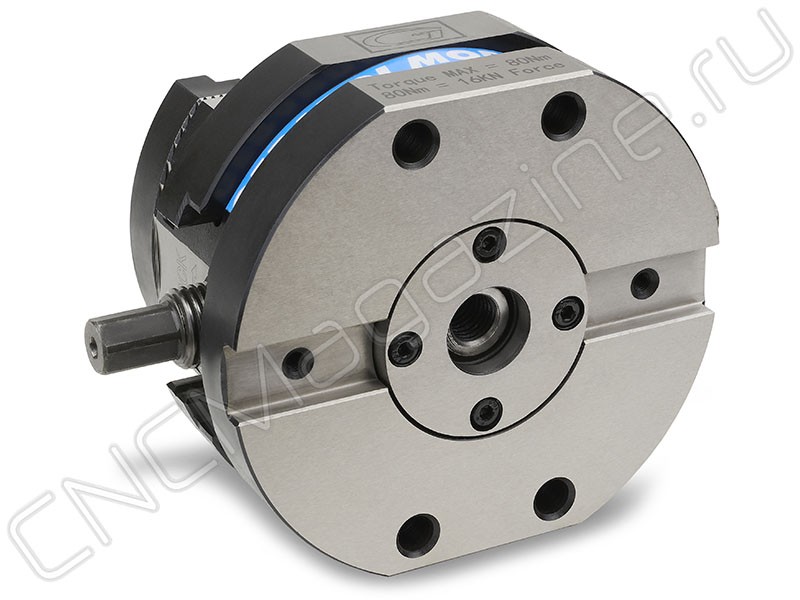

Калиброванная центрирующая втулка |
Шпонка |
 |
 |
Технические характеристики:
Модель | ART.640-1 |
E | 35 |
F | 92 |
H | 15 мм |
L | 120 мм |
Вес | 5.000 кг |
Бренд | Gerardi |
Применение | для 5-осевой обработки для фрезерных станков |
Вид оснастки | Тиски |
Серия тисков | 640 Multitasking |
Усилие зажима | 1631 кгс |
Ширина губок, B | 74 мм |
Рабочий ход, Smax | 74 мм |
Материал тисков | Сталь |
Особенности тисков | самоцентрирующиеся неповоротные станочные (машинные) прецизионные (высокоточные) модульные быстрозажимные |

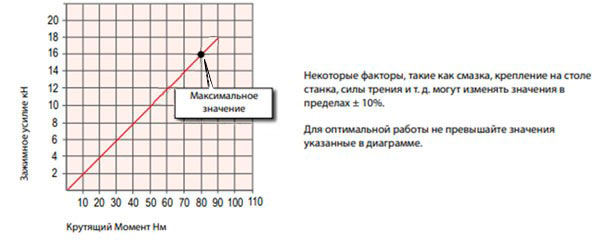

Момент затяжки тисков, нМ | 80 нМ |
Механизм позиционирования | Нет |
Межосевое расстояние шпилек | 92 мм |
