SK40-HBOR63P 11-32 Чистовая расточная система (набор)
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте

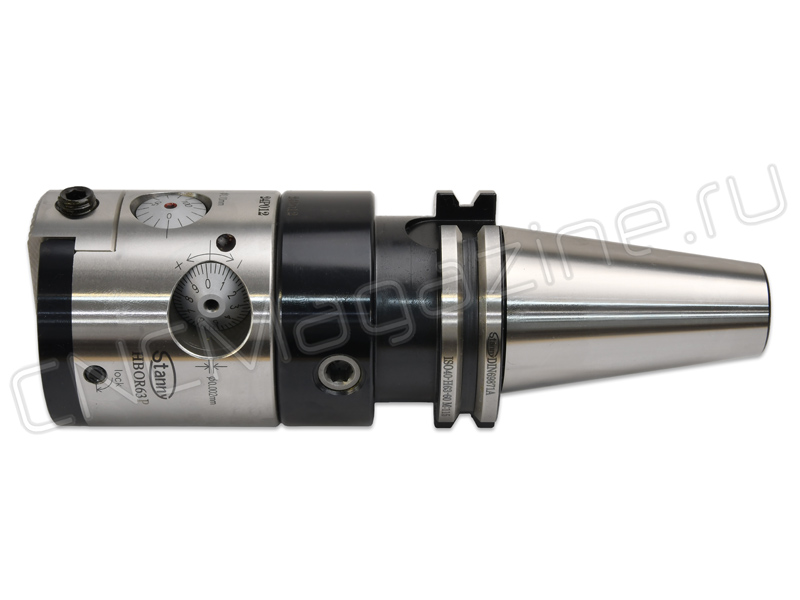

Расточная система SK40-HBOR63P (набор) для расточки отверстий в диапазоне от 11 до 32 мм. Балансировка G2.5/12000 об/мин. Пластины приобретаются отдельно.

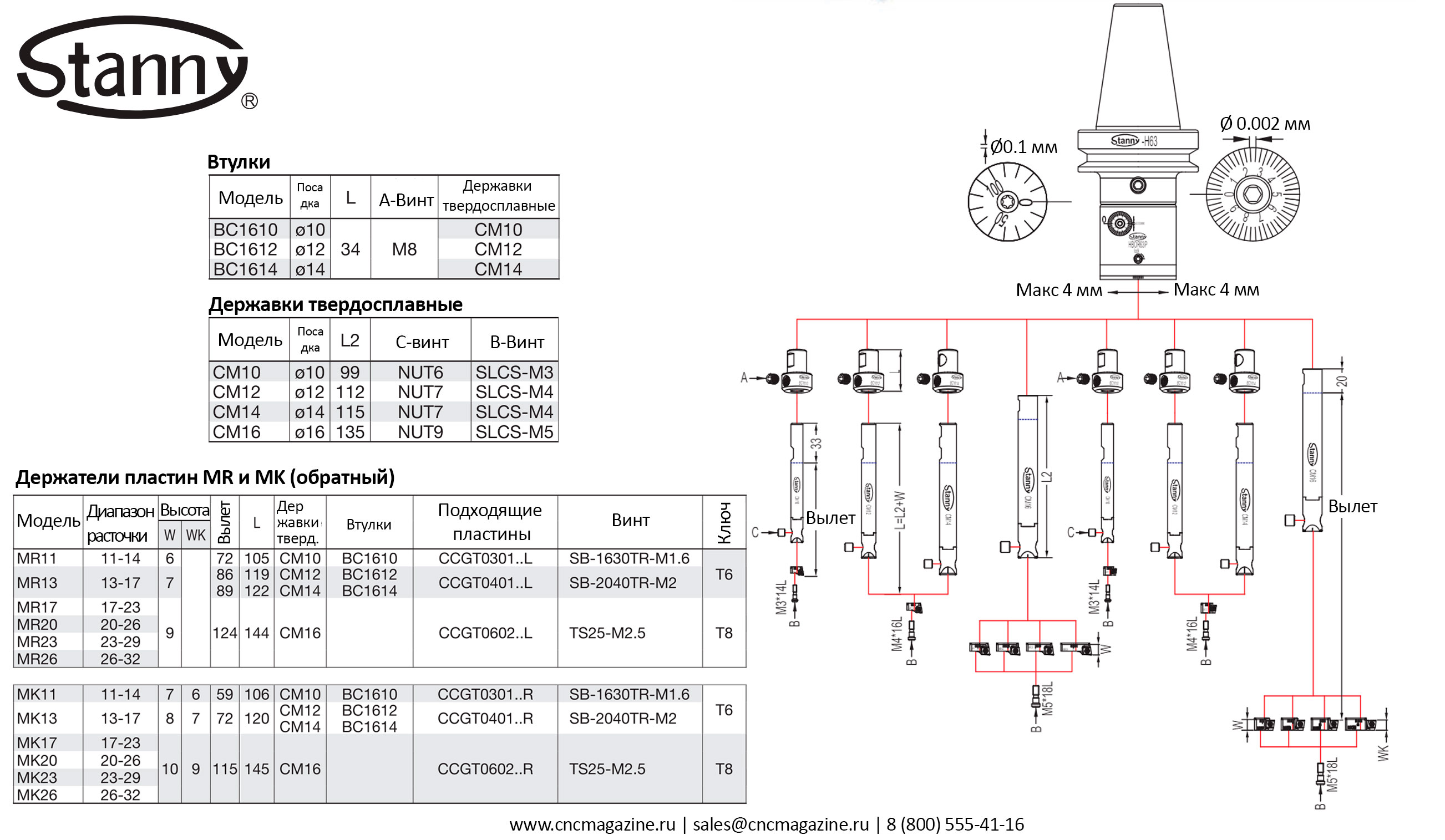

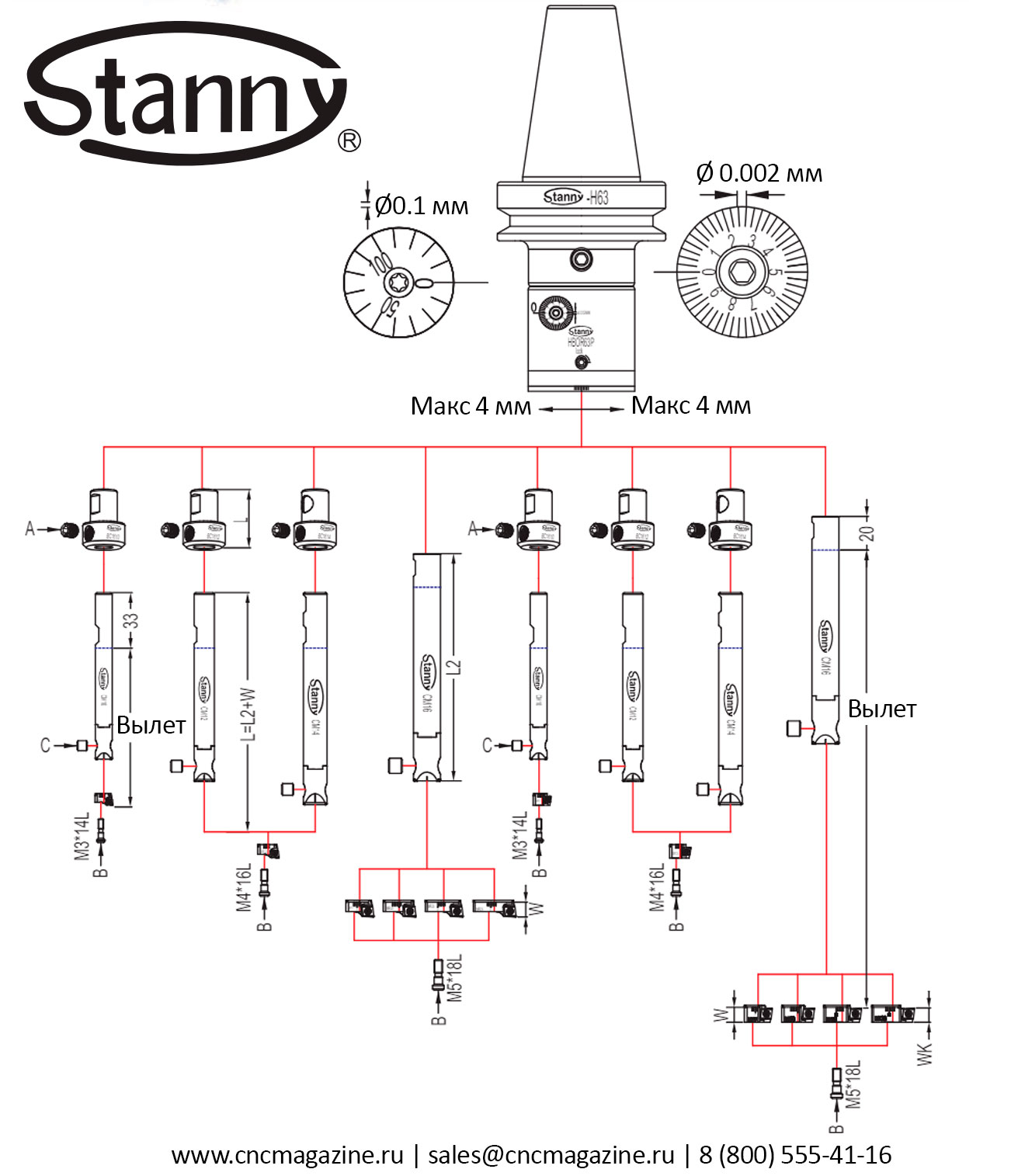

Схему вариантов установки держателей, так же можно посмотреть во вкладке "Документация".

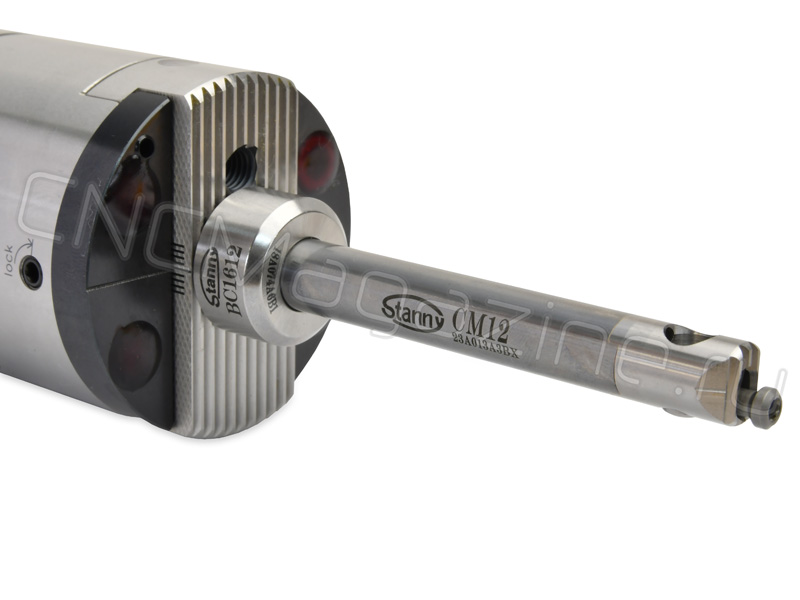

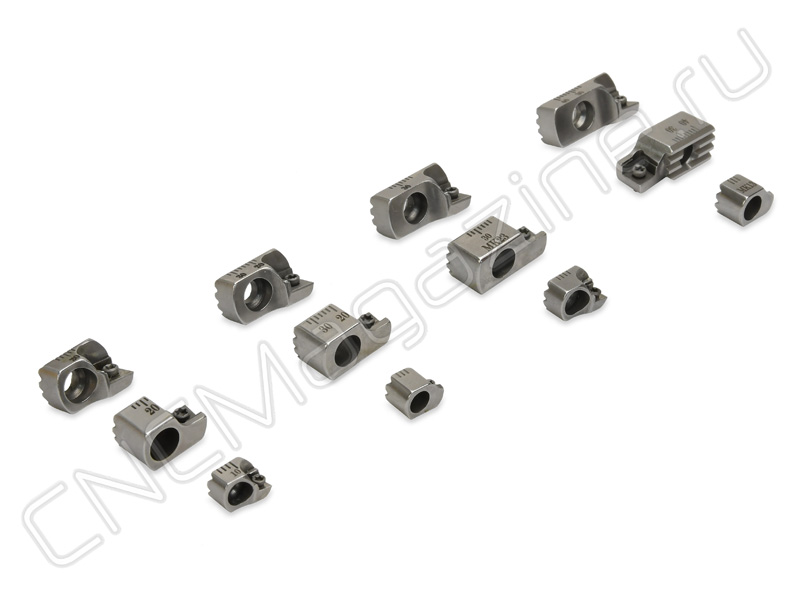

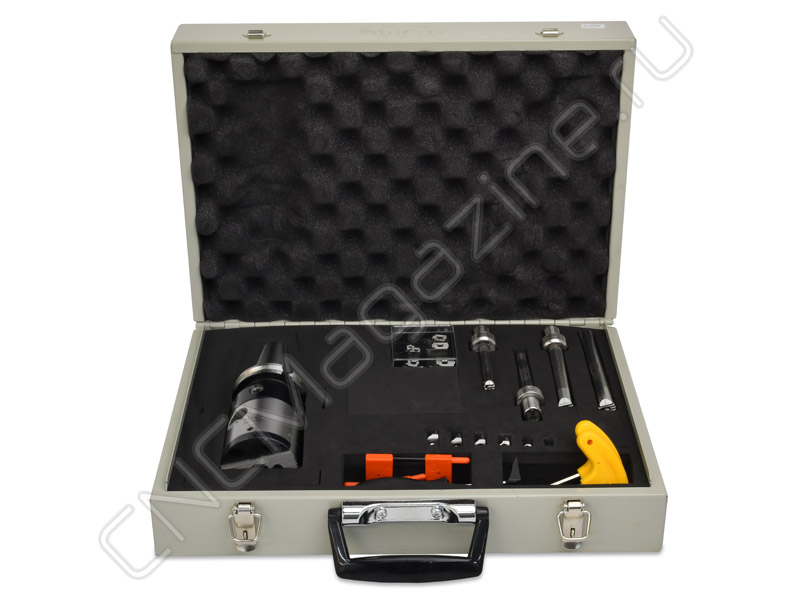

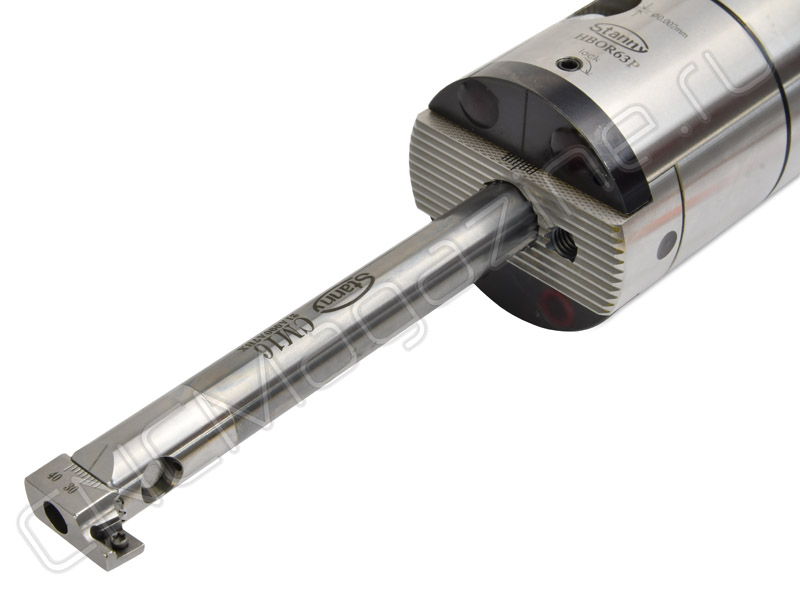

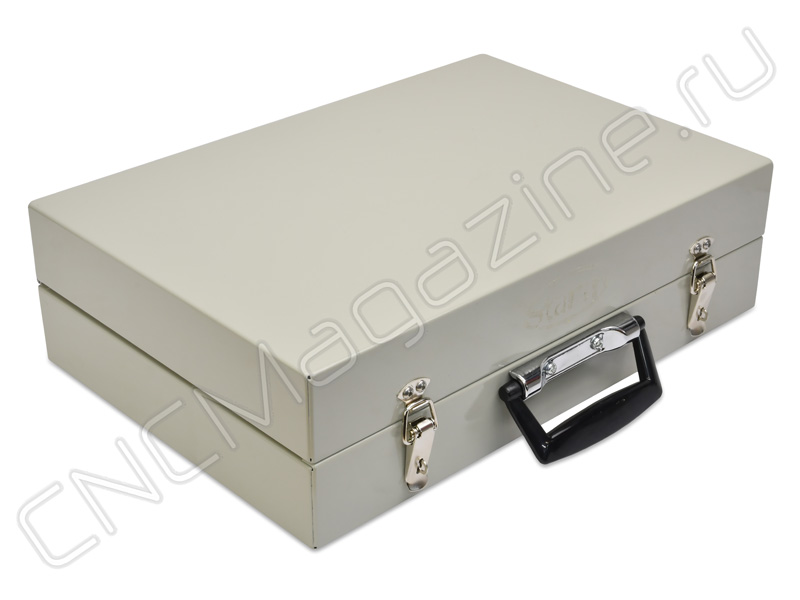

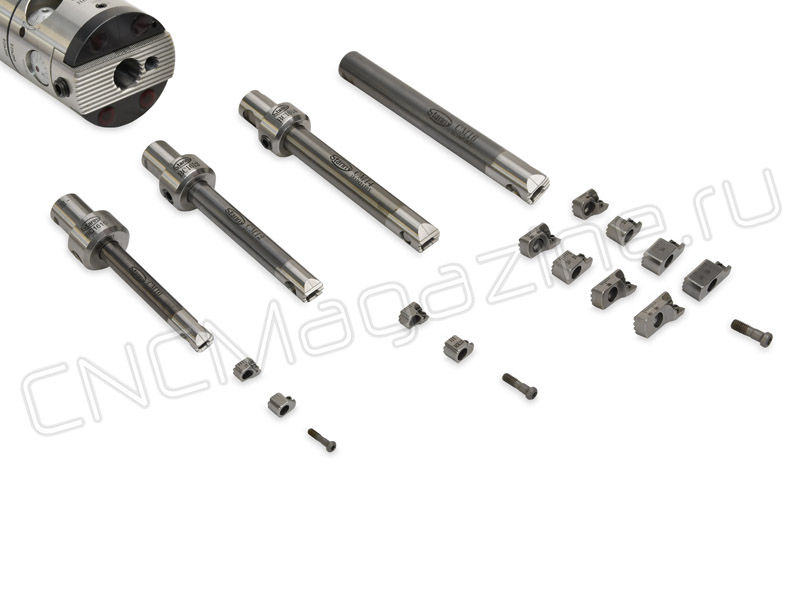

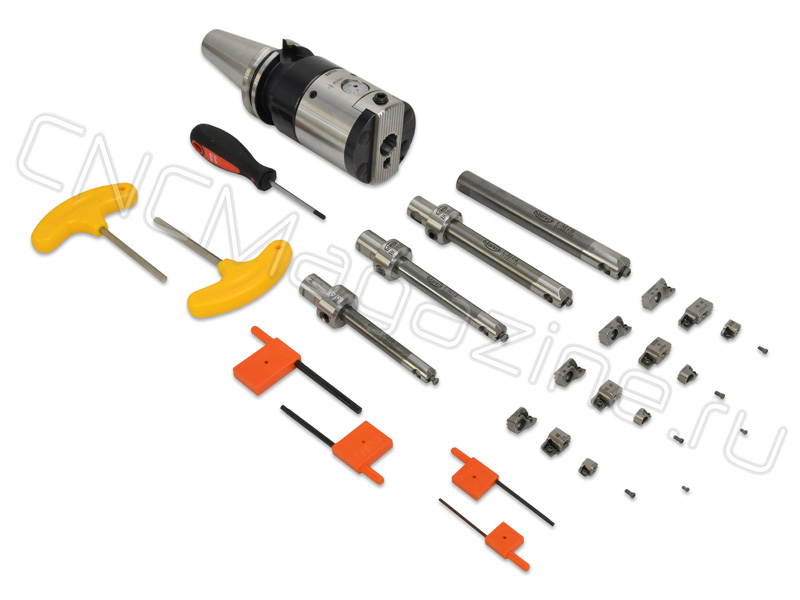

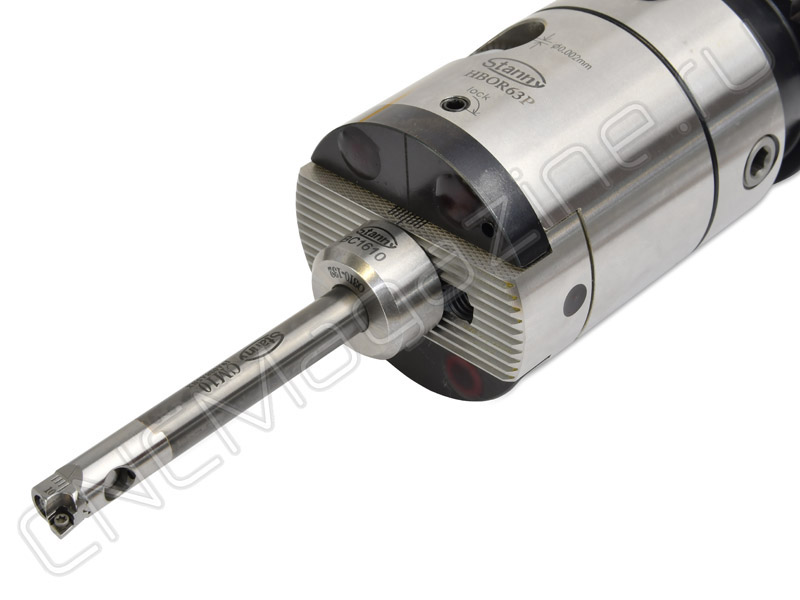

Набор для чистового растачивания SK40-HBOR63P включает втулки 3 шт., державки 4 шт., держатели пластин 12 шт. (без пластин), микрометрическую расточную головку, патрон SK40, набор ключей и ящик.

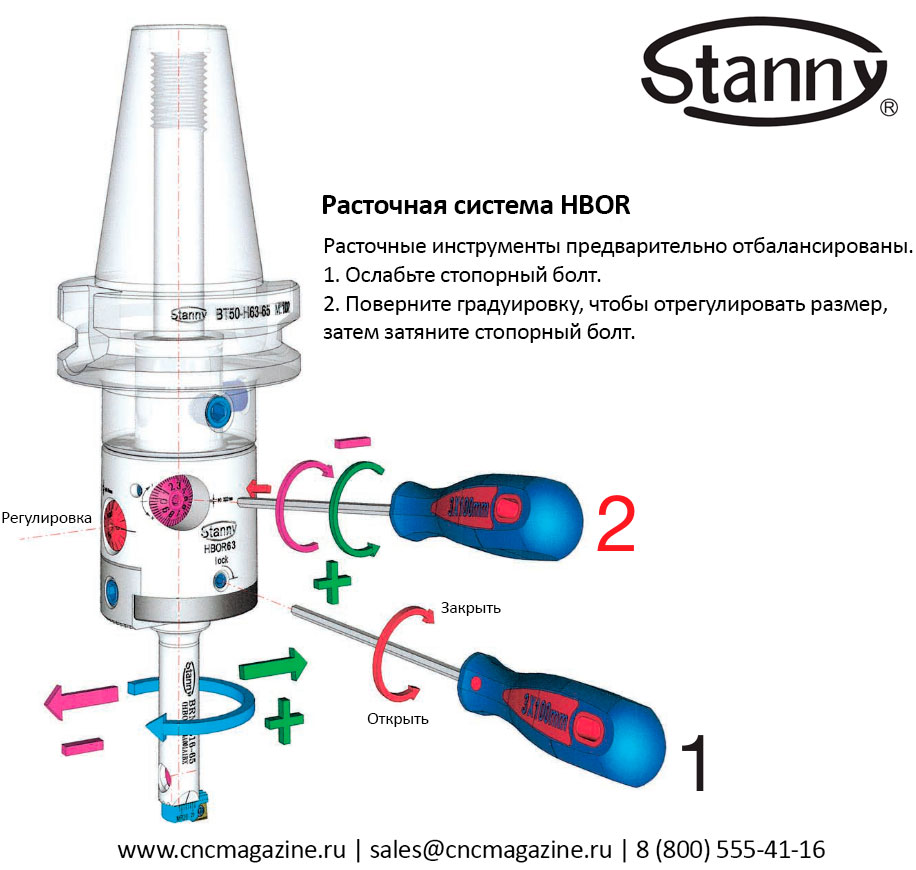

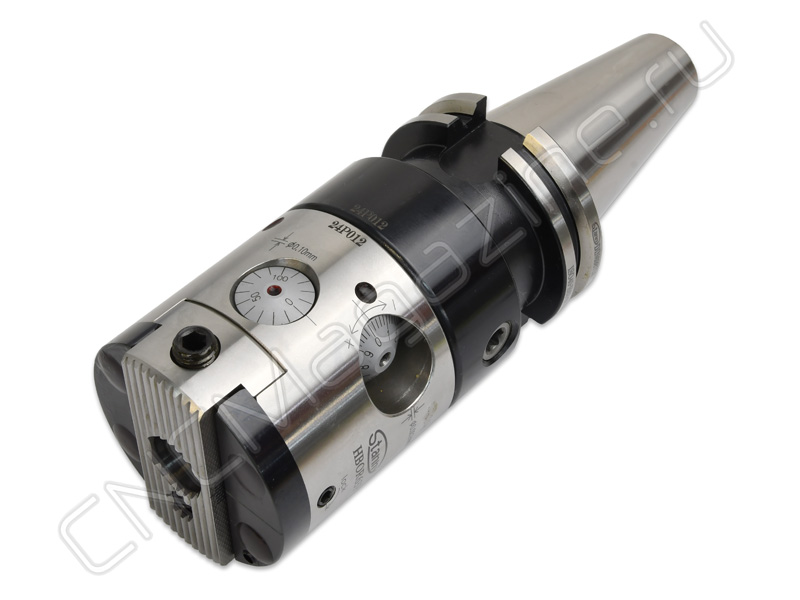

В расточной головке установлен регулятор со шкалой, где каждое деление шкалы расточной головки равняется 0.002 мм. Каждое деление крупной шкалы равняется 0.1 мм.
Особенность работы:
- Расточная система прецензионная серии HBOR спроектирована таким образом, что при регулировке диаметров, в движение приводятся одновременно оба элемента и кассета, и передвижной блок. При работе системы в среднем положении вся система сбалансирована.
- При смещении кассеты в крайнюю точку (при наибольшем диаметре растачивания) смещается центр тяжести, что приводит к появлеию вибрации.
- Для обеспечения компенсации дизбаланса (уравновешивания), блок передвигается в противоположную сторону.
- Такая конструкция позволяет быстро и качественно сбалансировать систему.
|

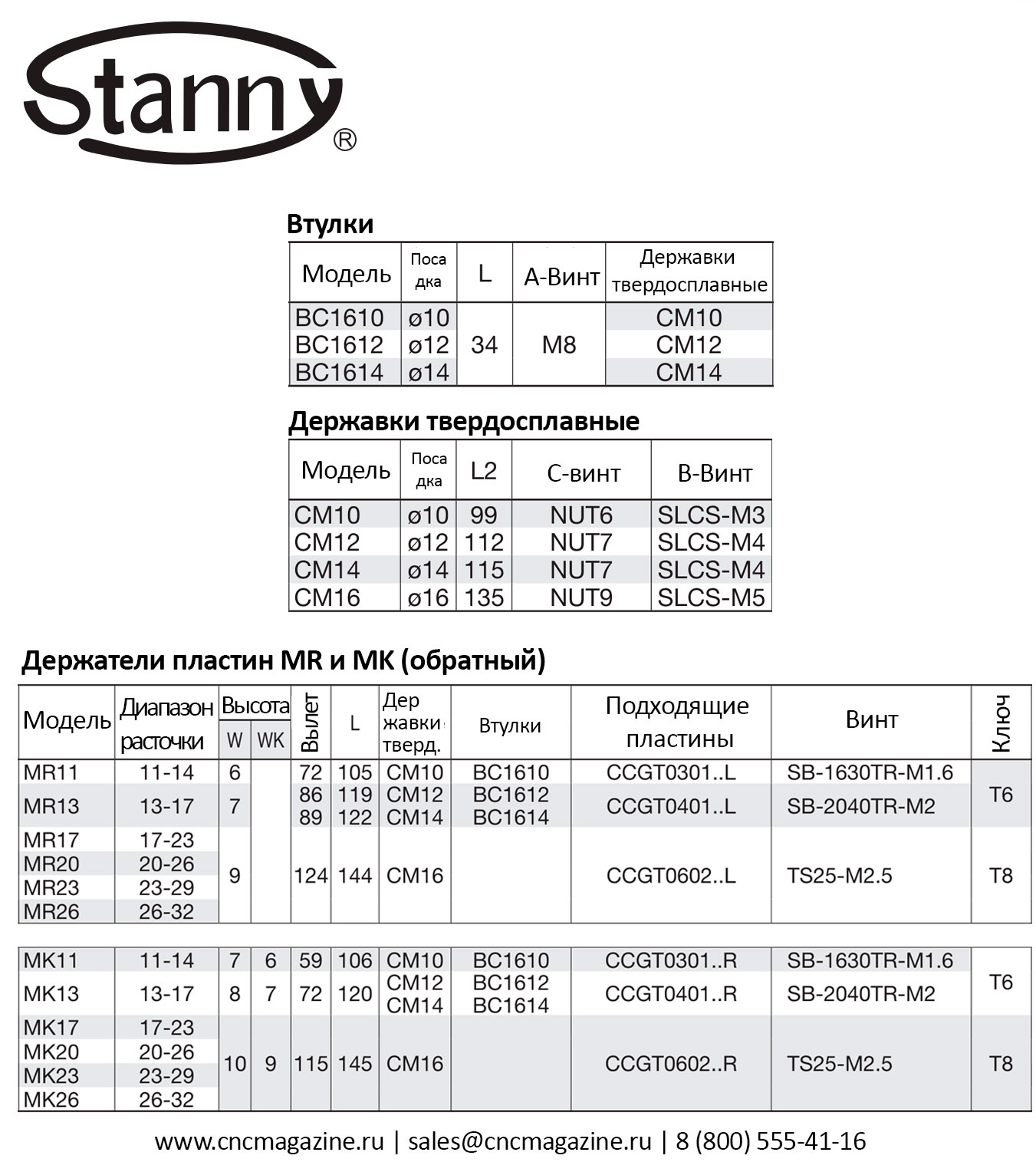

Обозначение |
Диапазон расточки |
Подходящие пластины |
Державки твердосплавные |
Втулки |
Винт/Ключ |
| Держатель пластины MR11 |
11-14 мм |
CCGT0301..L |
CM10 |
BC1610 |
SB-1630TR-M1.6/T6 |
|
Держатель пластины MR13 |
13-17 мм |
CCGT0401..L |
CM12, CM14 |
BC1612, BC1614 |
SB-2040TR-M2/T6 |
|
Держатель пластины MR17 |
17-23 мм |
CCGT0602..L |
CM16 |
- |
TS25-M2.5/T8 |
|
Держатель пластины MR20 |
20-26 мм |
CCGT0602..L |
CM16 |
- |
TS25-M2.5/T8 |
|
Держатель пластины MR23 |
23-29 мм |
CCGT0602..L |
CM16 |
- |
TS25-M2.5/T8 |
|

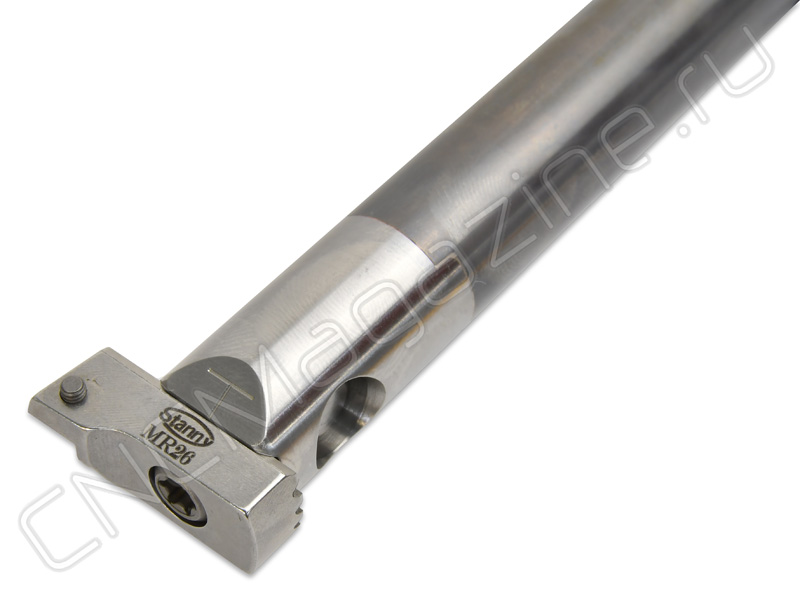

Держатель пластины MR26 |
26-32 мм |
CCGT0602..L |
CM16 |
- |
TS25-M2.5/T8 |
|

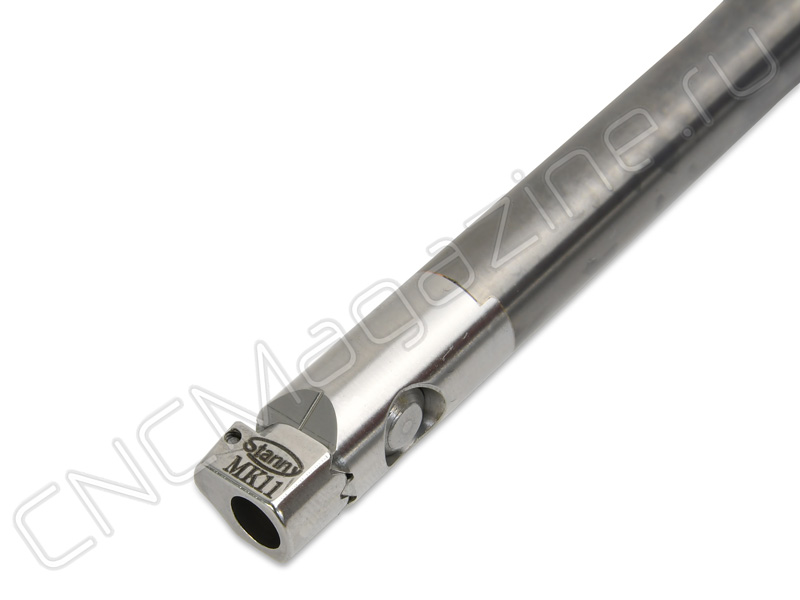

Держатель пластины MK11, обратный |
11-14 мм |
CCGT0301..R |
CM10 |
BC1610 |
SB-1630TR-M1.6/T6 |
|
Держатель пластины MK13, обратный |
13-17 мм |
CCGT0401..R |
CM12, CM14 |
BC1612, BC1614 |
SB-2040TR-M2/T6 |
|
Держатель пластины MK17, обратный |
17-23 мм |
CCGT0602..R |
CM16 |
- |
TS25-M2.5/T8 |
|
Держатель пластины MK20, обратный |
20-26 мм |
CCGT0602..R |
CM16 |
- |
TS25-M2.5/T8 |
|
Держатель пластины MK23, обратный |
23-29 мм |
CCGT0602..R |
CM16 |
- |
TS25-M2.5/T8 |
|
Держатель пластины MK26, обратный |
26-32 мм |
CCGT0602..R |
CM16 |
- |
TS25-M2.5/T8 |
Втулки.
|
Обозначение |
Посадочный диаметр, мм |
Для державки тверд. |
Общая длина, мм |
Болт |
|
BC1610 |
10 |
CM10 |
34 |
M8 |
|
BC1612 |
12 |
CM12 |
34 |
M8 |
|
BC1614 |
14 |
CM14 |
34 |
M8 |

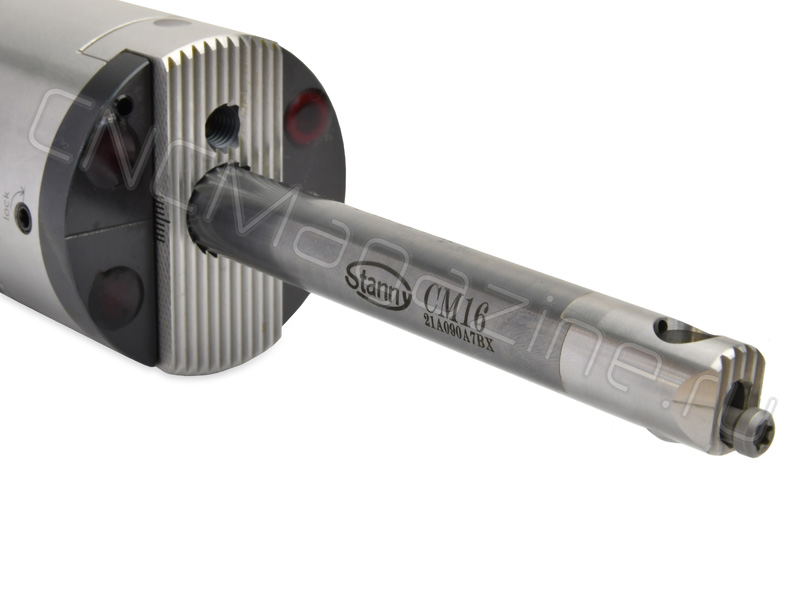

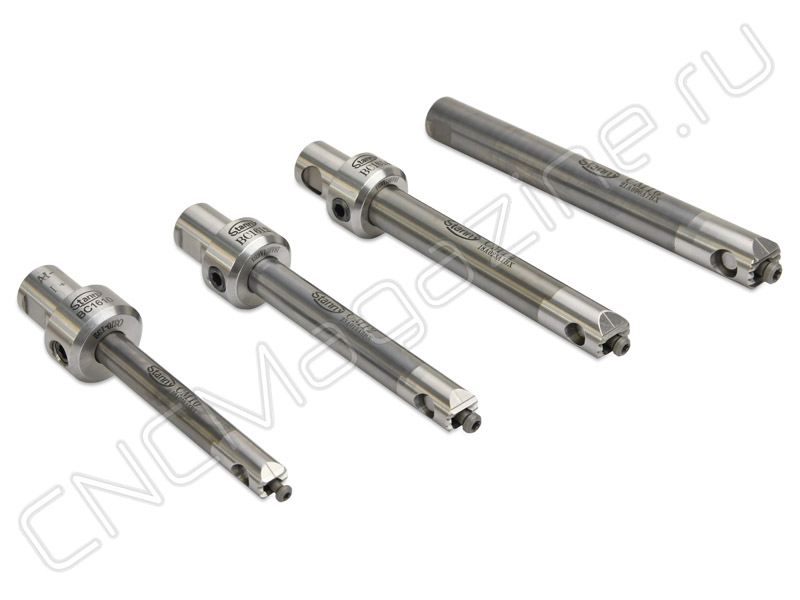

Державки твердосплавные.
|
Обозначение |
Посадочный диаметр хвостовика, мм |
Общая длина, мм |
Гайка |
Болт |
|
CM10 |
10 |
99 |
С6 | SLCS-M3 |
|
CM12 |
12 |
112 |
С7 |
SLCS-M4 |
|
CM14 |
14 |
115 |
С7 |
SLCS-M5 |
|
CM16 |
16 |
135 |
С9 |
SLCS-M6 |
Технические характеристики:
Модель | SK40-HBOR63P |
L1 | 60 мм |
Вес | 8.100 кг |
Бренд | Stanny |
Точность | 0.002 мм |
Вид набора | Набор HBOR63P 11-32 |
Вид обработки | Чистовая |
Тип хвостовика | SK40 |
Глубина расточки | 59-124 мм |
Подходящие пластины | CCGT0301**L CCGT0301**R CCGT0401**L CCGT0401**R CCGT0602**L CCGT0602**R |
Диапазон расточки, мм | 11-32 мм |
Вид держателя пластины | HBOR63P-11-32 |
Цена деления шкалы, шаг | 0.002 мм |
