BT40-HBOR50 6-90 Чистовая расточная система (набор)
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Расточная система BT40-HBOR50 (набор) для расточки отверстий в диапазоне от 6 до 90 мм. Пластины приобретаются отдельно.

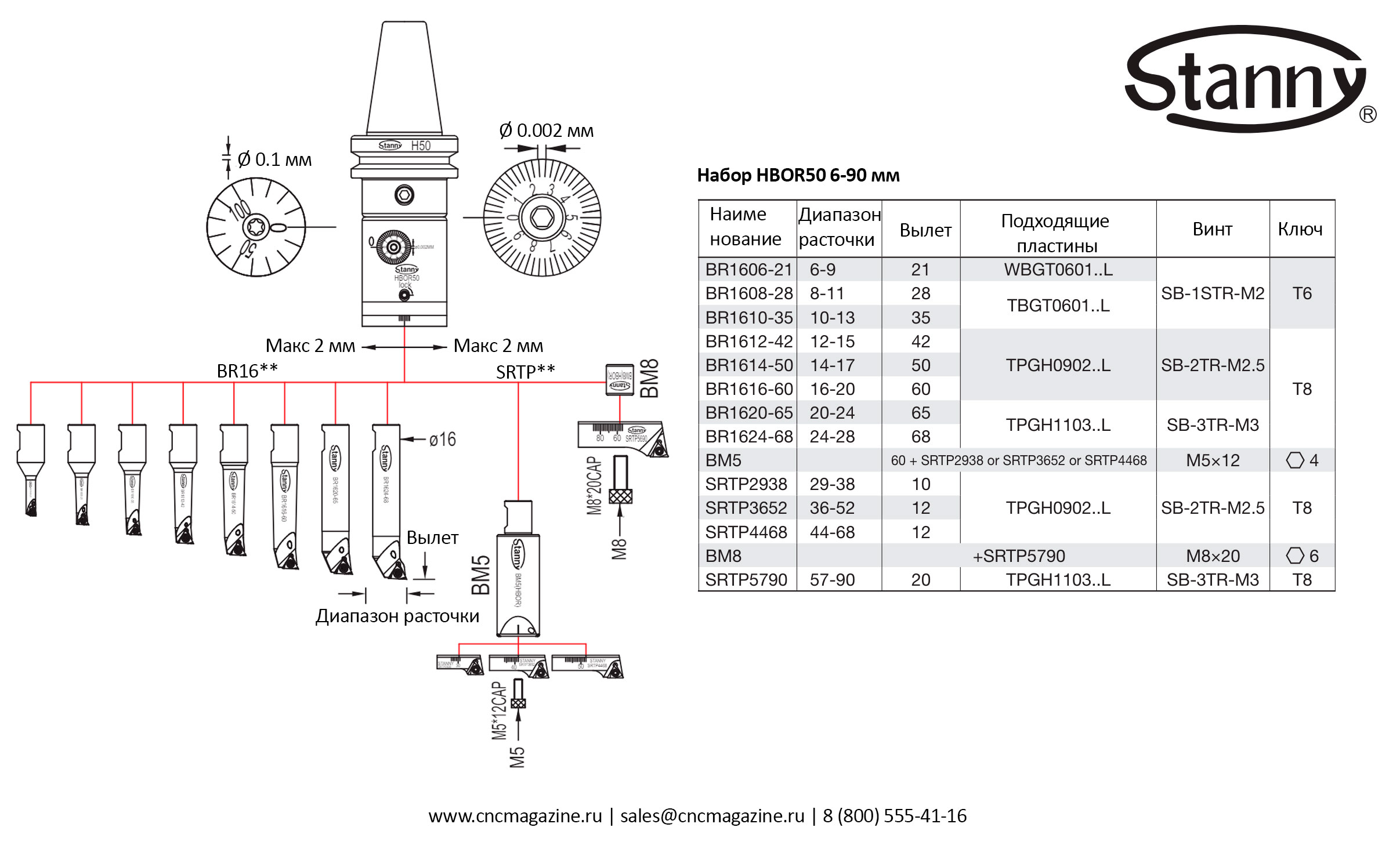

Схему вариантов установки держателей, так же можно посмотреть во вкладке "Документация".

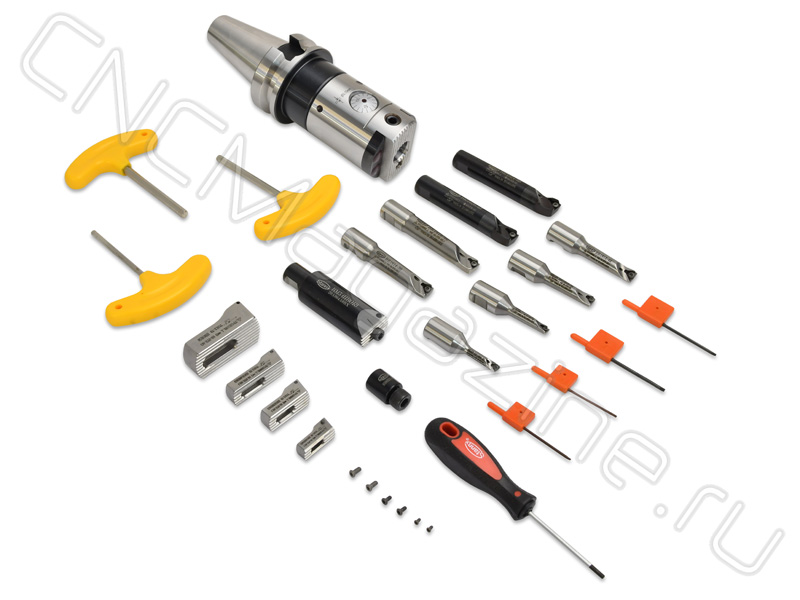

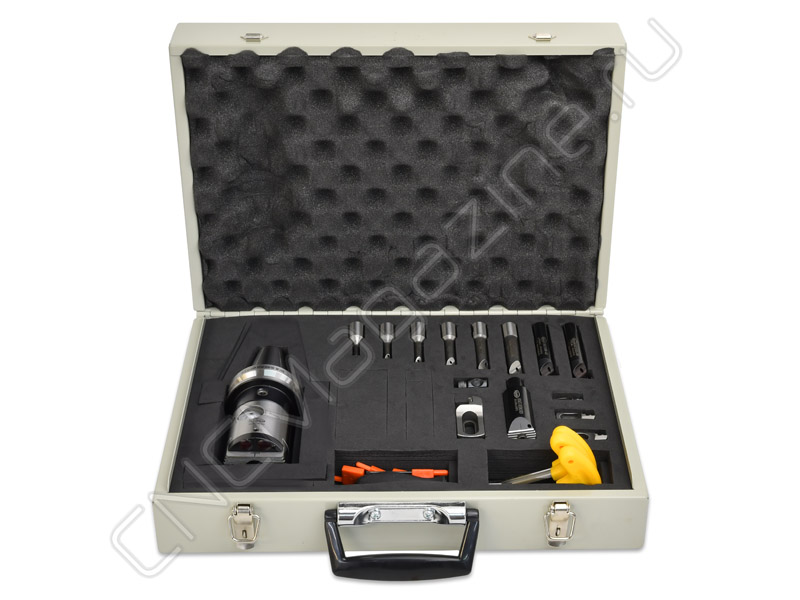

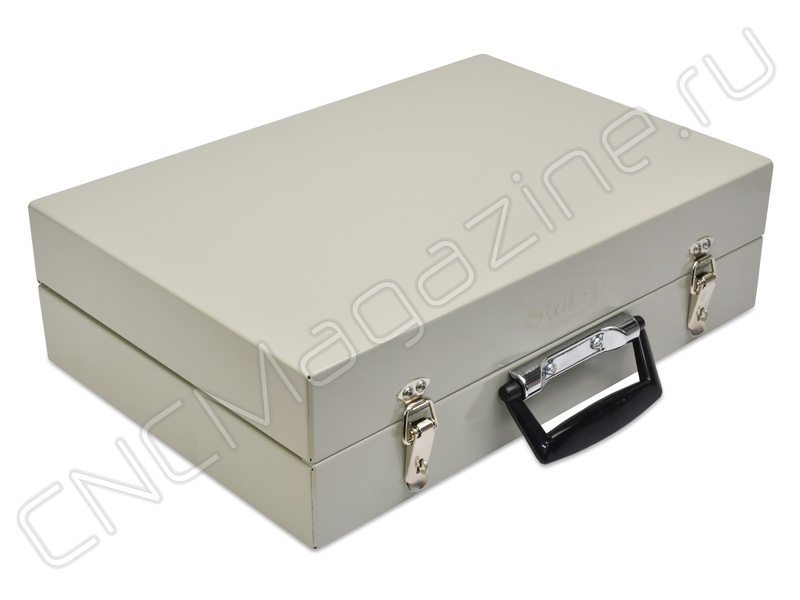

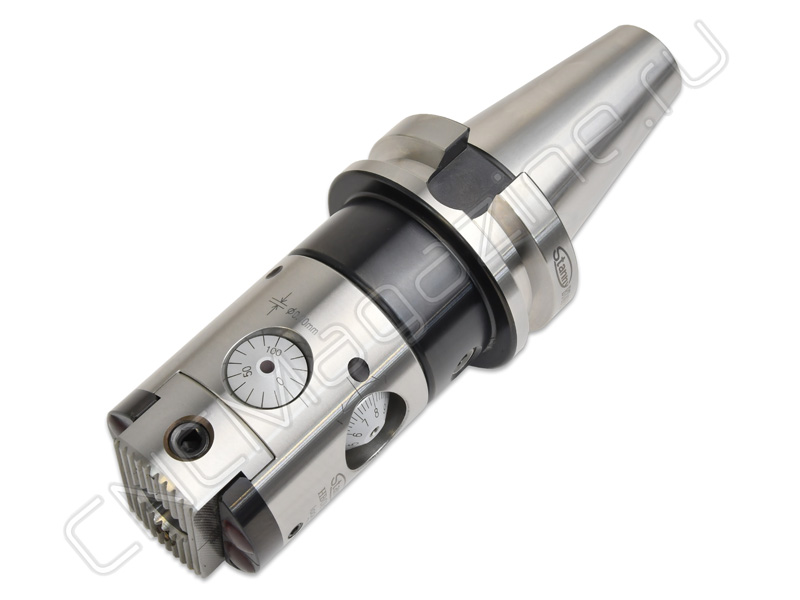

Набор для чистового растачивания BT40-HBOR50 включает резцы 12 шт. (без пластин), удлинители 2 шт., микрометрическую расточную головку, патрон BT40, набор ключей и чемодан.

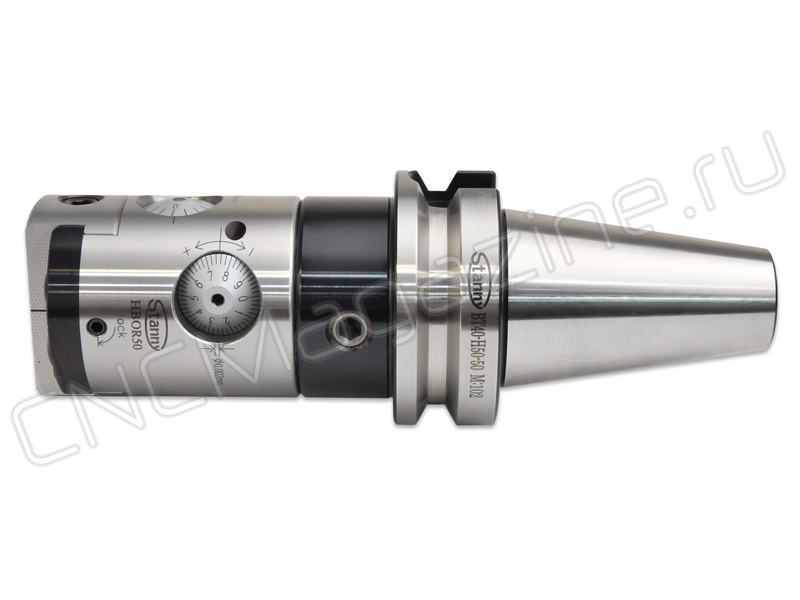

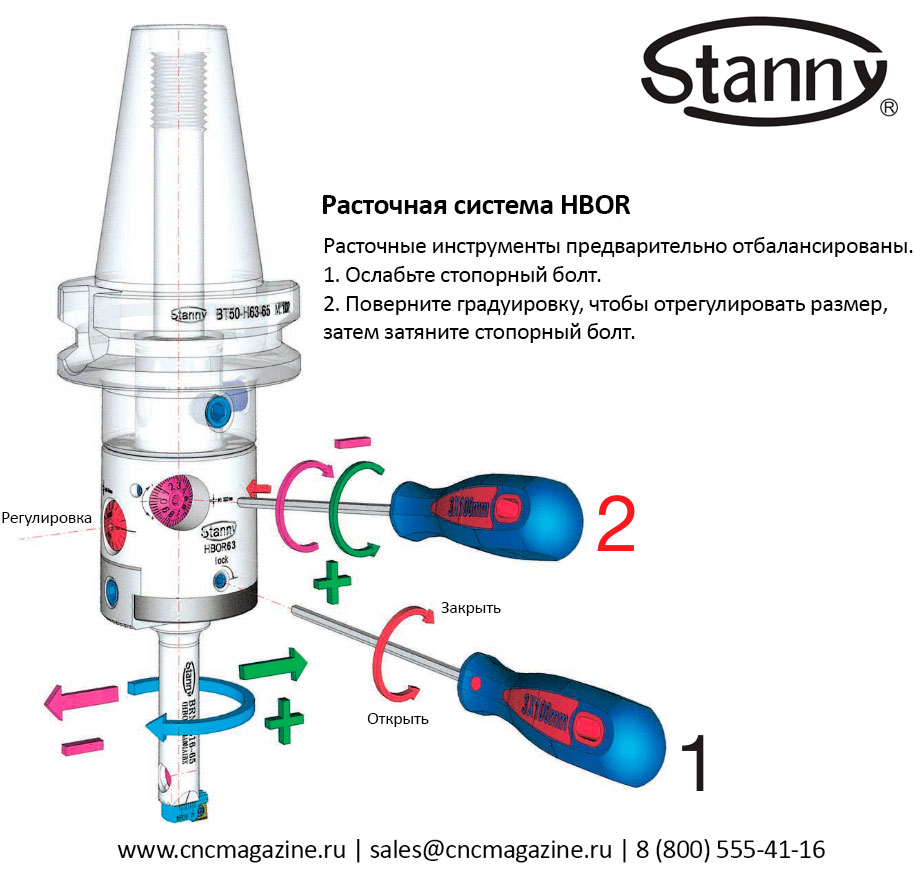

В расточной головке установлен регулятор со шкалой, где каждое деление шкалы расточной головки равняется 0.002 мм. Каждое деление крупной шкалы равняется 0.1 мм.
Особенность работы:

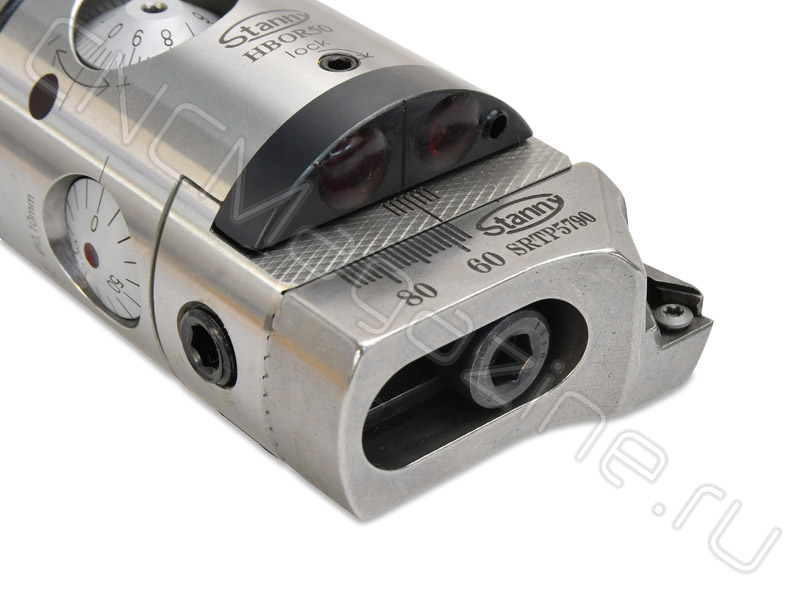

- Расточная система прецензионная серии HBOR спроектирована таким образом, что при регулировке диаметров, в движение приводятся одновременно оба элемента и кассета, и передвижной блок. При работе системы в среднем положении вся система сбалансирована.
- При смещении кассеты в крайнюю точку (при наибольшем диаметре растачивания) смещается центр тяжести, что приводит к появлеию вибрации.
- Для обеспечения компенсации дизбаланса (уравновешивания), блок передвигается в противоположную сторону.
- Такая конструкция позволяет быстро и качественно сбалансировать систему.
|

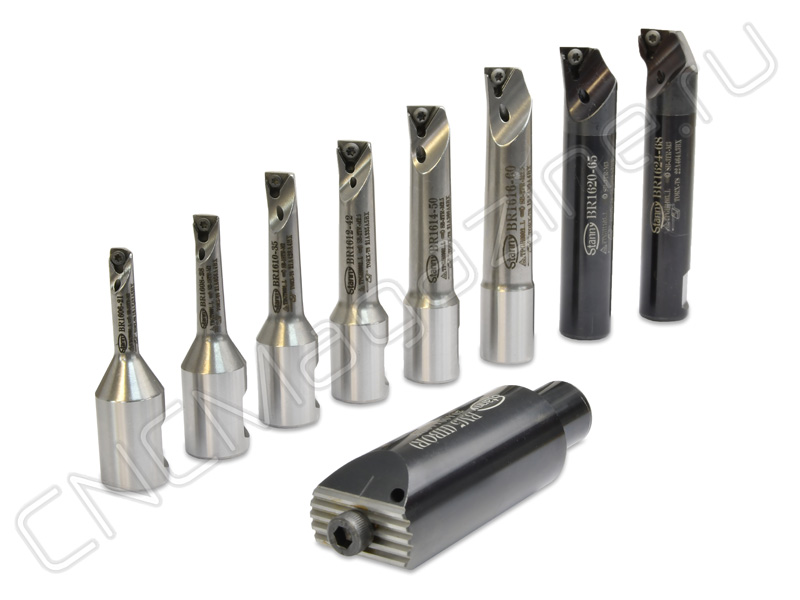

Обозначение |
Диапазон расточки |
Подходящие пластины |
Винт/Ключ |
|

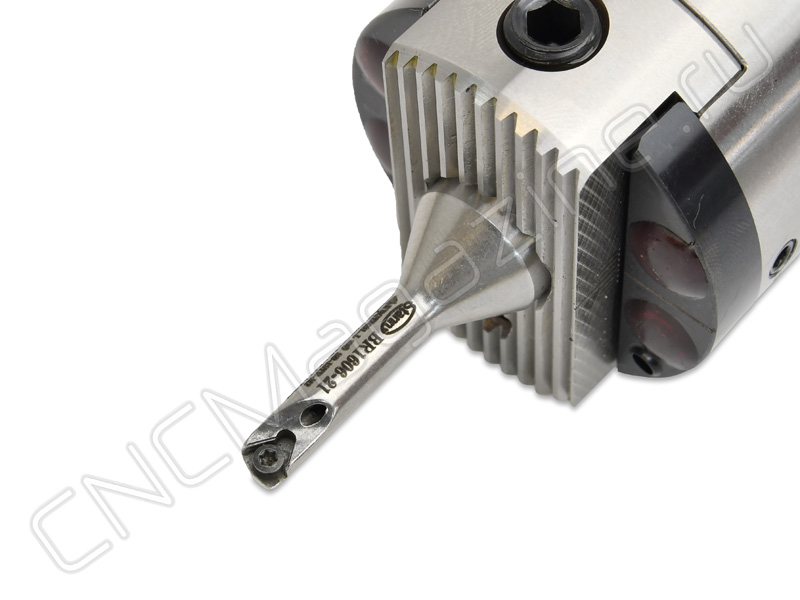

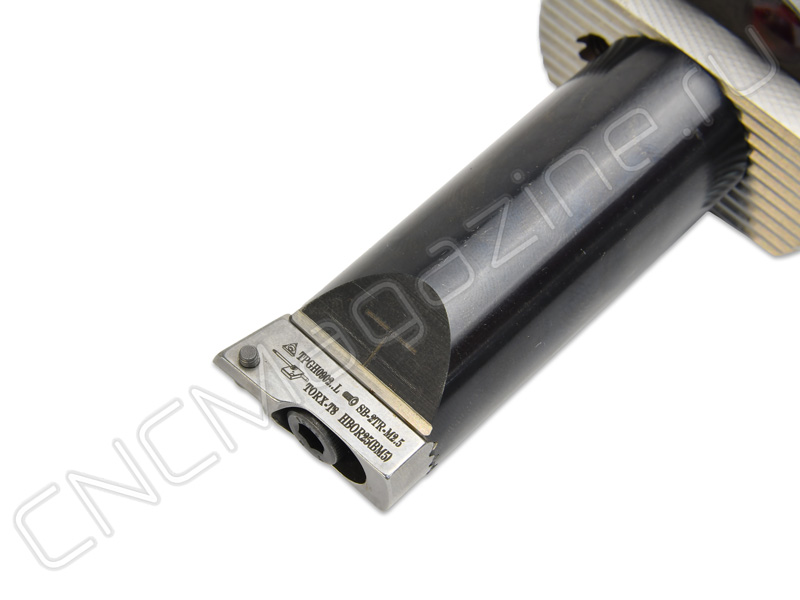

Резец BR1606-21 |
6-9 мм |
WBGT0601..L |
SB-1STR-M2/T6 |
|
Резец BR1608-28 |
8-11 мм |
TBGT0601..L |
SB-1STR-M2/T6 |
|
Резец BR1610-35 |
10-13 мм |
TBGT0601..L |
SB-1STR-M2/T6 |
|
Резец BR1612-42 |
12-15 мм |
TPGH0902..L |
SB-2TR-M2.5/T8 |
|
Резец BR1614-50 |
14-17 мм |
TPGH0902..L |
SB-2TR-M2.5/T8 |
|
Резец BR1616-60 |
16-20 мм |
TPGH0902..L |
SB-2TR-M2.5/T8 |
|
Резец BR1620-65 |
20-24 мм |
TPGH1103..L |
SB-3TR-M3/T8 |
|
Резец BR1624-68 |
24-28 мм |
TPGH1103..L |
SB-3TR-M3/T8 |
|

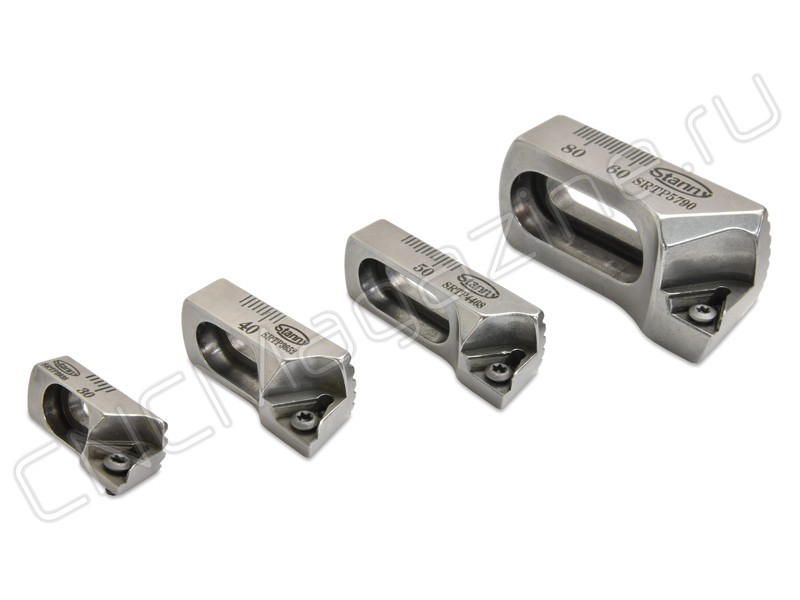

Держатели пластин SRTP2938 |
29-38 мм |
TPGH0902..L |
SB-2TR-M2.5/T8 |
|
Держатели пластин SRTP3652 |
36-52 мм |
TPGH0902..L |
SB-2TR-M2.5/T8 |
|
Держатели пластин SRTP4468 |
44-68 мм |
TPGH0902..L |
SB-2TR-M2.5/T8 |
|

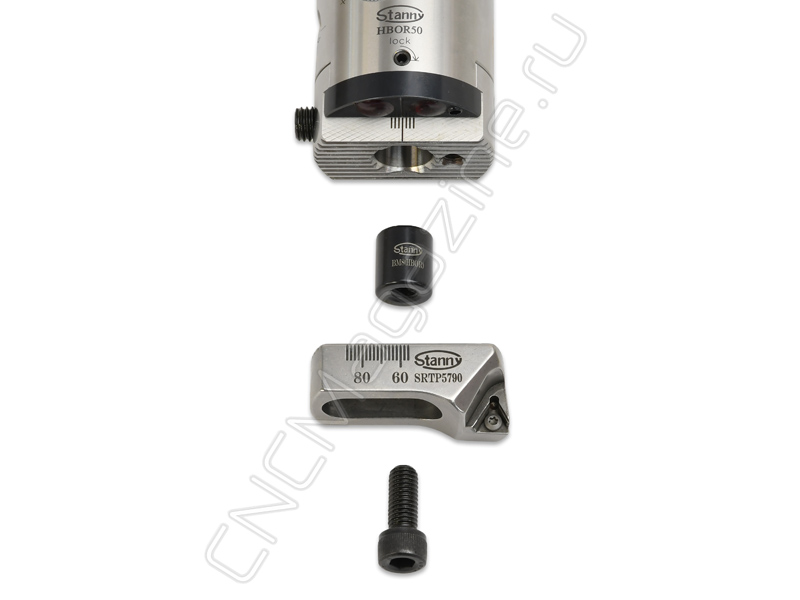

Держатели пластин SRTP5790 |
57-90 мм |
TPGH1103..L |
SB-3TR-M3/T8 |

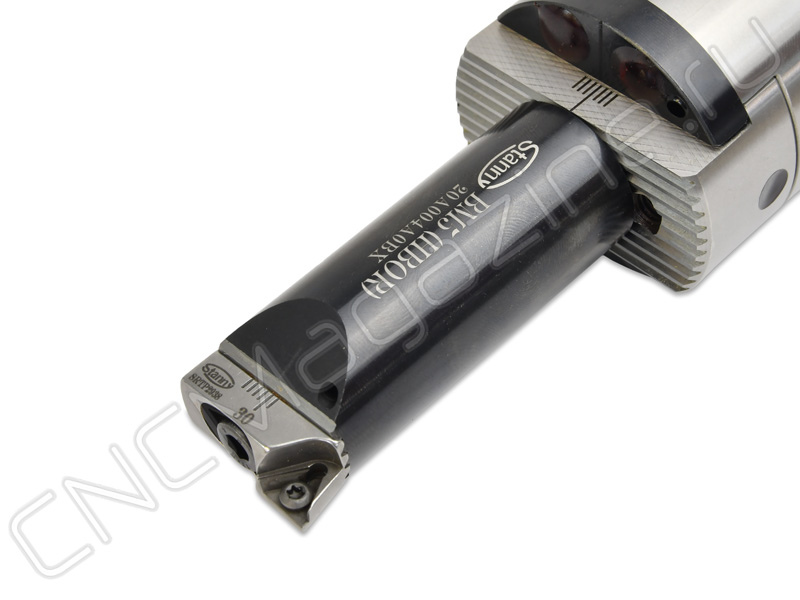

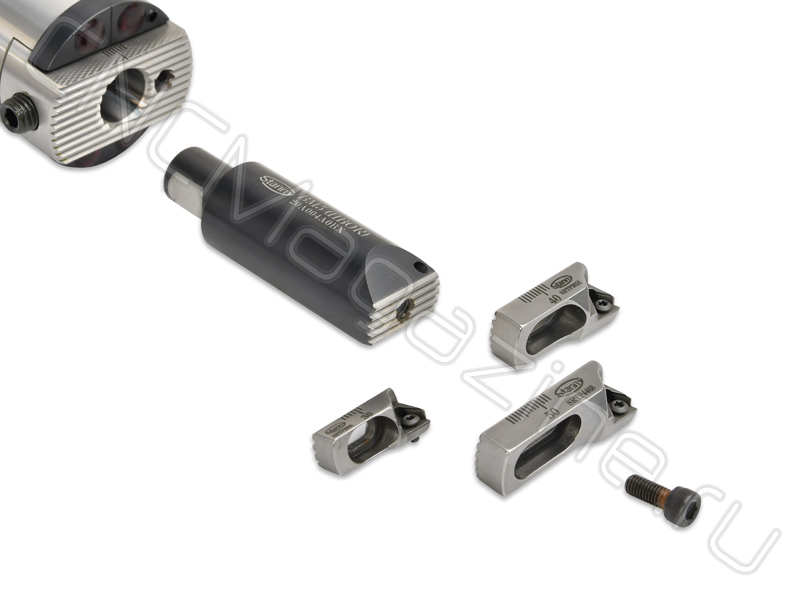

Удлинитель.
|
Обозначение |
Держатели пластин |
Винт |
|
BM5 |
SRTP2938 SRTP3652 SRTP4468 |
M5×12 |
|
BM8 |
SRTP5790 |
M8×20 |
Технические характеристики:
Модель | BT40-HBOR50 |
L1 | 50 мм |
Вес | 7.300 кг |
Бренд | Stanny |
Точность | 0.002 мм |
Вид набора | Набор HBOR50 6-90 |
Вид обработки | Чистовая |
Тип хвостовика | BT40 |
Глубина расточки | 10-68 мм |
Подходящие пластины | TBGT0601**L TPGH0902**L TPGH1103**L WBGT0601**L |
Диапазон расточки, мм | 6-90 мм |
Цена деления шкалы, шаг | 0.002 мм |
