Прижим стоечный фрезерный усиленный ПСФ-70 InTool

Артикул: 19426

Основные параметры

RUB_PRICE

12348.45

Вес

1.588 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Прижим стоечный фрезерный усиленный ПСФ-70 InTool:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

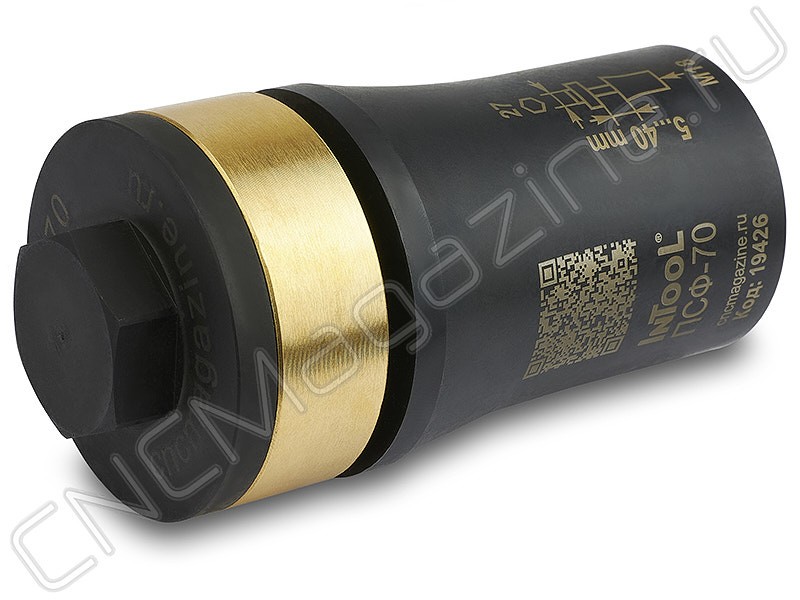

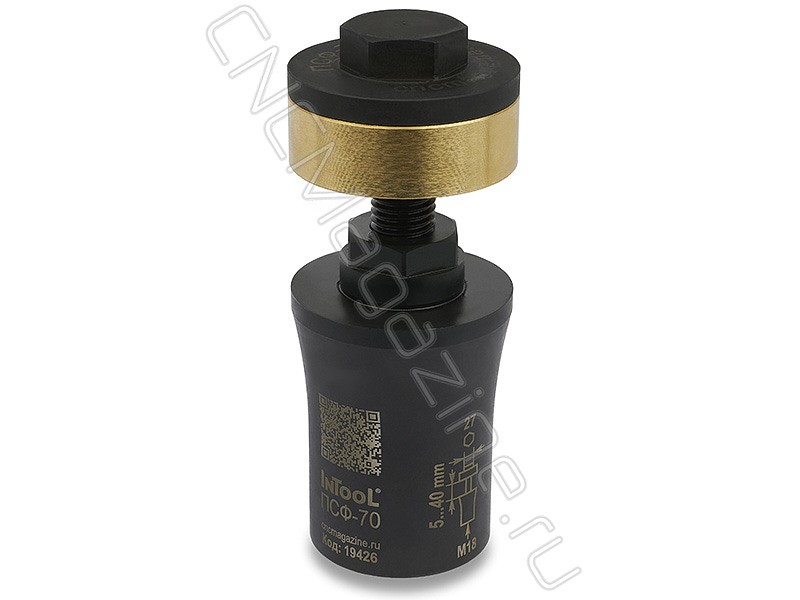

Зажимная оправка для фрезерного стола, вороненое исполнение, усиленная, с латунным упором, диаметр упора 55 мм, диапазон зажима 5-40 мм. Приспособление для быстрой фиксации на станке листовых, тонких заготовок круглой, овальной, прямоугольной и пятиугольной формы. Рабочая высота прижима 70±0.01 мм, прижим может быть использован для столов с различным пазом от 16 до 22 мм.

Шпильки и сухарь приобретаются отдельно и не входят в комплект поставки.

Видео-обзор, инструкция и пример использования прижимов ПСФ на станке:

Применение стоечных прижимов InTool:

Прижимы крепятся в Т-образные пазы стола, при помощи шпилек и установочных сухарей.
Оправка ПСФ-70 фиксируется на столе за шестигранник, при помощи ключа с зевом 27 мм.

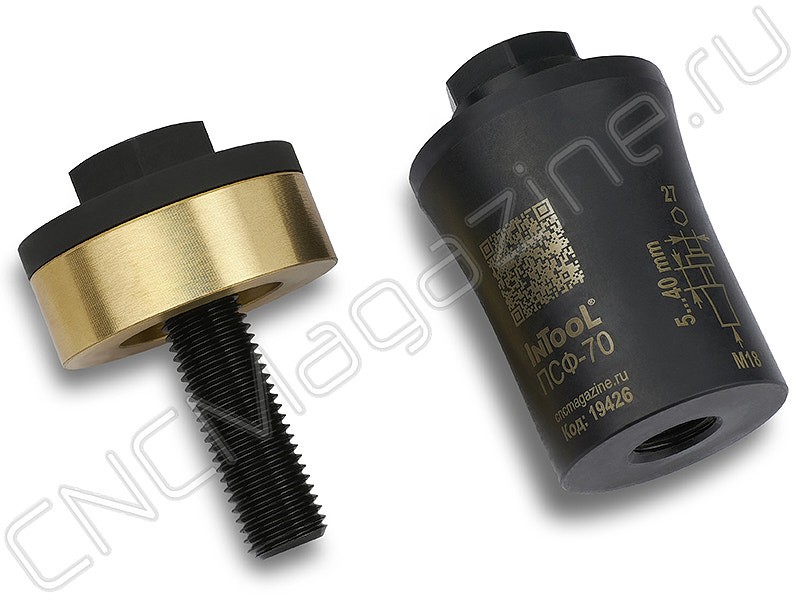

Заготовка зажимается при помощи зажимного болта, ключом с зевом 27 мм.
Упорное кольцо из латуни предотвращает повреждение и появление царапин на обрабатываемой детали.
Для фиксации одной заготовки хватает 3-4 прижимов.

Преимущества усиленных прижимов ПСФ-70 InTool:

Уменьшение производственных затрат за счет сокращения времени на фиксацию заготовок и уменьшения количества необходимой оснастки.
Оптимальное использование стола станка.
Надежный зажим заготовок с плоскими участками, различных форм и конфигураций.
Подходят для сквозной обработки и обработки заготовок в труднодоступных местах благодаря компактным размерам.
Жесткие классы допусков (±0.01) по высоте оправки обеспечивают параллельную фиксацию к столу станка.

Рекомендации:

Подходит для заготовок толщиной от 5 до 40 мм.
Опорная высота зажима обрабатываемой детали, от стола станка 70 ±0.01 мм.

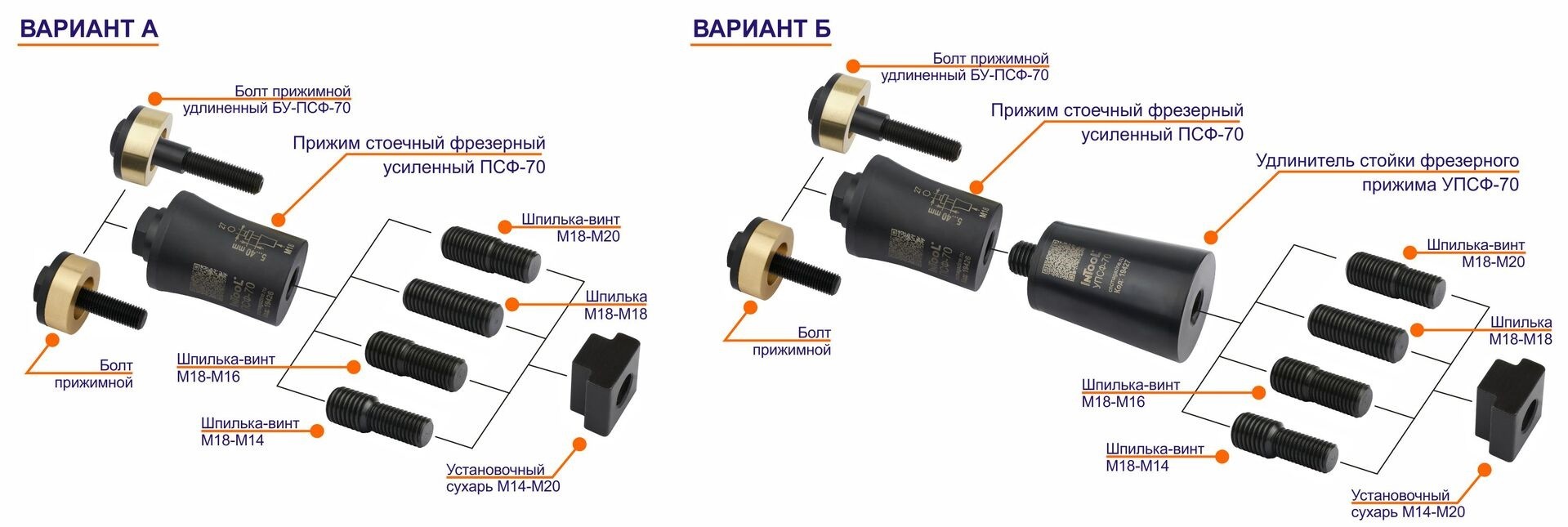

Дополнительно можно приобрести удлинитель УПСФ-70 для увеличения опорной поверхности до 150 мм и Болт прижимной удлиненный БУ-ПСФ-70 для расширения диапазона зажима (40-70 мм).

Порядок установки: установите подходящий по размеру сухарь в Т-образный паз стола станка и вручную расположите на нужном расстоянии по габаритному размеру обрабатываемой детали, вкрутите шпильку в прижим фрезерный до упора, после, установите прижим стоечный фрезерный в предварительно установленный сухарь в т-образном пазу станка, окончательно сориентируйте по месту и затяните.

В зависимости от размера паза рабочего стола вашего станка подбирается соответствующая шпилька.

Собственное производство! Сделано в России.

Технические характеристики:

Модель	Прижим стоечный фрезерный усиленный ПСФ-70
D	55 мм
M	M18
S	27 мм
H1	70 ±0.01 мм
d1	56 мм
Вес	1.588 кг
Паз	16-22 мм
Hmin-max	5-40 мм
Бренд	Intool
Резьба	M18
Вид аксессуара	Серия ПСФ
