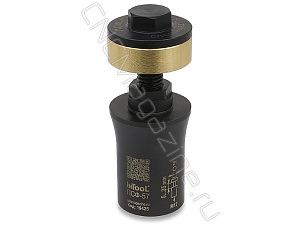

Прижим стоечный фрезерный ПСФ-57 InTool

Артикул: 19425

Основные параметры

RUB_PRICE

7123.95

Вес

0.830 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Прижим стоечный фрезерный ПСФ-57 InTool:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

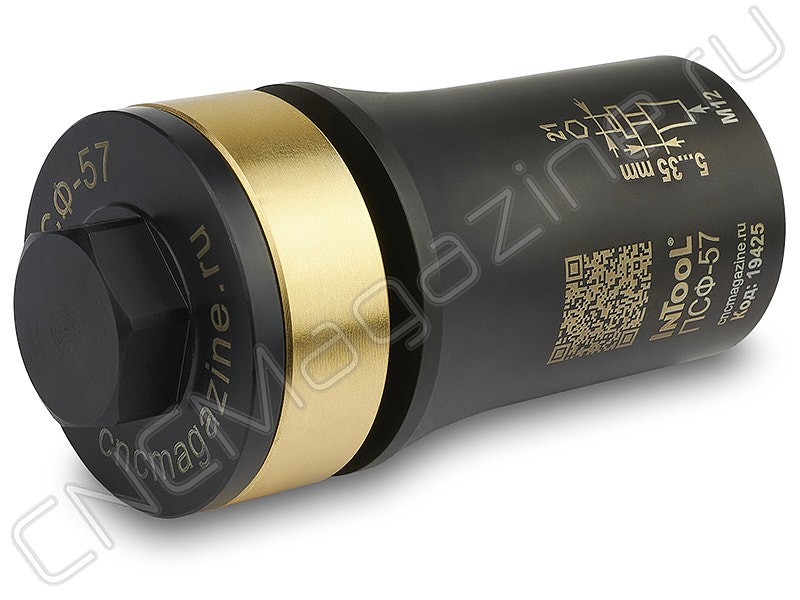

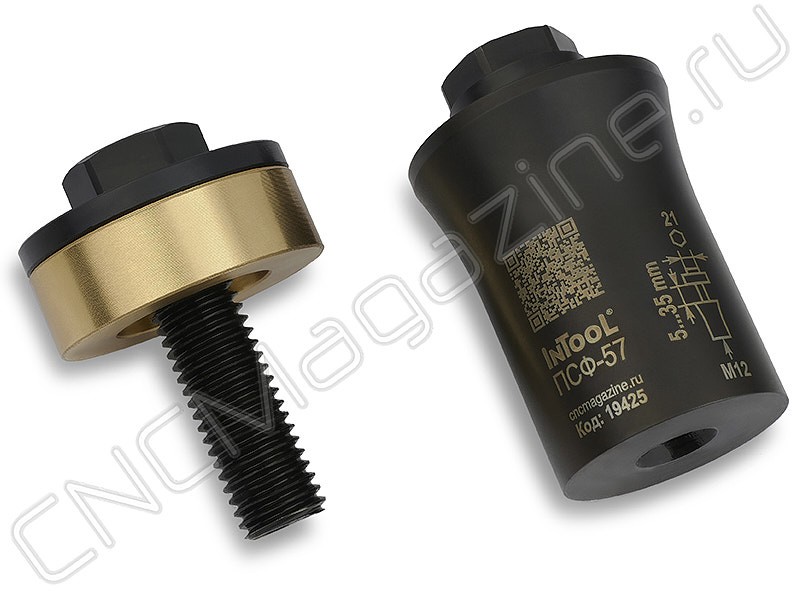

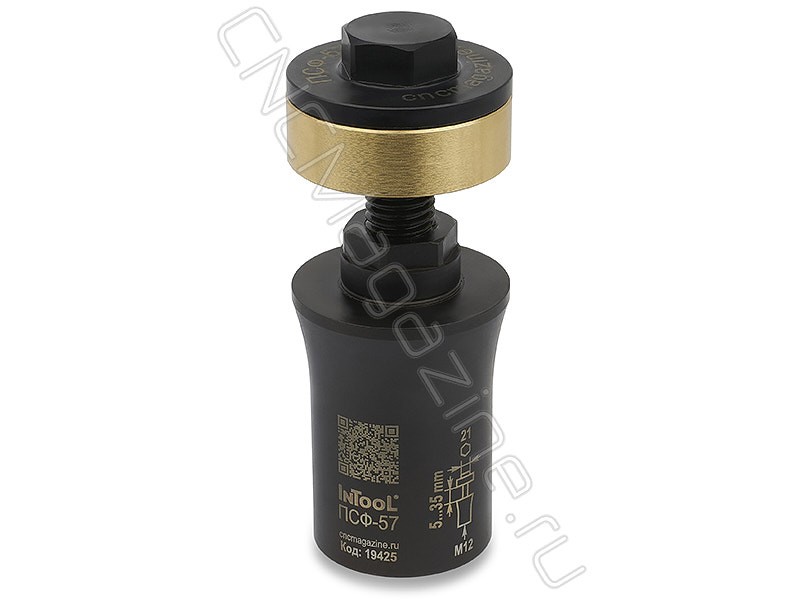

Зажимная оправка для фрезерного стола, вороненое исполнение, с латунным упором, диаметр упора 44 мм, диапазон зажима 5-35 мм. Приспособление для быстрой фиксации на станке листовых, тонких заготовок круглой, овальной, прямоугольной и пятиугольной формы. Рабочая высота прижима 57±0.01 мм, прижим может быть использован на столах с различным пазом от 10 до 16 мм.

Шпильки и сухарь приобретаются отдельно и не входят в комплект поставки.

Видео-обзор, инструкция, пример использования прижимов ПСФ на станке:

Применение стоечных прижимов InTool:

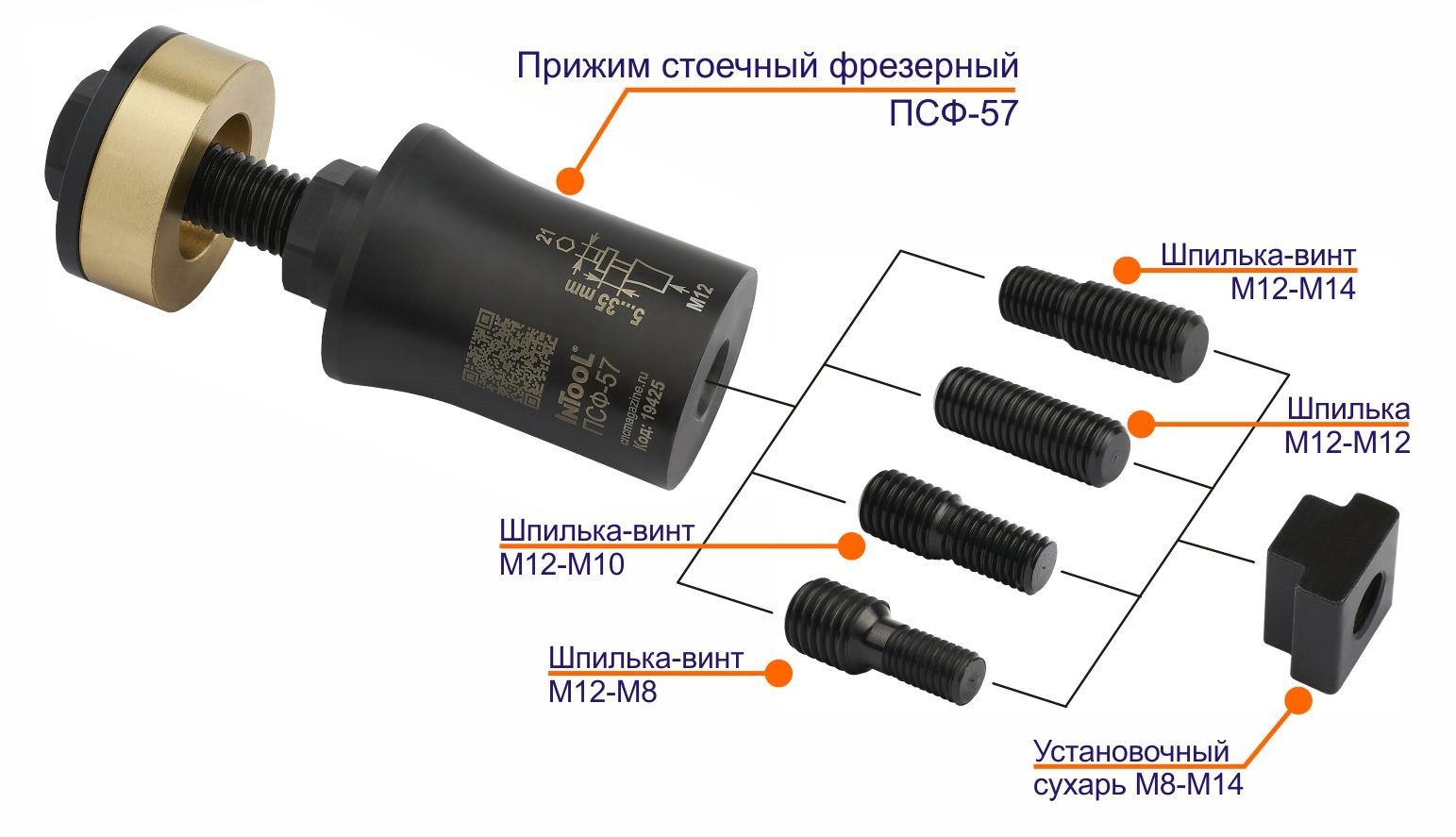

Прижимы крепятся в Т-образные пазы стола, при помощи шпилек и установочных сухарей.
Оправка ПСФ-57 фиксируется на столе за шестигранник, при помощи ключа с зевом 21 мм.
Заготовка зажимается при помощи зажимного болта, ключом с зевом 21 мм.
Упорное кольцо из латуни предотвращает повреждение и появление царапин металлической детали.
Для фиксации одной заготовки хватает 3-4 прижимов.

Преимущества прижимов ПСФ-57 InTool:

Уменьшение производственных затрат за счет сокращения времени на фиксацию заготовок и уменьшения количества необходимой оснастки.
Оптимальное использование стола станка.
Повышенная степень зажима плоских заготовок в области отверстий, резьбы и пазов.
Подходят для сквозного сверления заготовок и обработки в труднодоступных местах благодаря компактным размерам.
Жесткие классы допусков (±0.01) по высоте оправки обеспечивают параллельную фиксацию к столу станка.

Рекомендации:

Подходит для заготовок толщиной от 5 до 35 мм.
Опорная высота 57 ±0.01 мм.

Порядок установки: установите подходящий по размеру сухарь в Т-образный паз стола станка и вручную расположите на нужном расстоянии по габаритному размеру обрабатываемой детали, вкрутите шпильку в прижим фрезерный до упора, после, установите стоечный прижим в предварительно установленный сухарь в т-образном пазу станка, окончательно сориентируйте по месту и затяните.

В зависимости от размера паза рабочего стола вашего станка подбирается соответствующая шпилька.

Собственное производство! Сделано в России.

Технические характеристики:

Модель	Прижим стоечный фрезерный ПСФ-57
D	44 мм
M	M12
S	21 мм
H1	57 ±0.01 мм
d1	37 мм
Вес	0.830 кг
Паз	10-16 мм
Hmin-max	5-35 мм
Бренд	Intool
Резьба	M12
Вид аксессуара	Серия ПСФ
