OKP-M10 крепежный одноклиновый зажим Kamishiro

Артикул: 26071

Основные параметры

RUB_PRICE

8529.3

Вес

0.110 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара OKP-M10 крепежный одноклиновый зажим Kamishiro:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

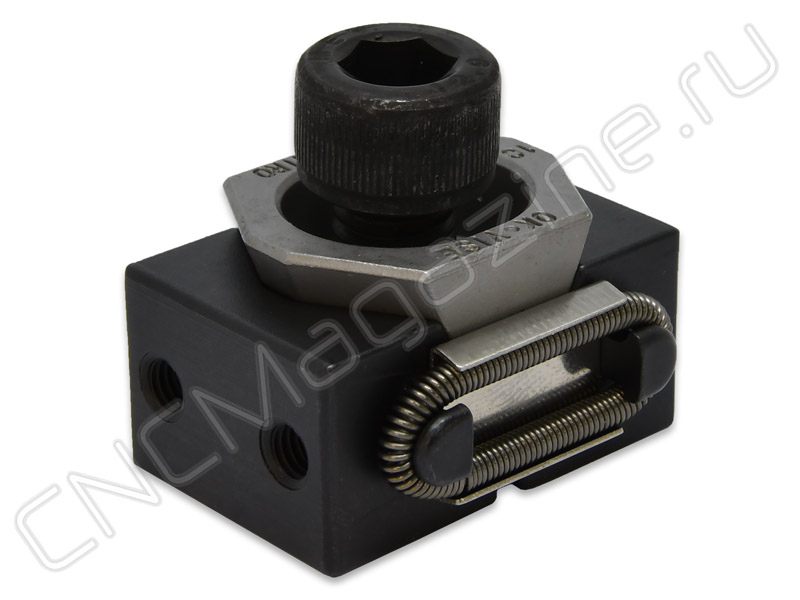

В комплекте 1 шт. Одно клиновый низкопрофильный механический зажим OK-Vise с резьбовой шпилькой М10. Твердость губок 45 HRC. Изготовлен из стали 440C. Позволяет зажимать заготовку для трехсторонней обработки. Исполнение: зажимной модуль с кулачками с отверстиями М5 для дополнительных пластин.

Компактный клиновой фрезерный зажим с гладкими губками и резьбой M5х0.8 для накладных губок или компенсирующих пластин. Разжимной клин из инструментальной стали, закаленный, без покрытия. Зажимные губки из инструментальной стали, закаленные, вороненые и шлифованные.

Зажим OKP выполняет сжатие из одной точки в два направления. При закручивании зажимного винта обе губки раздвигаются и прижимают заготовки к неподвижному упору.
Мощное и надежное зажимное усилие!

В комплекте идет шпилька под резьбовое отверстие М10, также опционально можно использовать сухарь для монтажа прижима в Т-образный паз станка/стола.

Особенности одноклинового зажима OK-Vise:

Подходит для массового/серийного и одиночного производства.
Оптимален для трехстороннего фрезерования без переустанова – повышение точности обработки!
Плоский двусторонний фиксированный зажим.
Высокоэффективная обработка − высокая прижимная сила и максимальная эффективность работы.
Компактность и многозадачность.
Высокая надежность − заготовки стабильно удерживаются на месте, не допуская смещения вверх или вниз.

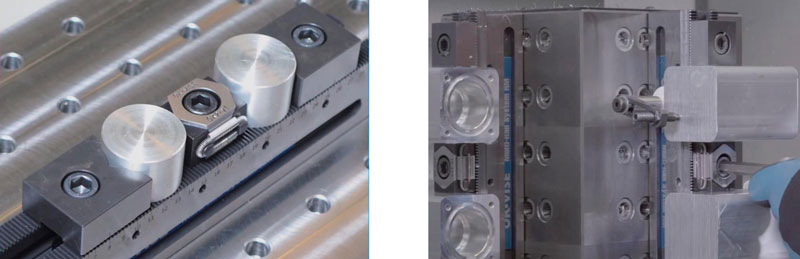

Фиксация клинового зажима происходит на модульных системах, плитах, зажимных паллетах с соответствующими резьбовыми отверстиями. Для фиксации прижима вы можете использовать существующие резьбовые отверстия либо подготовить свои, например, в плите, при серийном производстве деталей. Также можно зафиксировать оснастку в Т-образном пазу станка. Возможно горизонтальное или вертикальное многоточечное зажимание.

Технические характеристики:

Модель	OKP-M10
H	18 мм
L	38 мм
W	25 мм
Вес	0.110 кг
Бренд	Kamishiro
Резьба	M10
Вид аксессуара	OK-Vise
Момент затяжки	54 нМ
Усилие прижима	20 кН
