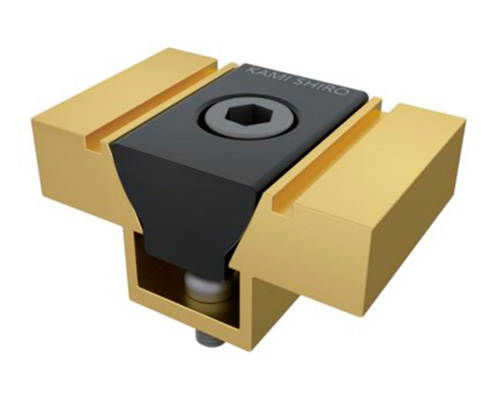

KS-NORMAL-M8 крепежный клиновой зажим Kamishiro

Артикул: 26064

Основные параметры

RUB_PRICE

3411.45

Вес

0.114 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара KS-NORMAL-M8 крепежный клиновой зажим Kamishiro:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Зажимные элементы клиновые, с припуском под обработку, возможна доработка широких алюминиевых губок под контур заготовки. Резьба винта М8. Стопорная пластина приобретается отдельно. Применяется для зажима деталей сложной формы.

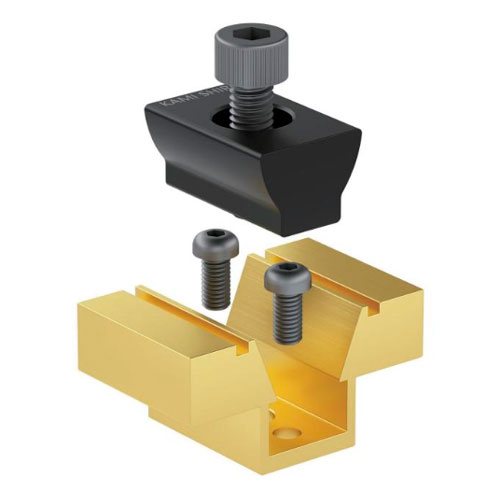

Материал: Наружная часть из алюминиевого сплава. Клин из цементируемой стали. Твердость губок 95 HB. Стальной клин специальной конструкции равномерно распределяет усилие зажима по обеим сторонам алюминиевого канала. Резьба основного винта М8х1.25, доп. винтов М5.

Стопорная (блокировочная) пластина используется для доработки губок под контуры заготовки или перед подготовкой зажима параллельных поверхностей.

Преимущество фрезерных зажимов KS-NORMAL:

Подойдет для установки в пневматические системы фрезерного станка
Профильная доработка губок под форму заготовок
Простота монтажа
Высокая надежность
Отсутствие защемлений
Модульность для многоместного зажима
Низкопрофильный зажим для фрезерования большой площади заготовки без переустановки

Особенности:

Подходит для массового/серийного и одиночного производства.
Плоский двусторонний фиксированный прижим.
Высокая эффективность обработки.

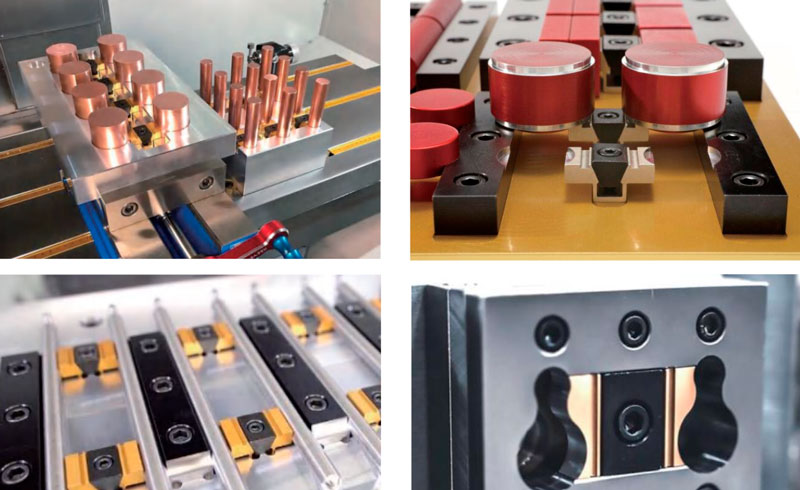

С помощью клиновидного зажима одновременно фиксируются две заготовки. Они зажимаются абсолютно надежно и без заклинивания благодаря соответствующим фрезерованным выемкам с геометрическим замыканием. Благодаря небольшому размеру конструкции возможен компактный многоместный зажим. Клиновые зажимные элементы хорошо подходят для фиксации круглых и прямоугольных деталей. А губки с дополнительным материалом позволяют отфрезеровать их под нестандартную задачу (см. доп. фото).

Обратите внимание: Блокировочная пластина (не входит в комплект) используется только для доработки, профильного фрезерования, а не для зажима деталей. Фиксирующая пластина правильно расширяет струбцину, делая ее жесткой при обработке. Обработайте края губок до плотного прилегания к заготовке. Снимите стопорную пластину перед зажатием заготовки.

Примечание: Если зажим используется для фиксации плоской заготовки, используйте стопорную пластину, чтобы обработать торцы губок параллельно.

Технические характеристики:

Модель	KS-NORMAL-M8 клиновый зажим
H	25.4 мм
L	50.8 мм
W	31.9 мм
Вес	0.114 кг
Бренд	Kamishiro
Резьба	M8
Вид аксессуара	KS-NORMAL
Момент затяжки	14.5 нМ
Усилие прижима	8.8 кН
Твердость губок	95 HB
