Горизонтально-вертикальный поворотный стол для фрезерного станка TSL300-6 HV-12

Артикул: 27931

Основные параметры

RUB_PRICE

90000.45

Вес

74.500 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Горизонтально-вертикальный поворотный стол для фрезерного станка TSL300-6 HV-12:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

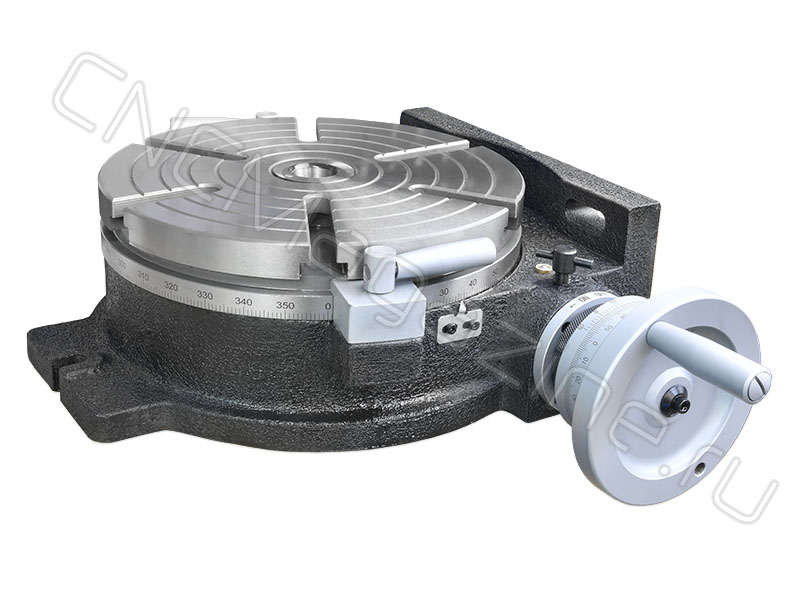

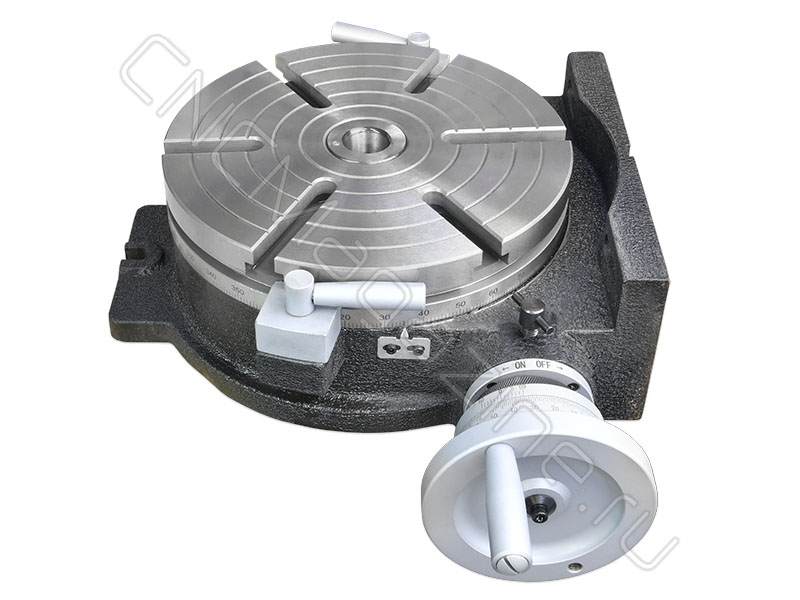

Поворотный стол для станка, горизонтально-вертикальный с ручным приводом TSL300, диаметр планшайбы 300 мм. Ширина шпоночного паза для крепления стола − 16 мм. Ширина шпоночного паза рабочей поверхности стола − 16 мм. Передаточное отношение червячной пары 1:90. Для 6-ти кулачкового токарного патрона.

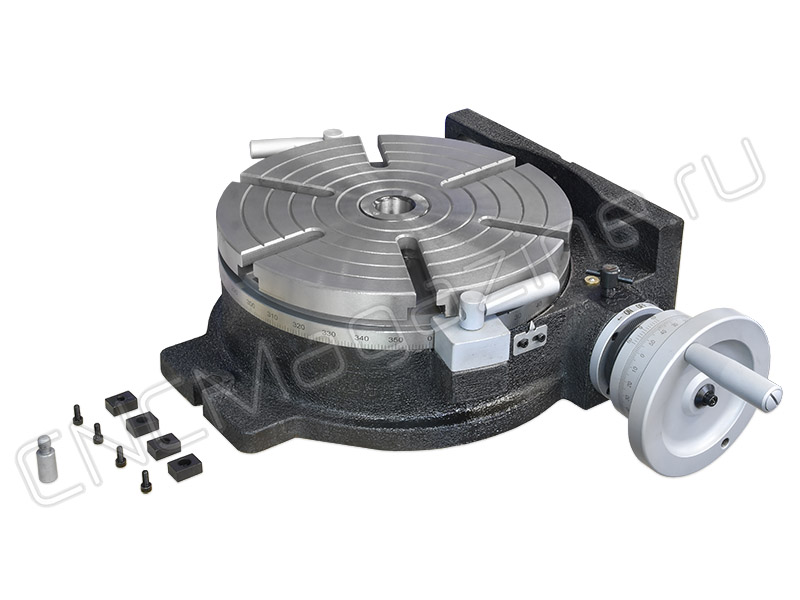

Сухари для установки приспособлений не входят в комплект поставки.

Стол поворотный фрезерный с горизонтальным и вертикальным креплением, с ручным приводом.
Столы горизонтально-вертикальные серии TSL предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными, расточными, сверлильными и другими станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS.

Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки. Сквозное отверстие в планшайбе с лицевой стороны имеет конусность с конусом Морзе, что позволяет с точностью установить центрирующие и зажимные приспособления, измерительные приборы.
Так как передаточное отношение червячной пары у модели TSL300 составляет 1:90, то 90 полных вращений рукоятки повернут стол на один полный оборот. Одно полное вращение рукоятки производит поворот планшайбы на 4°.
Планшайба стола проградуирована для вращения на 360°с делением в один градус. С помощью нониуса можно получать точность 10 секунд (10ʺ).

Технические характеристики TSL300:

Диаметр планшайбы 300 мм
Расстояние от поверхности планшайбы до основания 135 мм
Расстояние от центра планшайбы до опорной вертикальной плоскости 187.5 мм
Диаметр цилиндрической выточки в центре планшайбы 30 мм.
Конус центровочного отверстия КМ4
Количество Т-образных пазов 6
Ширина Т-образного паза 16 мм
Угол схождении Т-пазов 60 град
Ширина шпоночного паза опорной горизонтальной поверхности 16 мм
Градуировка кругового лимба 360°
Цена деления лимба маховика 1 мин (1′)
Минимальное значение шкалы 10 сек (10")
Максимальная нагрузка в горизонтальном положении 250 кг
Максимальная нагрузка в вертикальном положении 125 кг
Габаритные размеры 550 х 450 х 190 мм;
Масса 73 кг.

Технические характеристики:

Модель	Горизонтально-вертикальный поворотный стол для фрезерного станка TSL300-6 HV-12
A	388 мм
B	300 мм
C	187.5 мм
D	300 мм
E	16 мм
H	135 мм
M	MT4
N	130 мм
Т	16 мм
Вес	74.500 кг
Бренд	CNCM
Тип стола	TSL
Подходящий патрон	6-ти кулачковый
Установочный паз, G	15.8 мм
