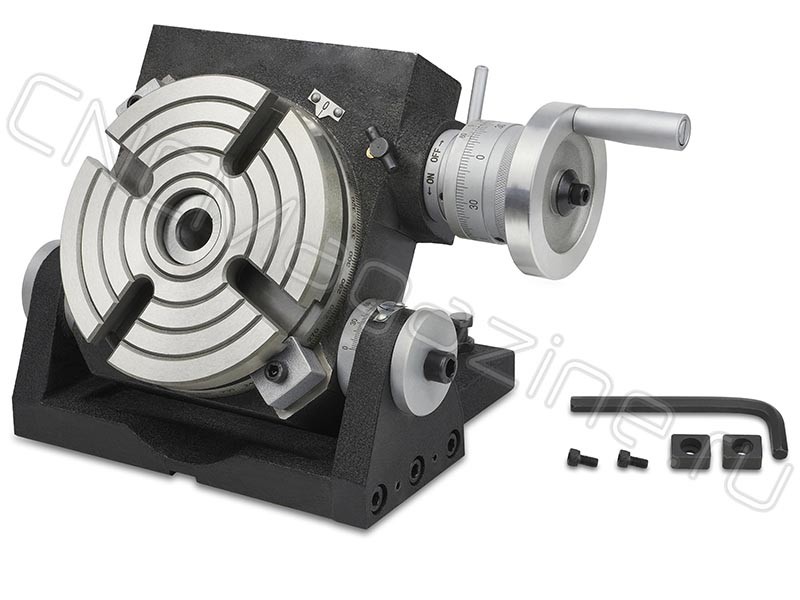

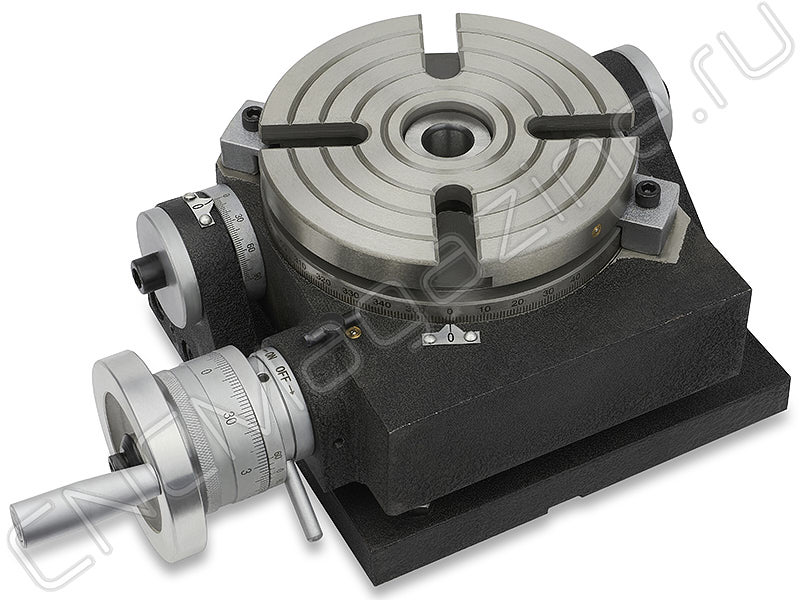

Наклонно-поворотный стол для фрезерного станка TSK6-4

Артикул: 16311

Основные параметры

RUB_PRICE

111676.05

Вес

20.600 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Наклонно-поворотный стол для фрезерного станка TSK6-4:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Наклоняемый поворотный стол для станка, с ручным приводом TSK6, диаметр планшайбы 150 мм. Конус шпинделя MT2, передаточное отношение червячной пары 1:90. Для 4-х кулачкового токарного патрона.

Если вы хотите установить 3-кулачковый патрон на 4 паза, вам нужно разместить специальный фланец между патроном и поворотным столом.

Сухари для установки приспособлений не входят в комплект поставки.

Поворотный стол (наклонный стол) TSK6 упрощает и облегчает работу за фрезерными, расточными, сверлильными и другими станками, когда необходимо часто менять положение заготовки относительно режущего инструмента. Предназначен для деления, кругового резания, фрезерования, установки углов, растачивания, локальной обработки и аналогичных работ на металлообрабатывающих станках. Возможно применение оснастки TSK для сварочных работ.

Особенности модели TSK6:

Ручной привод.
Данный вид оснастки используется для машинных операций с большими возможностями измерений.
Возможна обработка заготовок и деталей в различных плоскостях. Стол обеспечивает перемещение заготовки в различных координатах, позволяет фиксировать ее под требуемым углом наклона и производить необходимую обработку с высокой точностью.
Основание стола позволяет использовать его в вертикальном положении с помощью задней бабки станка.
Жесткая конструкция обеспечивает точность работы.

Так как передаточное отношение червячной пары у модели TSK6 составляет 1:90, то 90 полных вращений рукоятки повернут стол на один полный оборот.

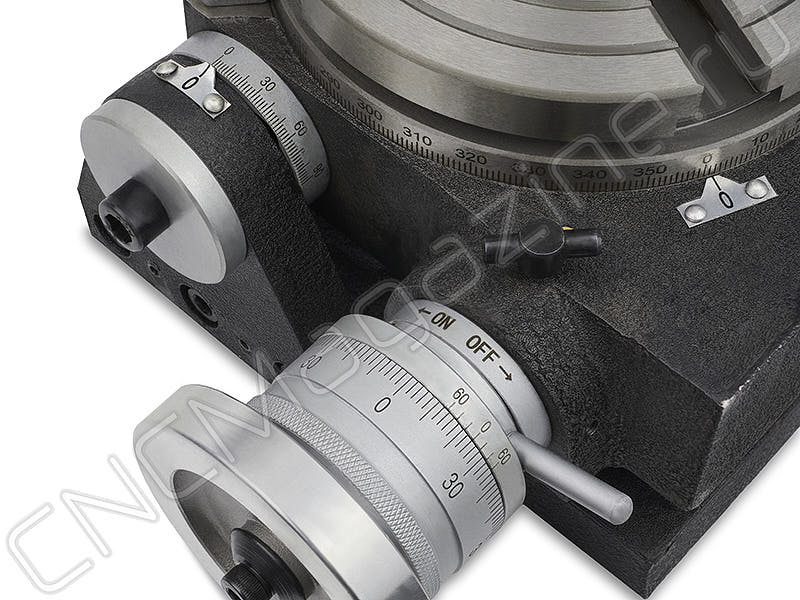

Планшайба проградуирована для вращения на 360°с делением в один градус. Планшайбу стола можно наклонять и фиксировать в любом положении в диапазоне 0-90°. Положение фиксируется двумя гайками, по часовой стрелке.
Сквозное отверстие в планшайбе с лицевой стороны имеет конусность с конусом Морзе, что позволяет с точностью установить центрирующие и зажимные приспособления, измерительные приборы.

Технические характеристики TSK6:

Диаметр стола 150 мм
Конусность Морзе центрального отверстия КМ №2 (MT2)
Ширина Т-образного паза 14 мм
Модули червяка и червячной передачи 1
Ширина установочного ключа 16 мм
Смежный угол Т-образного паза стола 90°
Передаточное число червячной передачи 1: 90
Градуировка 360°
Угол наклона 0°-90°
Шкала маховика 2´
Минимальное значение нониуса 20"
Минимальное значение наклона нониуса 2´
Точность индексации 60"
Масса нетто 19 кг
Вес брутто 21 кг
Размеры корпуса 340 × 250 × 185.

Технические характеристики:

Модель	Наклонно-поворотный стол для фрезерного станка TSK6-4
A	180 мм
B	215 мм
C	160 мм
D	150 мм
E	11 мм
F	125 мм
H	65 мм
L	125 мм
M	MT2
P	50 мм
d	25 мм
h	6 мм
Т	14 мм
Вес	20.600 кг
Бренд	CNCM
Тип стола	TSK
Подходящий патрон	4-х кулачковый
Для токарного патрона	160 мм (6")
