SK40-PHC20-90 гидропластовый патрон

Артикул: 17234

Основные параметры

RUB_PRICE

39286.35

Вес

1.648 кг

Длина хвостовика

90 мм

D, мм

43 мм

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара SK40-PHC20-90 гидропластовый патрон:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

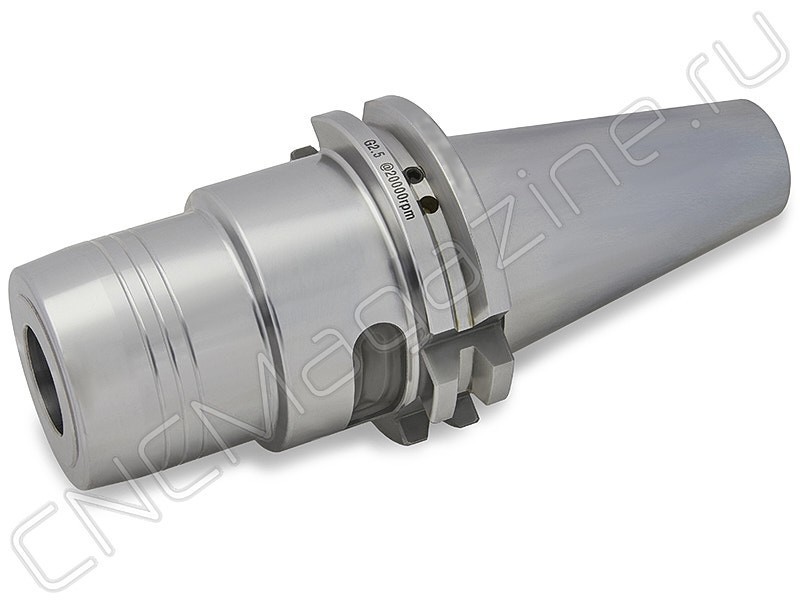

Гидропатрон SK40-PHC20-90 конус DIN 69871 SK для фрезерного станка, в том числе с ЧПУ. Оправка (втулка переходная sk40) предназначена для жесткой фиксации инструмента с цилиндрическим хвостовиком – фрез, сверл. Посадочный диаметр 20 мм, вылет от шпинделя 90 мм, биение в пределах 0,003 мм.

Устанавливать в гидропластовый патрон инструмент неподходящего диаметра или затягивать винт без установленного инструмента строго запрещено, это повредит мембрану. Для расширения возможностей оправки можно устанавливать специальные цанги или втулки.

В комплект к патрону (втулка переходная 7:24) входит специальный ключ. Штревель, цанги для гидропатрона приобретаются отдельно. Балансировка: G2.5/20000 об/мин. Форма AD/B ‒ подача СОЖ через сквозное отверстие и фланец.

Используйте режущий инструмент с хвостовиком с допуском в пределах h6.

Гидропластовый патрон – передовая фрезерная оснастка. Наличие полости, заполненной жидкостью под давлением, снижает вибрацию оправок.

Происходит максимальное усилие зажима, обеспечиваются необходимая жесткость и точность позиционирования инструмента. По силе зажима гидропатроны превосходят силовые фрезерные патроны и термооправки. По точности находятся на одном уровне с термозажимными патронами. По геометрической проходимости практически не уступают им.

Отличные показатели гидропластовых патронов:

Превосходная стойкость к вытягиванию и отличная передача крутящего момента
Удобство в работе
Высокая точность
Универсальность
Высокая геометрическая проходимость

Технические характеристики:

Модель	SK40-PHC20-090
L1	54 мм
Вес	1.648 кг
Бренд	CNCM
Длина, L	90 мм
Вид цанги	PHC/HC20
Диаметр, D	43 мм
Диаметр, d	20 мм
Вид патрона	SK-PHC гидро
Назначение	Гидропластовый
Тип хвостовика	SK40
Посадочный диаметр	20
