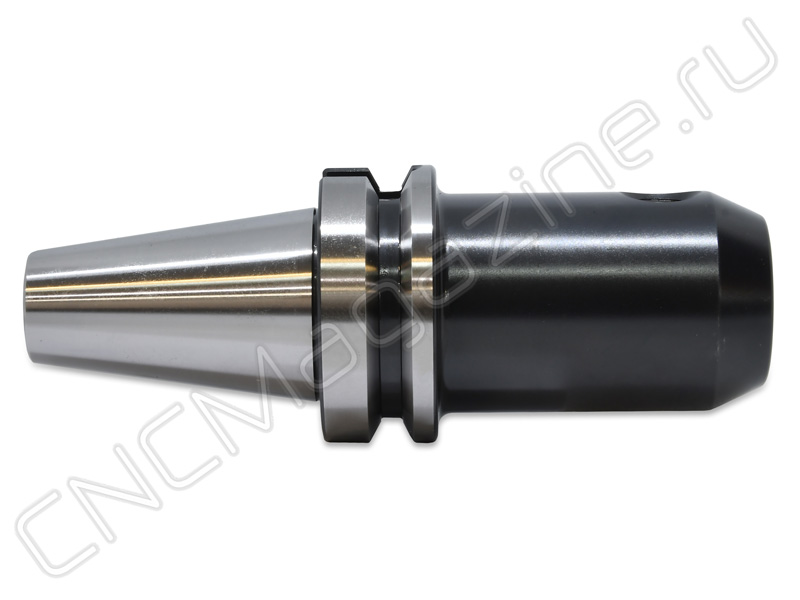

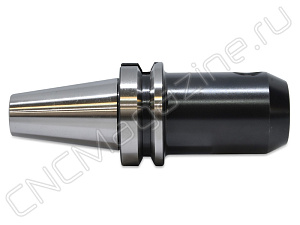

BBT40-SL12-100 Патрон Weldon с контактом по фланцу и конусу

Артикул: 27742

Основные параметры

RUB_PRICE

5545.8

Вес

1.730 кг

Длина хвостовика

100 мм

D, мм

42 мм

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара BBT40-SL12-100 Патрон Weldon с контактом по фланцу и конусу:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Оправка BBT фрезерная с контактом по фланцу и конусу. Диаметр отверстия ‒ 12 мм, для зажима фрез и другого инструмента с цилиндрическим хвостовиком с лыской по DIN1835-B и DIN6535-HB. Вылет от шпинделя 100 мм.

Фрезерный патрон BBT предназначен для надежного центрирования и фиксации режущего инструмента с хвостовиком Weldon (с прямой боковой лыской). Зажатие инструмента осуществляется винтами с шестигранниками, они упираются в выступ, надежно фиксируя инструмент.

У патронов Weldon большая, по сравнению с цанговыми патронами, жесткость фиксации, они простые в эксплуатации. Обычно используются для зажима режущего инструмента с хвостовиками больших диаметров. Однако для инструментов с различным диаметром хвостовика Велдон нужны соответствующие патроны. Цанговые патроны в этом отношении ‒ более универсальная оснастка.

Биение в пределах 0.005 мм. Балансировка G2.5/25000 об/мин.

Система BBT – это большее усилие зажима оправки в шпиндель, чем в BT.

Преимущества оправок BBT с двойным контактом:

В среднем в 4 раза более жесткое закрепление инструментальной оправки в шпинделе станка по сравнению с BT благодаря большой площади контакта по торцу.
Использование упругой деформации шпинделя станка.
Плавность работы станка, снижение вибраций, повышение радиальной жесткости. А значит снижается износ шпинделя и увеличивается срок службы режущего инструмента.
Высокая точность обработки и отличная повторяемость благодаря стабильности позиционирования инструментальной сборки по вылету.
При вращении оправки на высокой скорости не происходит втягивание инструмента благодаря упору по фланцу. Как результат – соблюдение точности размеров, допусков изготавливаемой детали.
Оптимально использовать при высоких нагрузках на станок.
Увеличение производительности обработки и одновременно соблюдение высокой точности биения.

Технические характеристики:

Модель	BBT40-SL12-100
Вес	1.730 кг
Бренд	CNCM
Длина, L	100 мм
Диаметр, D	42 мм
Диаметр, d	12 мм
Вид патрона	BBT-SL Weldon
Назначение	Weldon
Тип хвостовика	BBT40
Посадочный диаметр	12
