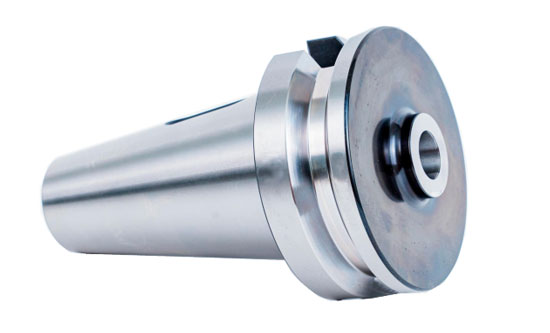

BBT50-MTA5-105 Патрон с двойным контактом для инструмента с КМ

Артикул: 27755

Основные параметры

RUB_PRICE

12941.1

Вес

3.970 кг

Длина хвостовика

105 мм

D, мм

70 мм

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара BBT50-MTA5-105 Патрон с двойным контактом для инструмента с КМ:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Оправка фрезерная с двойным контактом для инструмент с выколоткой конус BBT для фиксации инструмента с хвостовиком конус Морзе №5. Вылет от шпинделя 105 мм. Патрон используется в основном для крепления сверл с КМ.

Инструмент в оснастке закрепляется заклиниванием лапки, а заменяется выбиванием специальным клиновидным штифтом через паз патрона.

Биение в пределах 0.003 мм. Балансировка G6.3/15000 об/мин или G2.5/25000 об/мин.

Система BBT – это большее усилие зажима оправки в шпиндель, чем в BT.

Преимущества оправок BBT с двойным контактом:

В среднем в 4 раза более жесткое закрепление инструментальной оправки в шпинделе станка по сравнению с BT благодаря большой площади контакта по торцу.
Использование упругой деформации шпинделя станка.
Плавность работы станка, снижение вибраций, повышение радиальной жесткости. А значит снижается износ шпинделя и увеличивается срок службы режущего инструмента.
Высокая точность обработки и отличная повторяемость благодаря стабильности позиционирования инструментальной сборки по вылету.
При вращении оправки на высокой скорости не происходит втягивание инструмента благодаря упору по фланцу. Как результат – соблюдение точности размеров, допусков изготавливаемой детали.
Оптимально использовать при высоких нагрузках на станок.
Увеличение производительности обработки и одновременно соблюдение высокой точности биения.

Технические характеристики:

Модель	BBT50-MTA5-105
Вес	3.970 кг
Бренд	CNCM
Длина, L	105 мм
Диаметр, D	70 мм
Вид патрона	BBT-MTA Морзе с лапкой
Конус Морзе	MTA5
Назначение	Под Морзе с лапкой
Тип хвостовика	BBT50
