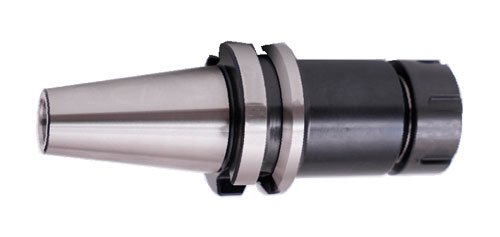

BBT40-ER40-80 цанговый патрон с контактом по фланцу и конусу

Артикул: 27676

Основные параметры

RUB_PRICE

4220.1

Вес

1.570 кг

Длина хвостовика

80 мм

D, мм

63 мм

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара BBT40-ER40-80 цанговый патрон с контактом по фланцу и конусу:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Цанговый патрон с контактом по фланцу и конусу для фрезерного станка. Оправка предназначена для цанг ER40 для зажима фрез, сверл и другого инструмента с цилиндрическим хвостовиком. Вылет от шпинделя 80 мм.

Цанговый патрон BBT-ER предназначен для надежного центрирования и фиксации режущего инструмента.

BBT конусы отличаются от BT способом удержания оправки. В системе BBT − одновременное базирование по конусу и фланцу в шпинделе станка (двойной контакт).

В новых фрезерных станках все чаще встречается система BBT, как более современная и жесткая. Патроны с контактом по конусу и фланцу можно установить в шпиндель стандарта BT, снизив усилие зажима, но при этом теряются преимущества системы ВВТ.

Биение в пределах 0.003 мм. Балансировка G6.3/15000 об/мин или G2.5/25000 об/мин.

Система BBT – это большее усилие зажима оправки в шпиндель, чем в BT.

Преимущества оправок BBT с двойным контактом:

В среднем в 4 раза более жесткое закрепление инструментальной оправки в шпинделе станка по сравнению с BT благодаря большой площади контакта по торцу.
Использование упругой деформации шпинделя станка.
Плавность работы станка, снижение вибраций, повышение радиальной жесткости. А значит снижается износ шпинделя и увеличивается срок службы режущего инструмента.
Высокая точность обработки и отличная повторяемость благодаря стабильности позиционирования инструментальной сборки по вылету.
При вращении оправки на высокой скорости не происходит втягивание инструмента благодаря упору по фланцу. Как результат – соблюдение точности размеров, допусков изготавливаемой детали.
Оптимально использовать при высоких нагрузках на станок.
Увеличение производительности обработки и одновременно соблюдение высокой точности биения.

Технические характеристики:

Модель	BBT40-ER40-080
Вес	1.570 кг
Бренд	CNCM
Длина, L	80 мм
Вид цанги	ER40
Диаметр, D	63 мм
Вид патрона	BBT-ER цанговый
Назначение	Цанговый
Тип хвостовика	BBT40
