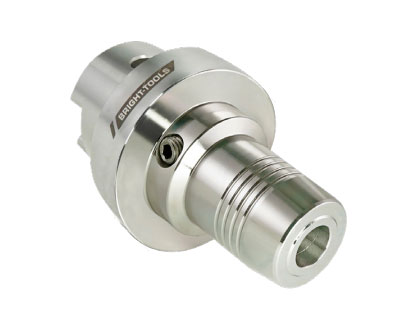

HSK63A-HY16-90 (AD G2.5) гидропластовый патрон BRIGHT-TOOLS

Артикул: 37949

Основные параметры

RUB_PRICE

34117.2

Вес

1.270 кг

Длина хвостовика

90 мм

D, мм

38 мм

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара HSK63A-HY16-90 (AD G2.5) гидропластовый патрон BRIGHT-TOOLS:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Гидропатрон HSK63A-HY16-90 конус DIN 69893 для фрезерного станка, в том числе с ЧПУ. Оправка предназначена для жесткой фиксации инструмента с цилиндрическим хвостовиком – фрез, сверл. Посадочный диаметр 16 мм, вылет от шпинделя 90 мм, биение в пределах 0,003 мм.

Устанавливать в гидропатрон инструмент неподходящего диаметра или затягивать винт без вставленного инструмента строго запрещено, это повредит мембрану. Для расширения возможностей оправки можно устанавливать специальные цанги или втулки.

В комплект к патрону входит специальный ключ. Штревель, цанги для гидропатрона приобретаются отдельно. Балансировка: G2.5.

Используйте режущий инструмент с хвостовиком с допуском в пределах h6.

Форма патрона AD ‒ подача СОЖ через сквозное отверстие.

Гидропластовый патрон – один из самых передовых типов фрезерной оснастки. Наличие полости, заполненной жидкостью под давлением, снижает вибрацию оправок.

Обеспечивают максимальное усилие зажима, жесткость и точность позиционирования инструмента. По силе зажима гидропатроны превосходят силовые фрезерные патроны и термопатроны. По точности находятся на одном уровне с термозажимными оправками. По геометрической проходимости совсем немного им уступают.

Отличные показатели гидропластовых патронов:

Отличные стойкость к вытягиванию и передача крутящего момента
Удобство в работе
Высокая точность
Универсальность
Отличная геометрическая проходимость

Технические характеристики:

Модель	HSK63A-HY16-090
T	M10x1.0P
L1	46 мм
Вес	1.270 кг
Бренд	Bright-tools
Длина, L	90 мм
Вид цанги	HY16
Диаметр, D	38 мм
Диаметр, d	16 мм
Вид патрона	HSK-A-HY гидро
Тип хвостовика	HSK63A
Посадочный диаметр	16
