Постоянный магнитный стол DYZ50-4060 для станка, с электрозажимом

Артикул: 20225

Основные параметры

RUB_PRICE

445267.8

Вес

123.000 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Постоянный магнитный стол DYZ50-4060 для станка, с электрозажимом:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

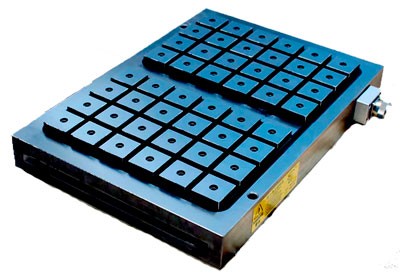

Плита на постоянном магните для станка, с электрическим зажимом и контроллером. Размер: 400х600х85 мм. Количество магнитных полюсов: 40 (2 зоны). Сила прижима 350 кгс/см2. Контроллер 380 В входит в комплект.

Сверхмощный прямоугольный магнитный стол DYZ50-4060 применяется на фрезерных, электроэрозионных и шлифовальных станках для высокоточной механической обработки заготовок из ферромагнитных материалов.

Запатентованная квадратная полюсная плита с постоянными электромагнитами является идеальным современным решением для технологически более безопасного и энергоэффективного крепления ферро магнитных материалов на станках.

Превосходный стальной материал, высокая точность и стабильность.
Даже при отключении питания, срыва заготовки не произойдет.
Минимальное потребление электроэнергии.
Фиксированный индукционный блок.
Контроллер питается от двухфазного переменного тока напряжением 380 В.
5-сторонняя обработка заготовок без изменения положения на столе.
Для фиксации малых и больших заготовок при фрезерной обработке, без вибраций и перекашивания.
Высокая точность и параллельность поверхности (0.02 мм).
Деталь не деформируется, в том числе от нагрева, минимальное время приладки, заготовка фиксируется мгновенно, повышение производительности обработки.
Хорошая водонепроницаемость, можно использовать СОЖ.
Максимальное удерживающее усилие может достигать 350 кгс/см2.

Сила прижима заготовок зависит от следующих параметров:

тип материала,
толщина закрепляемого изделия,
площадь контакта,
шероховатость поверхности стола и закрепляемого изделия.

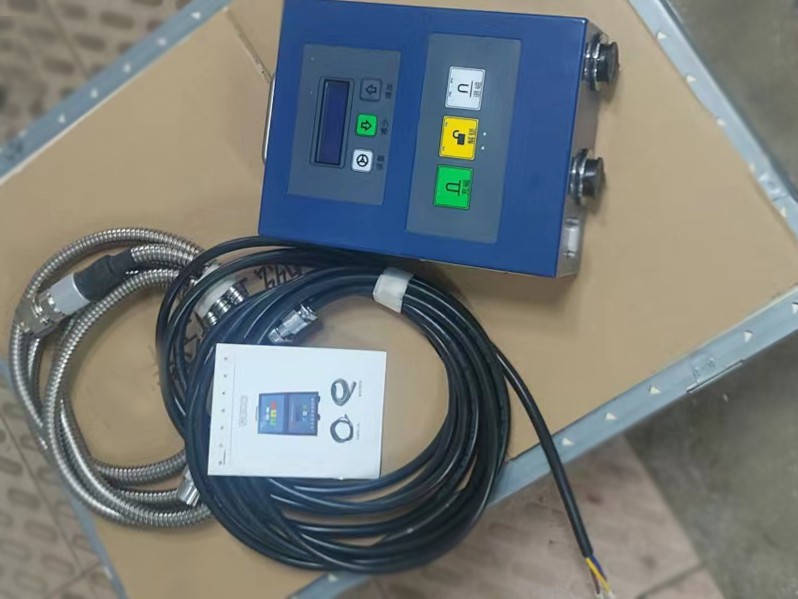

Комплектация:

Магнитный патрон 1 шт.
Контроллер 1 шт.
Чугунные прижимные лапки и крепежные болты 4 комплекта.
Кабель питания для контроллера 1 шт.
Кабель управления от контроллера к металлическим втулкам патрона 1 шт.
Инструкция по эксплуатации 1 шт.

Отзыв клиента о столе DYZ50-4060:

Краткая инструкция к электромагнитному столу DYZ50-4060:

Для начала работы нужно подключить металлический соединительный кабель с резьбовой втулкой от контроллера к плите и подсоединить кабель к двум штекерам (один к контроллеру, а другой к плите) и затянуть резьбу.
Нажать одновременно кнопку намагничивания (зеленая) и кнопку разблокировки (желтая) для намагничивания.
По завершению работы одновременно нажать кнопку размагничивания (красная) и кнопку разблокировки (желтая) для размагничивания.
После завершения операции на экране контроллера китайскими иероглифами будет указано, является ли результат операции успешным или нет.

Технические характеристики:

Модель	Постоянный магнитный стол DYZ50-4060 для станка, с электрозажимом
A	400 мм
B	600 мм
H	85 мм
H2	68 мм
Вес	123.000 кг
Бренд	CNCM
Серия	DYZ
Тип магнита	электрический
Количество магнитных полюсов	40
