Электромагнитный стол ЕMQC-60100A (магнитная плоская плита для станка)

Артикул: 21158

Основные параметры

RUB_PRICE

479852.1

Вес

562.000 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Электромагнитный стол ЕMQC-60100A (магнитная плоская плита для станка):

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

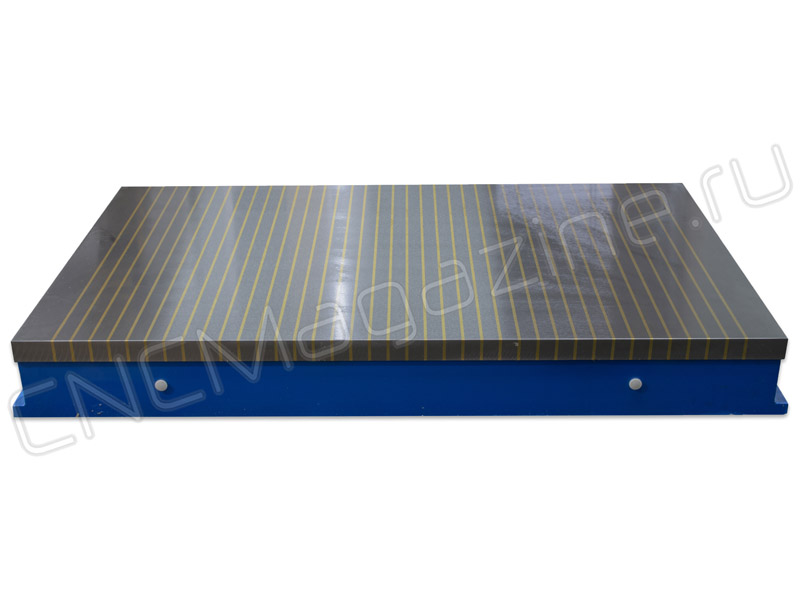

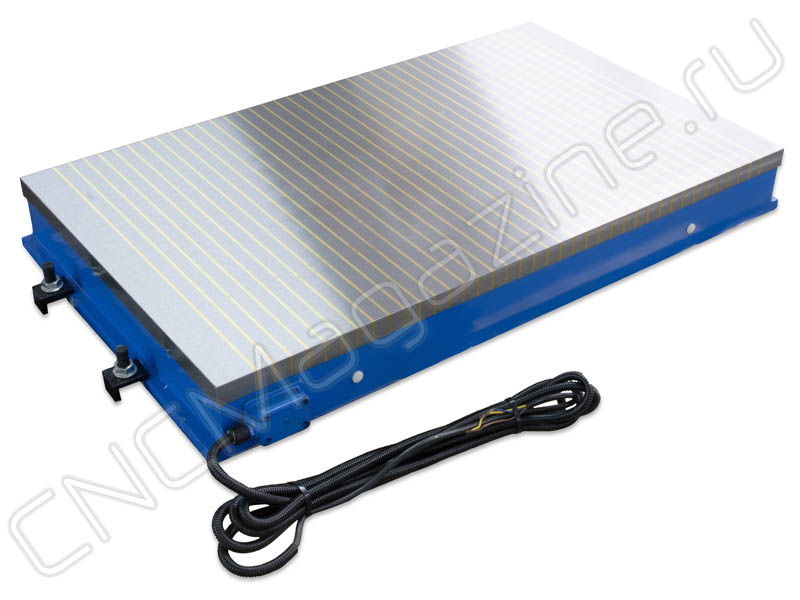

Плита на постоянном электрическом магните для станка, с контроллером. Размер: 1000х600х115 мм. Сила прижима 12 кгс/см2. Контроллер 110 В входит в комплект.

Электромагнитный стол (плита) предназначен для удерживания стальных заготовок при их обработке на металлорежущих станках, слесарной обработке или при контрольно-измерительных операциях. Режим удержания активируется при подаче постоянного напряжения на обмотки электромагнита плиты.
Обработка заготовок может производиться с СОЖ или без него. Удельная сила притяжения составляет 100 Н/см2.

Плоская магнитная плита с постоянными электромагнитами является идеальным решением для технологически более безопасного и энергоэффективного крепления ферро-магнитных материалов на станках. Благодаря применению полюсных удлинений выравниваются неровности обрабатываемого изделия и предотвращается его деформация.

Области применения

Столы могут использоваться в шлифовальных, электроэрозионных, электро- эрозионных станках, для вспомогательного зажима ферромагнитных элементов, а также для легких фрезерных работ, когда требуется доступ ко всей детали или когда поверхность элемента очень тонкая и зажимая в губках может повредить поверхность (например, установка в измерительных машинах).

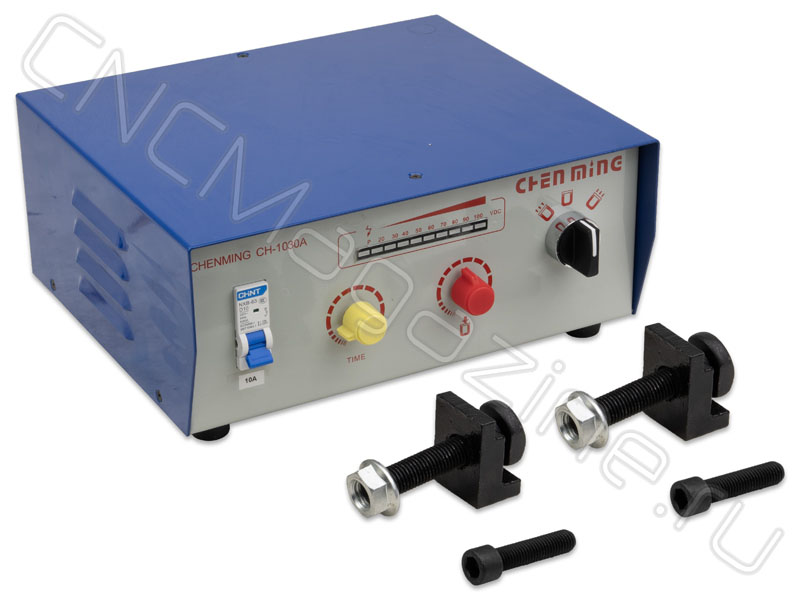

Стол (ручка) питается от постоянного тока напряжением макс. 110В. Управление может осуществляться с помощью контроллера или путем прямого подключения к кофемолке или другой машине с соответствующим подключением. Контроллер позволяет плавно регулировать усилие прижима пропорционально величине напряжения (в диапазоне 10-110В постоянного тока). Магнитные полюса расположены параллельно латунным и стальным ребрам.
Корпус стола благодаря однородной конструкции чрезвычайно жесткий и прочный, а точность изготовления гарантирует высокую точность обработки.

Стол также имеет дополнительные упоры с обеих сторон стола, которые помогают зафиксировать заготовки.

Для крепления малых и крупных обрабатываемых изделий при фрезерное обработке.
Крепление без вибраций и перекашивания.
Высокая технологическая точность с параллельностью плоскостей в 0,02 мм и точнее.

Особенности:

Малая тепловая деформация, высокая точность.
Максимальная удерживающая сила может достигать 12 кгс/см2.

Сила прижима заготовок зависит от следующих параметров:

тип материала,
толщина закрепляемого изделия,
площадь контакта,
шероховатость поверхности стола и закрепляемого изделия.

Технические характеристики:

Модель	Электромагнитный стол ЕMQC-60100A (магнитная плоская плита для станка)
A	600 мм
B	1000 мм
H	115 мм
Вес	562.000 кг
Бренд	CNCM
Серия	ЕMQC
Тип магнита	электрический
