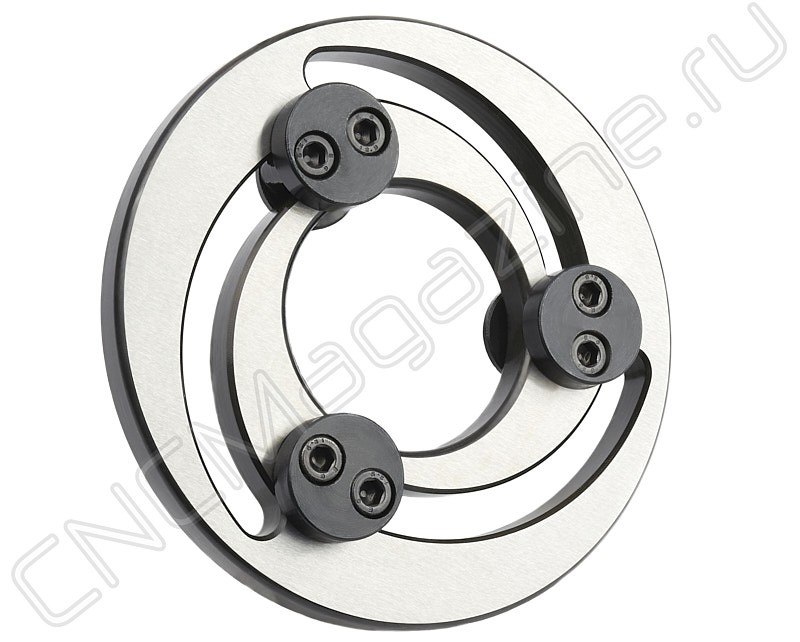

JBF-10 приспособление для расточки кулачков

Артикул: 19216

Основные параметры

RUB_PRICE

39442.95

39 443 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара JBF-10 приспособление для расточки кулачков:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Оправка для расточки (проточки) сырых, незакаленных токарных кулачков под определенный размер и форму. Для трехкулачковых гидравлических патронов, размер оправки 10" (диаметр 258 мм). Приспособление обеспечивает высокую точность положения кулачков и продляет срок службы сырых токарных кулачков.

Преимущество приспособления JBF в отличие от кольца для проточки – не нужно дополнительно протачивать кольцевые канавки для установки на патрон. Оправка быстро устанавливается в отверстия кулачка благодаря втулкам с болтовым креплением.

Советы по работе с приспособлением JB для расточки токарных кулачков:
1. Установите оправку в правильное положение.
2. Отрегулируйте болты, чтобы они соответствовали отверстиям в сухарях кулачка.
3. Зафиксируйте патрон, плотно прижав кольцо оправки.
4. Обработайте сырые кулачки до нужного размера.
5. Разблокируйте патрон.
6. Если эти шаги выполняются правильно, деталь будет соответствовать точности и допускам.
7. Чрезмерное усилие зажима кулачков, может привести к повреждению приспособления.

Технические характеристики:

Модель	JBF-10
H	12 мм
O	18.5 мм
D1	258 мм
D2	150 мм
H1	9 мм
S1	17 мм
S2	40 мм
Вес	3.663 кг
Бренд	CNCINS
Размер	10"
Вид приспособления	JB
Для кол-ва кулачков	3
