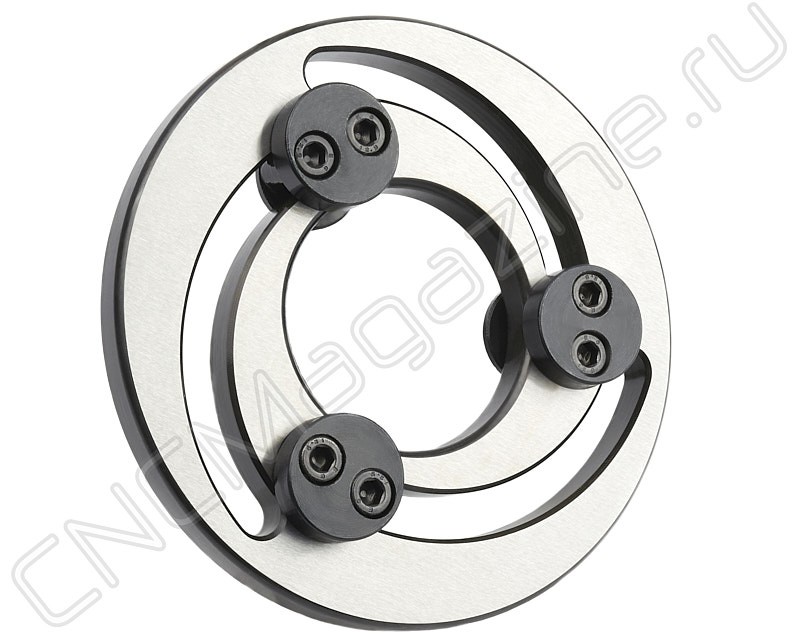

JBF-06 приспособление для расточки кулачков токарного патрона

Артикул: 19214

Основные параметры

RUB_PRICE

37498.95

Вес

1.792 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара JBF-06 приспособление для расточки кулачков токарного патрона:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Оправка для расточки (проточки) сырых, незакаленных токарных кулачков под определенный размер и форму. Для трехкулачковых гидравлических патронов, размер оправки 6" (диаметр 168 мм). Приспособление обеспечивает высокую точность положения кулачков и продляет срок службы сырых токарных кулачков.

Преимущество приспособления JBF в отличие от кольца для проточки – не нужно дополнительно протачивать кольцевые канавки для установки на патрон. Оправка быстро устанавливается в отверстия кулачка благодаря втулкам с болтовым креплением.

Советы по работе с приспособлением JB для расточки токарных кулачков:
1. Установите оправку в правильное положение.
2. Отрегулируйте болты, чтобы они соответствовали отверстиям в сухарях кулачка.
3. Зафиксируйте патрон, плотно прижав кольцо оправки.
4. Обработайте сырые кулачки до нужного размера.
5. Разблокируйте патрон.
6. Если эти шаги выполняются правильно, деталь будет соответствовать точности и допускам.
7. Чрезмерное усилие зажима кулачков, может привести к повреждению приспособления.

Технические характеристики:

Модель	JBF-06
H	12.15 мм
O	16.5 мм
D1	180 мм
D2	85 мм
H1	9 мм
S1	12 мм
S2	35 мм
Вес	1.792 кг
Бренд	CNCINS
Размер	6"
Вид приспособления	JB
Для кол-ва кулачков	3
