CH2215R25 Державка двухроликовая для накатки рифления
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте

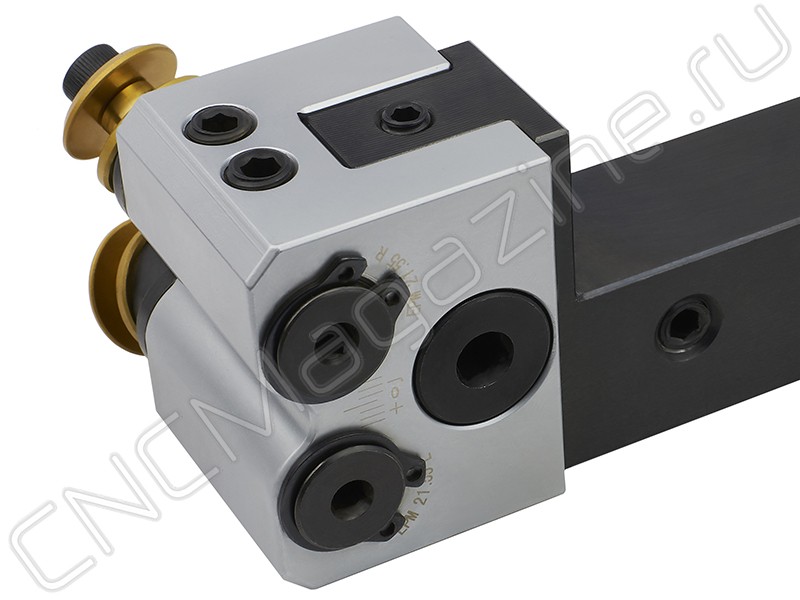

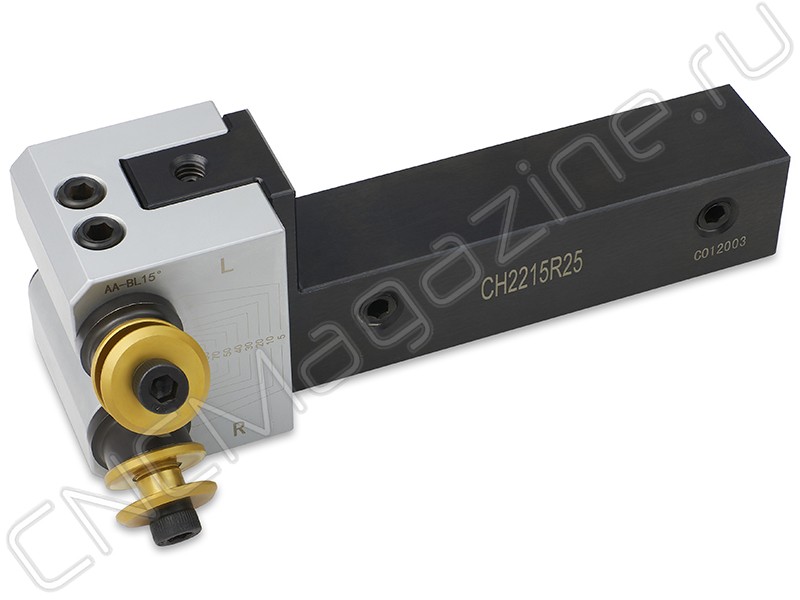

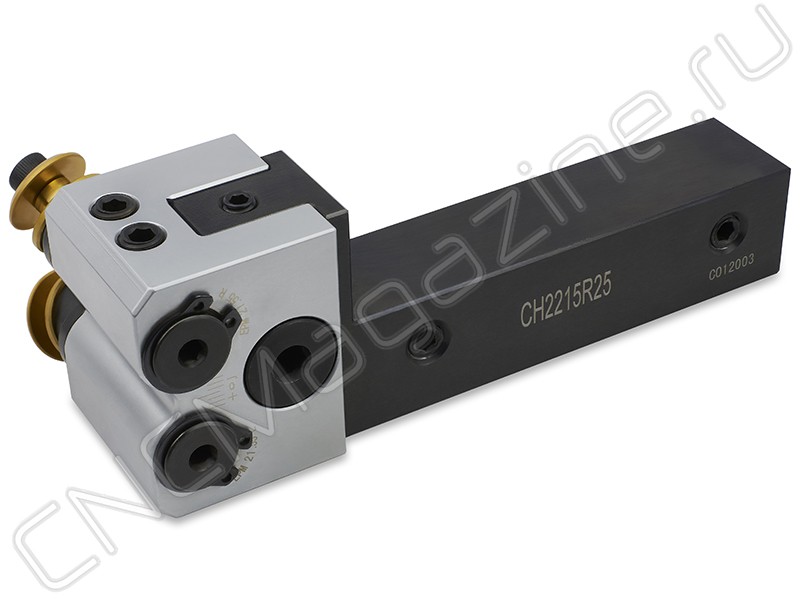

Державка (токарная накатка) CH2215R25 двухроликовая для накатки рифления, правая. Общая длина 145 мм, длина хвостовика 98 мм, сечение 25x25. Для роликов ø21.5x5x8. Диапазон обработки ø5-ø250. Подача инструмента: осевая накатка. Сменные ролики не входят в комплект.
Инструмент используется для накатки на цилиндрической поверхности перекрестного рифления (RGE30°, RGE45°, RGE60°). Модульная головка может поворачиваться для правой и левой обработки. Максимальная жесткость, стабильность работы и простота применения. Высокое качество полученного профиля!
Угол резания можно регулировать в зависимости от диаметра заготовки. Устройство для тонкой настройки головки упрощает процесс наладки инструмента и обеспечивает стабильность при обработке высокоточных заготовок.

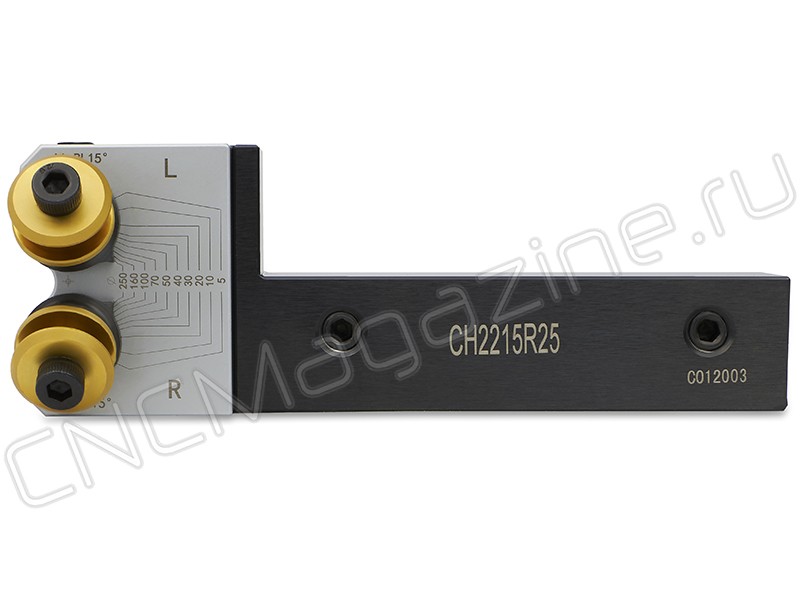

- Установочная шкала и синхронно регулируемый установочный вал для настройки на диаметр заготовки и коррекции заднего угла;
- Вал головки со шкалой для получения накатного профиля, параллельного оси;
- Тонкая настройка высоты центров и головки инструмента с помощью шкалы и вала.
Инструмент CNCM предназначен для накатки рифления на поверхности вращения методом резания (с образованием стружки). В отличие от классического метода пластической деформации поверхности, этот метод не вызывает больших нагрузок, что позволяет использовать данный инструмент на прецизионном оборудовании и на автоматах продольного точения.
Способ использования инструментов для накатки CNCM:
- Закрепите инструмент в гнезде держателя, отрегулируйте центральную высоту инструмента, чтобы обеспечить центральное положение заготовки.
- Прижмите накатное колесо вплотную к наружному диаметру заготовки, отрегулируйте два колеса по всей ширине оси, полностью прикрепленные к заготовке.
- Когда начнется накатка, закрепите так, чтобы расстояние между зубьями составляло 1/2, а ширина колеса составляла около 1/3.
- Когда получился необходимый вид рисунка, то можно начинать осевую подачу по Z.
- Если рисунок рифления не устраивает, его можно скорректировать, отрегулировав осевое направление гнезда инструмента.
- Используйте смазочно-охлаждающую жидкость в большом объеме для удаления стружки.
Рекомендации:
- Фрезеровальные накатки с двумя накатными роликами применяются для изготовления перекрестных диагональных (сетчатых) рифлений (RGE) 30°, 45° и 60°.
- Для накатывания RGE 30° в инструмент нужно установить два накатных фрезерных ролика типа AA. Для получения рифления RGE45° следует поставить один ролик типа BR15° и один ролик BL15°. Для рифления RGE60° поставьте ролик BR30° и BL30° (соответствующих державке размеров). На державке имеется шкала для настройки на диаметр заготовки. После настройки на диаметр заготовки инструмент необходимо точно расположить на высоте центров.
- Прежде чем приступить к фрезерованию рифления, необходимо подвести инструмент к заготовке и проверить, чтобы оба ролика одновременно врезались в заготовку.
- При нарезке рифлений поперечная подача на врезание накатных роликов производится примерно на 1/3 их ширины, прежде чем полностью появляется отчетливый рисунок рифлений. Обычно для этого требуется, чтобы соответствующий шаг накатки был задействован на 70 %. После этого включается подача на обработку.
- Согласно ГОСТ 21474-75 " Рифления прямые и сетчатое. Форма и основные размеры." высота профиля h для стали составляет 0,25-0,7 P, для цветных металлов − 0,25-0,5 P (P-шаг рифления).
Посмотрите видео по регулировке винтов накаток:
Обзор и тест двухроликовой державки для накатки рифления на токарном станке:
Технические характеристики:
Модель | CH2215R25 Державка двухроликовая для накатки рифления |
A | 63 мм |
B | 49 мм |
C | 98 мм |
H | 25 мм |
L | 145 мм |
S | 25 мм |
Вес | 1.228 кг |
Бренд | CNCM |
Подходящие ролики | BR15°21.5;BL15°21.5;BR30°21.5;BL30°21.5;AA21.5 |
Наружный диаметр ролика D | 21.5 мм |
