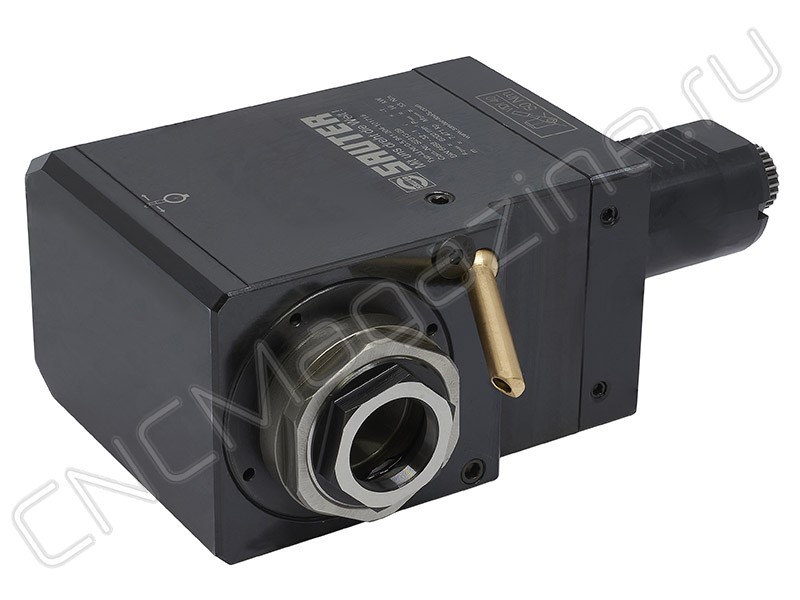

VDI40-5480-ER32-90 приводной радиальный (угловой) блок ER32

Артикул: 24161

Основные параметры

RUB_PRICE

356651.1

Вес

8.160 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара VDI40-5480-ER32-90 приводной радиальный (угловой) блок ER32:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Приводные блоки радиальные (угловые) VDI предназначены для закрепления инструмента и устанавливаются в револьверных головках на токарных станках с ЧПУ и обрабатывающих центрах. Цанга ER32 DIN 6499 (2-20 мм).

Внешняя подача охлаждающей жидкости.
Радиальный (угловой)
Крутящий момент 63 Н/м.
Совместимость цанг DIN 6499.
Макс. об/мин (RPM) 6000.
Передаточное отношение 1:1.
Входящая мощность 10 кВт.

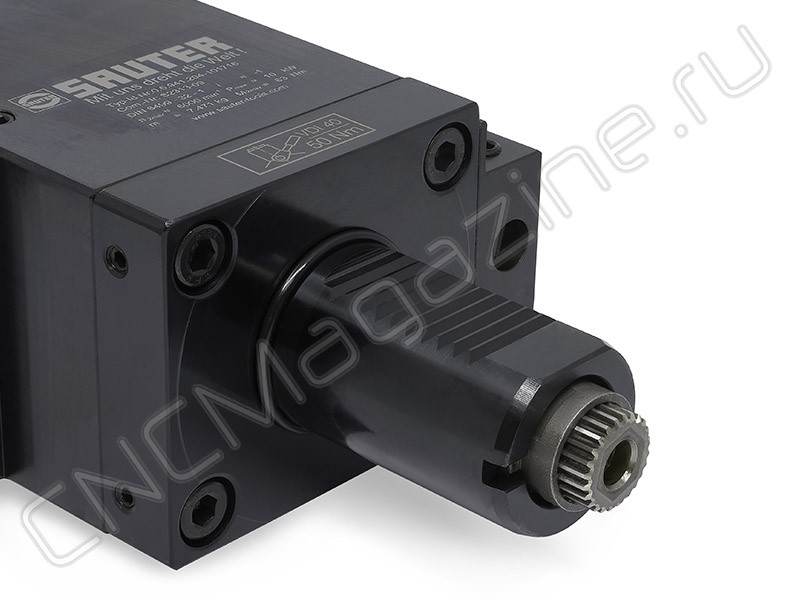

Муфта (DIN 5480) W 19.78 (20)x0.8. Внутренняя резьба М8.

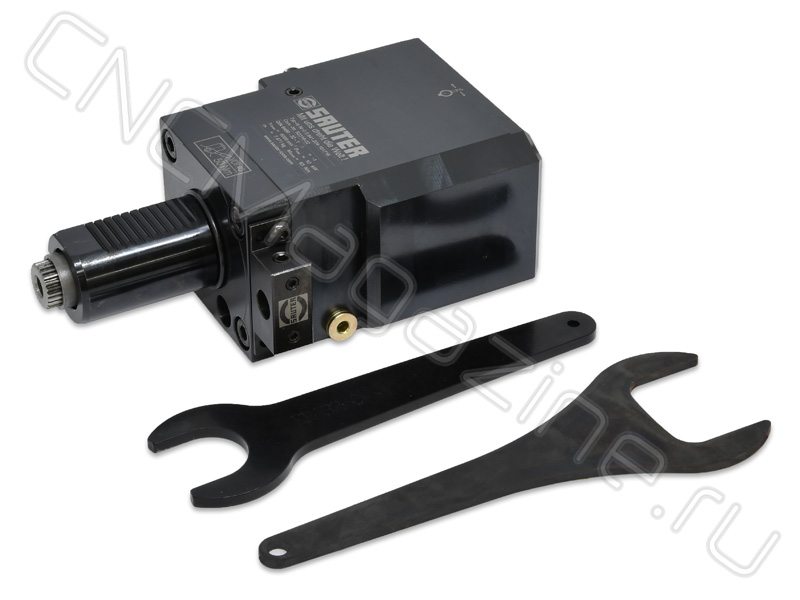

2 ключа в комплекте.

Данный тип привода инструмента с хвостовиком VDI и муфтой по стандарту DIN 5480 наиболее часто встречается на револьверных головках SAUTER (Германия), а также ряда европейских и азиатских производителей станков с ЧПУ.

Внимание! Перед покупкой убедитесь, что размер VDI и присоединительной Муфты совместимы с вашим станком.

Технические характеристики:

Модель	VDI40-5480-ER32-90
H	5.02 мм
Z	8 мм
S1	23.8 мм
S2	19.78 мм
S3	8.95 мм
Z1	11.64 мм
b1	71 мм
b2	55 мм
b3	- мм
d1	40 мм
d2	- мм
d3	- мм
d4	2-20 мм
h1	38 мм
h5	76 мм
h6	- мм
l1	135 мм
l2	100 мм
l3	35 мм
l4	63 мм
Вес	8.160 кг
Бренд	Sauter
Испол.	Правое
Вид цанги	ER32
Охлаждение	С каналом для СОЖ
Тип держателя	Приводной
Серия держателя	VDI-5480-ER-90
Тип сцепления (приводная муфта)	DIN5480 (шлицевый)
